600/1000V, XLPE绝缘电缆,IEC 60502-1 (铠装)

应用:

此类电缆主要用于抵押安装系统的电力供应,可安装于室内或户外应用,可敷设于电缆管道,也可直埋,可用于变电站,配电站,工业区等没有机械损伤的地方。

结构:

导体
铜导体或铝导体, 多股圆形或扇形,2类导体,遵循IEC 60228, BS EN 60228. 小尺寸的导体是实心的,1类导体,遵循 IEC 60228, BS EN 60228,也可根据客户需求提供
绝缘
XLPE绝缘,厚度,遵循 IEC 60502,BS 5467. 连续工作温度为85°C.
线芯颜色
线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯,白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯,白色数字标识
成缆 / 内护套
2,3,4芯电缆,有非吸湿性材料填充绕包,加挤出PVC内衬. 非铠装电缆,此层可以省略
铠装
内衬外铝丝、镀锌钢丝铠装,遵循IEC 60502或BS 5467, BS 6346. 单芯电缆为铝丝铠装, 多芯电缆为铝带/钢带铠装,遵循IEC 60502.
外护套外护套为挤出PVC,ST2类,遵循IEC 60502-1,或9类,遵循BS 6346/5467. 一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类动物PVC,防油PVC,以及一些特殊的护套材料,如LLDPE, MDPE, HDPE, LSF, CPE,都可根据客户需求提供.
护套防火性能
阻燃PVC护套的电缆,可通过IEC 60332-3-22, IEC 60332-3-23以及IEC 60332-3-24的阻燃测试, 低烟无卤护套的电缆,可通过IEC 60502-1, BS 7211, BS 6724或其他对等标准的测试要求

电缆参数

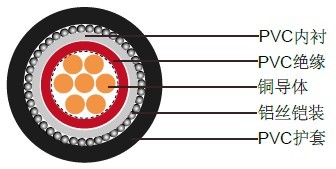

单芯( 铝丝铠装)

600/1000V, XLPE绝缘电缆,IEC 60502-1 (铠装)低压电缆

截面积 导体直径 绝缘厚度 内衬厚度 铠装直径 护套厚度 线缆外径 线缆重量
mm² mm mm mm mm mm mm Kg/Km
1x50 8.8 1 1 1.25 1.8 19.5 730
1x70 10.6 1.1 1 1.25 1.8 21.5 970
1x95 12.4 1.1 1 1.6 1.8 24 1220
1x120 14 1.2 1 1.6 1.8 25.5 1520
1x150 15.5 1.4 1 1.6 1.8 27.5 1920
1x185 17.4 1.6 1 1.6 1.8 30 2320
1x240 20.3 1.7 1 1.6 1.9 33 2920
1x300 22.7 1.8 1 1.6 1.9 35 3650
1x400 25.4 2 1.2 2 2.1 40.5 4670
1x500 28.8 2.2 1.2 2 2.2 44.5 5870
1x630 30.4 2.4 1.2 2 2.3 49 7360
1x800 2.6 1.4 2.5 2.5 55.5 9360
1x1000 2.8 1.4 2.5 2.7 61 11350

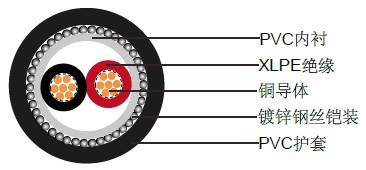

两芯(镀锌钢丝铠装)

600/1000V, XLPE绝缘电缆,IEC 60502-1 (铠装)低压电缆

截面积 导体直径 绝缘厚度 内衬厚度 铠装直径 护套厚度 线缆外径 线缆重量
mm² mm mm mm mm mm mm Kg/Km
2x1.5 1.6 0.7 1 0.9 1.8 13.5 360
2x2.5 2 0.7 1 0.9 1.8 14.5 405
2x4 2.6 0.7 1 0.9 1.8 15.8 470
2x6 3.1 0.7 1 0.9 1.8 17 505
2x10 4 0.7 1 1.25 1.8 19.3 900
2x16 5 0.7 1 1.25 1.8 21.2 950
2x25 6.3 0.9 1 1.6 1.8 24 1205
2x35 7.4 0.9 1 1.6 1.8 24.8 1800
2x50 8.8 1 1 1.6 1.8 26 1850
2x70 10.6 1.1 1 2 2 29 2335
2x95 12.4 1.1 1.2 2 2.1 33.2 3165
2x120 14 1.2 1.2 2 2.3 36.1 3750
2x150 15.5 1.4 1.2 2.5 2.3 39.3 4410
2x185 17.4 1.6 1.3 2.5 2.5 44.8 5710
2x240 20.3 1.7 1.4 2.5 2.7 53.5 7150
2x300 22.5 1.8 1.5 2.5 2.9 58 8565
2x400 25.4 2 1.6 2.5 3.1 63 10695

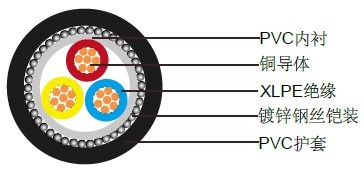

三芯(镀锌钢丝铠装)

600/1000V, XLPE绝缘电缆,IEC 60502-1 (铠装)低压电缆

截面积 导体直径 绝缘厚度 内衬厚度 铠装直径 护套厚度 线缆外径 线缆重量
mm² mm mm mm mm mm mm Kg/Km
3x1.5 1.6 0.7 1.2 0.9 1.8 15 380
3x2.5 2 0.7 1.2 0.9 1.8 15.5 400
3x4 2.6 0.7 1.2 0.9 1.8 16.5 460
3x6 3.1 0.7 1.2 0.9 1.8 18 540
3x10 4 0.7 1.2 0.9 1.8 19.5 750
3x16 5 0.7 1.2 1.25 1.8 22.5 1000
3x25 6.3 0.9 1.2 1.6 1.8 26 1510
3x35 7.4 0.9 1.2 1.6 1.8 28 1950
3x50 8.8 1 1.2 1.6 1.9 32 2350
3x70 10.6 1.1 1.2 2 2 35 3230
3x95 12.4 1.1 1.2 2 2.1 39 4050
3x120 14 1.2 1.2 2 2.3 43 5230
3x150 15.5 1.4 1.4 2.5 2.4 47 6750
3x185 17.4 1.6 1.4 2.5 2.6 52 8230
3x240 20.3 1.7 1.5 2.5 2.7 59 10510
3x300 22.5 1.8 1.6 2.5 2.9 64 13210
3x400 25.4 2 1.6 2.5 3.2 74 16100

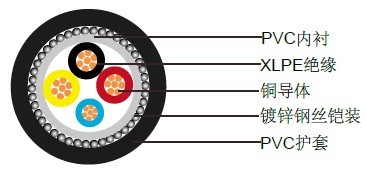

三芯+1(镀锌钢丝铠装)

600/1000V, XLPE绝缘电缆,IEC 60502-1 (铠装)低压电缆

截面积 导体直径 绝缘厚度 内衬厚度 铠装直径 护套厚度 线缆外径 线缆重量
mm² mm mm mm mm mm mm mm mm Kg/Km
3x 16/10 5 4 0.7 0.7 1 1.6 1.8 25.5 1550
3x 25/16 6.3 5 0.9 0.7 1 1.6 1.8 27.5 2010
3x 35/16 7.4 5 0.9 0.7 1 1.6 1.8 29 2375
3x 50/25 8.8 6.3 1 0.9 1 1.6 2 33 3100
3x 70/35 10.6 7.4 1.1 0.9 1.2 2 2.1 38 4290
3x 95/50 12.4 8.8 1.1 1 1.2 2 2.3 43.5 5540
3x120/70 14 10.6 1.2 1.1 1.2 2 2.4 49 7150
3x150/70 15.5 10.6 1.4 1.1 1.4 2.5 2.5 52 8330
3x185/95 17.4 12.4 1.6 1.1 1.4 2.5 2.7 57.2 10110
3x240/120 20.3 14 1.7 1.2 1.6 2.5 3 64 12740
3x300/150 22.7 15.5 1.8 1.4 1.6 2.5 3 69.8 15430
3x400/185 25.4 17.4 2 1.6 1.6 3.15 3.3 78.6 19990

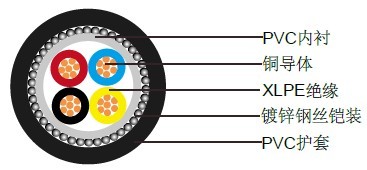

四芯(镀锌钢丝铠装)

600/1000V, XLPE绝缘电缆,IEC 60502-1 (铠装)低压电缆

截面积 导体直径 绝缘厚度 内衬厚度 铠装直径 护套厚度 线缆外径 线缆重量
mm² mm mm mm mm mm mm Kg/Km
4x1.5 1.6 0.7 1 0.9 1.8 15 415
4x2.5 2 0.7 1 0.9 1.8 17.5 490
4x4 2.6 0.7 1 0.9 1.8 19 600
4x6 3.1 0.7 1 0.9 1.8 20 730
4x10 4 0.7 1 1.25 1.8 23 970
4x16 5 0.7 1 1.6 1.8 26 1520
4x25 6.3 0.9 1 1.6 1.8 29 2010
4x35 7.4 0.9 1 1.6 1.9 31 2560
4x50 8.8 1 1 1.6 2.1 36 3350
4x70 10.6 1.1 1.2 2 2.2 40 4680
4x95 12.4 1.1 1.2 2 2.4 44 5710
4x120 14 1.2 1.4 2.5 2.5 50 7500
4x150 15.5 1.4 1.4 2.5 2.6 55 9010
4x185 17.4 1.6 1.4 2.5 2.8 61 10820
4x240 20.3 1.7 1.6 2.5 3.1 69 13630
4x300 22.7 1.8 1.6 2.5 3.2 75 16820
4x400 25.4 2 1.8 3.15 3.4 83 22230
