600/1000V, PVC绝缘电缆，IEC 60502-1(非铠装)

应用:

此类电缆主要用于抵押安装系统的电力供应，可安装于室内或户外应用，可敷设于电缆管道，也可直埋，可用于变电站，配电站，工业区等没有机械损伤的地方。

结构:

导体
铜导体或铝导体, 多股圆形或扇形,2类导体，遵循IEC 60228, BS EN 60228. 小尺寸电缆，导体是实心的，1类导体，遵循 IEC 60228, BS EN 60228，也可根据客户需求提供
绝缘
PVC绝缘,厚度，遵循 IEC 60502-1,BS 6346. PVC绝缘A类，遵循IEC 60502-1, 或T11类，遵循BS 6346.PVC绝缘可达到SASO 1694级别，连续工作温度为85°C，也可根据客户需求提供.
线芯颜色

线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯，白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯，白色数字标识
成缆 / 内护套
2，3，4芯电缆，有非吸湿性材料填充绕包，加挤出PVC内衬. 非铠装电缆，此层可以省略
铠装
内衬外铝丝、镀锌钢丝铠装，遵循IEC 60502或BS 5467, BS 6346. 单芯电缆为铝丝铠装, 多芯电缆为铝带/钢带铠装，遵循IEC 60502.
外护套
外护套为挤出PVC，ST2类，遵循IEC 60502-1，或9类，遵循BS 6346/5467. 一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类动物PVC,防油PVC，以及一些特殊的护套材料，如LLDPE, MDPE, HDPE, LSF, CPE，都可根据客户需求提供.
护套防火性能
阻燃PVC护套的电缆，可通过IEC 60332-3-22, IEC 60332-3-23以及IEC 60332-3-24的阻燃测试, 低烟无卤护套的电缆，可通过IEC 60502-1, BS 7211, BS 6724或其他对等标准的测试要求

电缆参数

单芯(非铠装)

截面积	导体直径	绝缘厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	Kg/Km
1x4	2.6	1	1.4	7.5	95
1x6	3.1	1	1.4	8	120
1x10	4	1	1.4	9	165
1x16	5	1	1.4	10	230
1x25	6.3	1.2	1.4	12	340
1x35	7.4	1.2	1.4	13	450
1x50	8.8	1.4	1.4	14.5	570
1x70	10.6	1.4	1.4	16	800
1x95	12.4	1.6	1.5	18.5	1070
1x120	14	1.6	1.5	20	1300
1x150	15.5	1.8	1.6	22	1600
1x185	17.4	2	1.7	24	1980
1x240	20.3	2.2	1.7	27	2560
1x300	22.7	2.4	1.8	30	3180
1x400	25.4	2.6	1.9	33	4060
1x500	28.8	2.8	2	37	5140
1x630	30.4	2.8	2.2	42	6600

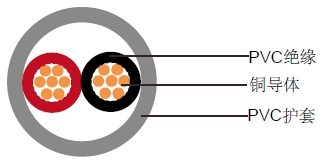

两芯(非铠装)

截面积	导体直径	绝缘厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	Kg/Km
2x1.5	1.6	0.8	1.8	12	205
2x2.5	2	0.8	1.8	13	250
2x4	2.6	1	1.8	15	330
2x6	3.1	1	1.8	16	400
2x10	4	1	1.8	17.5	525
2x16	5	1	1.8	20	720
2x25	6.3	1.2	1.8	23.5	1030
2x35	7.4	1.2	1.8	25.5	1320
2x50	8.8	1.4	1.8	28.5	1670
2x70	10.6	1.4	1.8	32	2290
2x95	12.4	1.6	1.9	37	3060
2x120	14	1.6	2	40	3700
2x150	15.5	1.8	2.2	44	4500
2x185	17.4	2	2.3	48	5570
2x240	20.3	2.2	2.5	55	7180

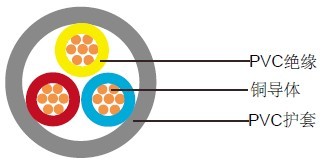

三芯(非铠装)

截面积	导体直径	绝缘厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	Kg/Km
3x1.5	1.6	0.8	1.8	13	230
3x2.5	2	0.8	1.8	13.5	280
3x4	2.6	1	1.8	15.5	380
3x6	3.1	1	1.8	17	470
3x10	4	1	1.8	18.5	630
3x16	5	1	1.8	21	880
3x25	6.3	1.2	1.8	24.5	1280
3x35	7.4	1.2	1.8	27	1660
3x50	8.8	1.4	1.8	30	2110
3x70	10.6	1.4	1.9	35	2980
3x95	12.4	1.6	2	40	3930
3x120	14	1.6	2.1	43	4780
3x150	15.5	1.8	2.3	48	5880
3x185	17.4	2	2.4	52	7230
3x240	20.3	2.2	2.6	59	9390
3x300	22.7	2.4	2.7	65	11620
3x400	25.4	2.6	3.0	72	14730

三芯+1(非铠装)

截面积	导体直径		绝缘厚度		护套厚度	线缆外径	线缆重量
mm²	(3)mm	(1)mm	(3)mm	(1)mm	mm	mm	Kg/Km
3x 16/10	5	4	1	1	1.8	22	1000
3x 25/16	6.3	5	1.2	1	1.8	26	1460
3x 35/16	7.4	5	1.2	1	1.8	28	1830
3x 50/25	8.8	6.3	1.4	1.2	1.8	32	2410
3x 70/35	10.6	7.4	1.4	1.2	1.9	36	3360
3x 95/50	12.4	8.8	1.6	1.4	2.1	41	4440
3x120/70	14	10.6	1.6	1.4	2.2	46	5580
3x150/70	15.5	10.6	1.4	1.2	2.3	49	6580
3x185/95	17.4	12.4	1.6	1.4	2.5	54	8200
3x240/120	20.3	14	1.6	1.4	2.6	61	10570
3x300/150	22.7	15.5	1.8	1.6	2.8	67	13020
3x400/185	25.4	17.4	2	1.6	3.1	75	16560

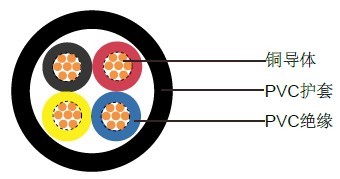

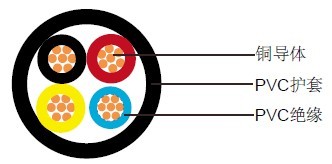

四芯(非铠装)

截面积	导体直径	绝缘厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	Kg/Km
4x1.5	1.6	0.8	1.8	13.5	265
4x2.5	2	0.8	1.8	14.5	325
4x4	2.6	1	1.8	16.5	450
4x6	3.1	1	1.8	18	560
4x10	4	1	1.8	20	770
4x16	5	1	1.8	23	1080
4x25	6.3	1.2	1.8	26.5	1580
4x35	7.4	1.2	1.8	29.5	2070
4x50	8.8	1.4	1.8	34	2680
4x70	10.6	1.4	2	38	3760
4x95	12.4	1.6	2.1	44	4960
4x120	14	1.6	2.3	48	6110
4x150	15.5	1.8	2.4	53	7450
4x185	17.4	2	2.6	58	9220
4x240	20.3	2.2	2.8	65	11900
4x300	22.7	2.4	3	72	14730
4x400	25.4	2.6	3.3	81	18830

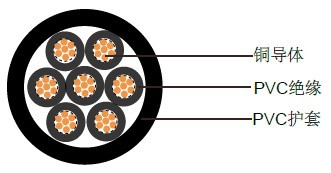

多芯(非铠装)

截面积	导体直径	绝缘厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	Kg/Km
5x1.5	1.6	0.8	1.8	14.5	300
7x1.5	1.6	0.8	1.8	15.5	360
10x1.5	1.6	0.8	1.8	19	460
12x1.5	1.6	0.8	1.8	19.5	510
14x1.5	1.6	0.8	1.8	20	570
19x1.5	1.6	0.8	1.8	22	710
21x1.5	1.6	0.8	1.8	23	770
24x1.5	1.6	0.8	1.8	25	870
30x1.5	1.6	0.8	1.8	26	1020
40x1.5	1.6	0.8	1.8	29	1290
48x1.5	1.6	0.8	1.8	32	1520
61x1.5	1.6	0.8	1.8	35	1900
5x2.5	2	0.8	1.8	16	375
7x2.5	2	0.8	1.8	17	460
10x2.5	2	0.8	1.8	20	590
12x2.5	2	0.8	1.8	21	660
14x2.5	2	0.8	1.8	22	740
19x2.5	2	0.8	1.8	24	940
21x2.5	2	0.8	1.8	25	1030
24x2.5	2	0.8	1.8	27	1150
30x2.5	2	0.8	1.8	29	1370
40x2.5	2	0.8	1.8	32	1810
48x2.5	2	0.8	1.8	36	2130
61x2.5	2	0.8	1.8	39	2630
