600/1000V, PVC绝缘电缆，IEC 60502-1 (铠装)

应用:

此类电缆主要用于抵押安装系统的电力供应，可安装于室内或户外应用，可敷设于电缆管道，也可直埋，可用于变电站，配电站，工业区等没有机械损伤的地方。

结构:

导体
铜导体或铝导体, 多股圆形或扇形,2类导体，遵循IEC 60228, BS EN 60228. 小尺寸电缆，导体是实心的，1类导体，遵循 IEC 60228, BS EN 60228，也可根据客户需求提供
绝缘
PVC绝缘,厚度，遵循 IEC 60502-1,BS 6346. PVC绝缘A类，遵循IEC 60502-1, 或T11类，遵循BS 6346.PVC绝缘可达到SASO 1694级别，连续工作温度为85°C，也可根据客户需求提供.
线芯颜色

线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯，白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯，白色数字标识
成缆 / 内护套
2，3，4芯电缆，有非吸湿性材料填充绕包，加挤出PVC内衬. 非铠装电缆，此层可以省略
铠装
内衬外铝丝、镀锌钢丝铠装，遵循IEC 60502或BS 5467, BS 6346. 单芯电缆为铝丝铠装, 多芯电缆为铝带/钢带铠装，遵循IEC 60502.
外护套
外护套为挤出PVC，ST2类，遵循IEC 60502-1，或9类，遵循BS 6346/5467. 一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类动物PVC,防油PVC，以及一些特殊的护套材料，如LLDPE, MDPE, HDPE, LSF, CPE，都可根据客户需求提供.
护套防火性能
阻燃PVC护套的电缆，可通过IEC 60332-3-22, IEC 60332-3-23以及IEC 60332-3-24的阻燃测试, 低烟无卤护套的电缆，可通过IEC 60502-1, BS 7211, BS 6724或其他对等标准的测试要求

电缆参数

单芯( 铝丝铠装)

截面积	导体直径	绝缘厚度	内衬厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
1x10	4	1	1	0.8	1.8	14	300
1x16	5	1	1	0.8	1.8	15	375
1x25	6.3	1.2	1	0.8	1.8	16	500
1x35	7.4	1.2	1	0.8	1.8	18	625
1x50	8.8	1.4	1	1.25	1.8	20	835
1x70	10.6	1.4	1	1.25	1.8	22	1075
1x95	12.4	1.6	1	1.25	1.8	24	1385
1x120	14	1.6	1	1.6	1.8	26	1700
1x150	15.5	1.8	1	1.6	1.8	28	2025
1x185	17.4	2	1	1.6	1.8	31	2450
1x240	20.3	2.2	1	1.6	1.9	34	3100
1x300	22.7	2.4	1	2	2	38	3900
1x400	25.4	2.6	1.2	2	2.1	42	4875
1x500	28.8	2.8	1.2	2	2.2	45	6050
1x630	30.4	2.8	1.2	2	2.4	50	7625

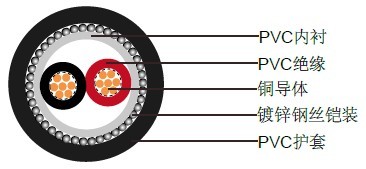

两芯(镀锌钢丝铠装)

截面积	导体直径	绝缘厚度	内衬厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
2x2.5	2	0.8	1	0.8	1.8	15	425
2x4	2.6	1	1	0.8	1.8	17	525
2x6	3.1	1	1	1.25	1.8	19	775
2x10	4	1	1	1.25	1.8	20	825
2x16	5	1	1	1.25	1.8	21	950
2x25	6.3	1	1	1.25	1.8	23	1150
2x35	7.4	1.2	1	1.6	1.8	27	1700
2x2.5	2	1.2	1	1.6	1.8	29	2050

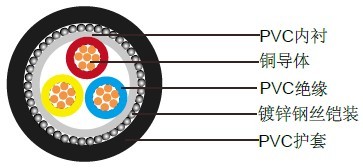

三芯(镀锌钢丝铠装)

截面积	导体直径	绝缘厚度	内衬厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
3x2.5 rm	2	0.8	1.2	0.8	1.8	16	465
3x4 re	2.3	1	1.2	1.25	1.8	18	685
3x4 rm	2.6	1	1.2	1.25	1.8	19	725
3x6 re	2.8	1	1.2	1.25	1.8	19	800
3x6 rm	3.1	1	1.2	1.25	1.8	20	850
3x10 re	3.6	1	1.2	1.25	1.8	21	1000
3x10 rm	4	1	1.2	1.25	1.8	22	1050
3x16 rm	5	1	1.2	1.25	1.8	24	1350
3x25 rm	6.3	1.2	1.2	1.6	1.8	29	1975
3x35 rm	7.4	1.2	1.2	1.6	1.8	31	2300
3x50 sm	-	1.4	1.2	1.6	2	32	2675
3x70 sm	-	1.4	1.2	2	2.1	36	3700
3x95 sm	-	1.6	1.2	2	2.2	41	4750
3x120 sm	-	1.6	1.2	2	2.3	44	5575
3x150 sm	-	1.8	1.4	2.5	2.5	49	7150
3x185 sm	-	2	1.4	2.5	2.7	53	8550
3x240 sm	-	2.2	1.5	2.5	2.9	59	10700
3x300 sm	-	2.4	1.6	2.5	3.1	65	12925
3x400 sm	-	2.6	1.6	3.15	3.4	74	16900
3x500 sm	-	2.8	1.8	3.15	3.6	81	20650

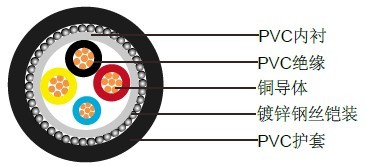

三芯+1(镀锌钢丝铠装)

截面积	导体直径		绝缘厚度		内衬厚度	铠装直接.	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	mm	mm	Kg/Km
3x10  rm+6	4.01	3.1	1	1	1.2	1.25	1.8	23	1175
3x16  rm+10	5.03	4	1	1	1.2	1.6	1.8	26	1650
3x25  rm+16	6.3	5	1.2	1	1.2	1.6	1.8	30	2200
3x35  sm+16	-	5	1.2	1	1.2	1.6	1.9	30	2375
3x50  sm+25	-	6.3	1.4	1.2	1.2	2	2	35	3275
3x70  sm+35	-	7.4	1.4	1.2	1.2	2	2.1	39	4200
3x95  sm+50	-	8.8	1.6	1.4	1.2	2	2.3	44	5425
3x120  sm+70	-	10.6	1.6	1.4	1.2	2.5	2.5	48	6950
3x150  sm+70	-	10.6	1.8	1.4	1.4	2.5	2.6	52	8100
3x185  sm+95	-	12.4	2	1.6	1.4	2.5	2.7	57	9775
3x240  sm+120	-	14	2.2	1.6	1.5	2.5	2.9	63	12250
3x300  sm+150	-	15.5	2.4	1.8	1.6	2.5	3.1	70	14775
3x400  sm+185	-	17.4	2.6	2	1.6	0.3	3.5	79	19250
3x500  sm+240	-	20.3	2.8	2.2	1.8	3.15	3.7	85	23625

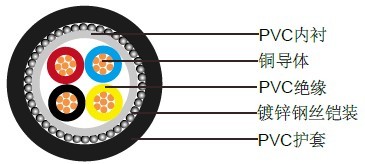

四芯(镀锌钢丝铠装)

截面积	导体直径	绝缘厚度	内衬厚度	铠装直径	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	Kg/Km
4x4 re	2.3	1	1	1.25	1.8	19	790
4x4 rm	2.6	1	1	1.25	1.8	20	825
4x6 re	2.8	1	1	1.25	1.8	21	925
4x6 rm	3.1	1	1	1.25	1.8	21	975
4x10 re	3.6	1	1	1.25	1.8	23	1175
4x10 rm	4	1	1	1.25	1.8	24	1250
4x16 rm	5	1	1	1.6	1.8	27	1750
4x25 rm	6.3	1.2	1	1.6	1.8	31	2375
4x35 sm	-	1.2	1	1.6	1.9	31	2600
4x50 sm	-	1.4	1	2	2.1	37	3625
4x70 sm	-	1.4	1.2	2	2.2	40	4575
4x95 sm	-	1.6	1.2	2.5	2.4	46	6350
4x120 sm	-	1.6	1.4	2.5	2.5	50	7525
4x150 sm	-	1.8	1.4	2.5	2.7	55	8950
4x185 sm	-	2	1.4	2.5	2.9	60	10650
4x240 sm	-	2.2	1.6	2.5	3.1	66	13575
4x300 sm	-	2.4	1.6	2.5	3.3	73	16425
4x400 sm	-	2.6	1.8	3.15	3.6	83	21500
4x500 sm	-	2.8	2	3.15	3.9	91	26500
