GKW-RW 300/500V薄壁单芯电缆

GKW-RW/S 300/500V薄壁单芯铁路牵引电缆 GKW-RW/S 300/500V薄壁单芯铁路牵引电缆

应用

单芯电力及控制电缆,适合铁路车辆内外保护性,固定安装,用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

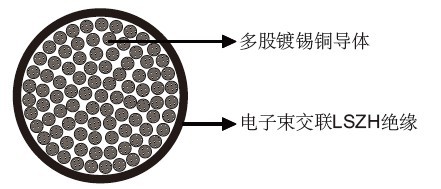

结构

导体:Class 5 多股镀锡铜导体,遵照IEC60228/VDE 0295 标准。
绝缘:电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积 mm2 0.5 0.75 1 1.5 2.5
最大导体电阻 Ω/km 40.1 26.7 20.0 13.7 8.21
电压 KV 0.3/0.5

机械和热性能

最小弯曲半径:4xOD ( 固定安装 ) ;6xOD ( 移动安装 )
温度范围:-40℃ ~+120℃ ( 固定安装 ) ;-35℃ ~+90℃ ( 移动安装 )
短路温度:+280℃。

尺寸和重量

芯数&标称导体截面积No.×mm² 导体股数/每股直径No/mm 标称绝缘厚度mm 标称外径mm 标称重量 kg/km
1×0.5 16/0.20 0.18 1.3 6
1×0.75 24/0.20 0.18 1.56 9
1×1.0 32/0.20 0.18 1.7 12
1×1.5 30/0.25 0.22 2.04 17
1×2.5 50/0.25 0.28 2.66 27
