FRA 155/S多芯电缆
应用
拥有极高耐热性的单芯电缆， 用于灯、 加热仪器设备和配电箱、机械和设备制造等的内部布线。适合干燥和潮湿房间的固定和灵活应用。标准
IEC 60332-1, EN 50265-2-1 ( 单根电缆/ 电线火焰传播测试)EN 50266-2 ( 成束电缆/ 电线火焰传播测试)

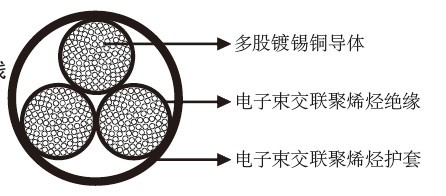

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。绝缘： 电子束交联聚烯烃。
护套：电子束交联聚烯烃。
20℃时的电气特性
| 标称导体截面积 | mm2 | 0.25 | 0.34 | 0.50 | 0.75 | 1.0 | 1.5 | 2.5 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大导体电阻 | Ω/km | 85.9 | 57.2 | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | |||||||||
| 电压 | V | 450/750V (≤0.5mm²); 600/1000V (>0.5mm²) | |||||||||||||||
机械和热性能
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)温度范围：-55℃ ~+155℃ ( 固定安装) ；-40℃ ~+120℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数&标称导体截面积 No.×mm² |
导体股数/每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
|---|---|---|---|---|
| 4×0.25 | 19/0.13 | 0.5 | 5.4 | 33 |
| 3×0.34 | 19/0.15 | 0.5 | 5.1 | 28 |
| 2×0.5 | 19/0.18 | 0.5 | 5.2 | 30 |
| 3×0.5 | 19/0.18 | 0.5 | 5.6 | 40 |
| 8×0.5 | 19/0.18 | 0.5 | 8.8 | 102 |
| 16×0.5 | 19/0.18 | 0.5 | 10.4 | 166 |
| 3×0.75 | 24/0.20 | 0.6 | 6.7 | 59 |
| 4×0.75 | 24/0.20 | 0.6 | 7.5 | 80 |
| 2×1 | 32/0.20 | 0.6 | 7.0 | 61 |
| 3×1 | 32/0.20 | 0.6 | 7.6 | 77 |
| 2×1.5 | 30/0.25 | 0.6 | 7.5 | 66 |
| 3×1.5 | 30/0.25 | 0.6 | 7.9 | 92 |
| 4×1.5 | 30/0.25 | 0.6 | 8.8 | 117 |
| 5×1.5 | 30/0.25 | 0.6 | 10.1 | 150 |
| 3×2.5 | 50/0.25 | 0.7 | 9.9 | 145 |
| 4×2.5 | 50/0.25 | 0.7 | 11.0 | 186 |
| 5×2.5 | 50/0.25 | 0.7 | 12.0 | 223 |
