FRA 316 SW4 铁路应用GKW牵引电缆

FRA 316 SW4 GKW铁道牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

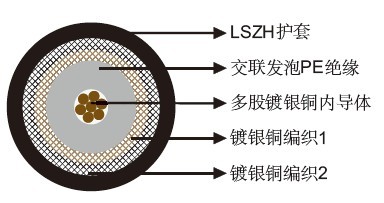

结构

内导体：多股镀银铜导体。
绝缘：交联发泡PE（SPEX）。
外导体（屏蔽1）：镀银铜。
外导体（屏蔽2）：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

  • 阻抗 Ω 50+/-2
    标称电容 pF/m 94.5
    最小绝缘电阻 MΩ.km 100000
    内导体电阻 MΩ/km 29.9
    外导体电阻 MΩ/km 7.5
    衰减
    @10MHz dB/100m 7
    @50MHz dB/100m 17
    @100MHz dB/100m 24
    @150MHz dB/100m 30
    @200MHz dB/100m 35
    @300MHz dB/100m 44
    @400MHz dB/100m 52
    @450MHz dB/100m 56
    @500MHz dB/100m 59
    @600MHz dB/100m 66
    @800MHz dB/100m 78
    @850MHz dB/100m 81
    @900MHz dB/100m 83
    @950MHz dB/100m 86
    @1000MHz dB/100m 89
    @1800MHz dB/100m 127
    @1900MHz dB/100m 131
    @2000MHz dB/100m 135
    @2400MHz dB/100m 152
    @3000MHz dB/100m 175
    @4000MHz dB/100m 211
    @5000MHz dB/100m 245
    @6000MHz dB/100m 277
    传播速度 % 70.7

机械和热性能

最小弯曲半径：5mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构
No/mm		 标称内导体直径
mm		 标称外导体直径
mm		 标称外径
mm		 标称重量
kg/km
7/0.18 0.54 2.5 3.16 21
