FRA 3002 SW4

FRA 3002 SW4 GKW铁道牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

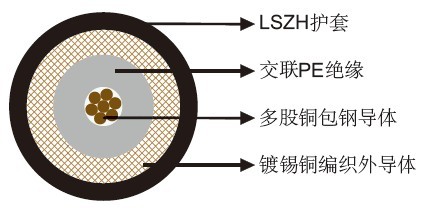

结构

内导体：多股铜包钢。
绝缘：交联PE（PEX）。
外导体：镀锡铜编织。
护套：LSZH 弹性体。

20℃时的电气特性

  • 阻抗 Ω 75+/-3
    标称电容 pF/m 67
    最小绝缘电阻 MΩ.km 100000
    内导体电阻 MΩ/km 236
    衰减
    @10MHz dB/100m 6
    @50MHz dB/100m 14
    @100MHz dB/100m 20
    @150MHz dB/100m 25
    @200MHz dB/100m 29
    @300MHz dB/100m 36
    @400MHz dB/100m 42
    @450MHz dB/100m 45
    @500MHz dB/100m 47
    @600MHz dB/100m 52
    @800MHz dB/100m 62
    @850MHz dB/100m 64
    @900MHz dB/100m 66
    @950MHz dB/100m 68
    @1000MHz dB/100m 70
    传播速度 % 66

机械和热性能

最小弯曲半径：25mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构
No/mm		 标称内导体直径
mm		 标称外导体直径
mm		 标称外径
mm		 标称重量
kg/km
7/0.14 0.42 2.9 3.7 21
