4GKW-AXplus-DW FE180 1.8/3KV双层壁单芯防火电缆

4GKW-AXplus-DW FE180 1.8/3KV双层壁单芯防火电缆 4GKW-AXplus-DW FE180 1.8/3KV双层壁单芯防火电缆

应用

单芯电力及控制电缆,适合铁路车辆内外保护性,固定安装,用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

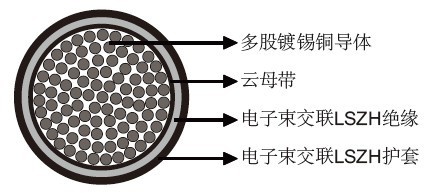

结构

导体:Class 5 多股镀锡铜导体,遵照IEC60228/VDE 0295 标准。
防火层:云母带
绝缘:电子束交联LSZH 材料。
护套:电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积 mm2 1.5 2.5 4.0 6.0 10 16 25 35 50
最大导体电阻 Ω/km 13.7 8.21 5.09 3.39 1.95 1.24 0.795 0.565 0.393
电压 KV 1.8/3.0
标称导体截面积 mm2 70 95 120 150 185 240
最大导体电阻 Ω/km 0.277 0.21 0.164 0.132 0.108 0.0817
电压 KV 1.8/3.0

机械和热性能

最小弯曲半径:4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围:-60℃ ~+120℃ ( 固定安装) ;-40℃ ~+90℃ ( 移动安装)
短路温度:+280℃

尺寸和重量

芯数 &标称导体截面积 No.×mm2 导体股数 /每股直径 No/mm 标称绝缘厚度 mm 标称外径 mm 标称重量 kg/km
1×1.5 30/0.25 1.05 4.90 38
1×2.5 50/0.25 1.15 5.35 50
1×4 56/0.30 1.25 6.10 88
1×6 84/0.30 1.30 7.00 93
1×10 80/0.40 1.30 8.10 142
1×16 119/0.41 126/0.40 1.15 9.30 210
1×25 182/0.41 196/0.40 1.50 10.8 290
1×35 266/0.41 276/0.40 1.50 12.1 400
1×50 378/0.41 396/0.40 1.60 13.8 561
1×70 348/0.51 360/0.50 1.70 16.2 760
1×95 444/0.51 475/0.50 1.90 18.0 980
1×120 551/0.51 608/0.50 1.60 20.2 1212
1×150 722/0.51 756/0.50 2.20 22.7 1520
1×185 874/0.51 925/0.50 2.40 24.6 1830
1×240 1147/0.51 1221/0.50 2.50 27.6 2411
