4GKW-AXplus-DW/S EMC 1.8/3KV双层壁多芯屏蔽电缆
应用
多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

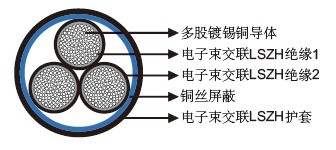

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘1：电子束交联LSZH 材料。
绝缘2：电子束交联LSZH 材料。
屏蔽：铜丝屏蔽。
护套：电子束交联LSZH 材料
20℃时的电气特性
| 标称导体截面积 | mm2 | 1.5 | 2.5 | 4.0 | 10 | 16 | 25 | 35 |
|---|---|---|---|---|---|---|---|---|
| 最大导体电阻 | Ω/km | 13.7 | 8.21 | 5.09 | 1.95 | 1.24 | 0.795 | 0.565 |
| 电压 | KV | 1.8/3 | ||||||
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；8xOD ( 移动安装)。温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃。
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 | 导体股数 /每股直径No/mm | 标称绝缘厚度mm | 标称外径mm | 标称重量kg/km | |
|---|---|---|---|---|---|
| 2×1.5 | 30/0.25 | 0.8 | 9.2 | 135 | |
| 3×1.5 | 30/0.25 | 0.8 | 10.0 | 164 | |
| 6×1.5 | 30/0.25 | 0.8 | 13.8 | 315 | |
| 3×2.5 | 50/0.25 | 0.9 | 11.4 | 225 | |
| 4×4 | 56/0.30 | 1.0 | 15.4 | 427 | |
| 3×10 | 80/0.40 | 1.2 | 18.2 | 648 | |
| 3×16 | 119/0.40 | 126/0.40 | 1.5 | 23.1 | 900 |
| 3×25 | 182/0.40 | 196/0.40 | 1.8 | 28.4 | 1520 |
| 4×25 | 182/0.40 | 196/0.40 | 1.8 | 34.1 | 1869 |
| 2×35 | 266/0.40 | 276/0.40 | 2.0 | 29.8 | 1580 |
| 3×35 | 266/0.40 | 276/0.40 | 2.0 | 31.6 | 1970 |
| 4×35 | 266/0.40 | 276/0.40 | 2.0 | 37.0 | 2102 |
