3GKW-DW 0.6/1KV双层壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。标准
BS 6853 -1aDIN 5510-1 1-4
NFF 16-101 F0

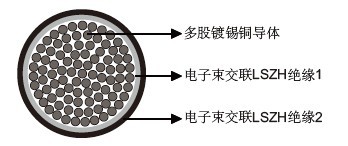

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。绝缘1 ：电子束交联LSZH 材料。
绝缘2 ：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm2 | 0.5 | 0.6 | 0.75 | 1 | 1.2 | 1.5 | 2.0 | 2.5 |
|---|---|---|---|---|---|---|---|---|---|
| AWG | 20 | 18 | 16 | 14 | |||||
| 最大导体电阻 | Ω/km | 40.1 | 31.1 | 26.7 | 20.0 | 15.5 | 13.7 | 10.5 | 8.21 |
| 电压 | KV | 0.6/1 | |||||||
机械和热性能：
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 | 导体股数 /每股直径 No/mm | 标称绝缘厚度 mm | 标称外径 mm | 标称重量 kg/km | |
|---|---|---|---|---|---|
| 1×0.5 | 19/0.18 | 16/0.20 | 0.2 | 1.3 | 5.5 |
| 1×0.6 | 19/0.20 | 0.2 | 1.39 | 6.5 | |
| 1×0.75 | 19/0.22 | 24/0.20 | 0.2 | 1.52 | 8 |
| 1×1.0 | 19/0.25 | 32/0.20 | 0.2 | 1.67 | 10 |
| 1×1.2 | 19/0.28 | 0.2 | 1.83 | 12 | |
| 1×1.5 | 19/0.31 | 30/0.25 | 0.3 | 2.04 | 15 |
| 1×2.0 | 37/0.25 | 0.3 | 2.29 | 19 | |
| 1×2.5 | 19/0.40 | 50/0.25 | 0.3 | 2.54 | 24 |
| 1×3 | 37/0.32 | 0.3 | 2.78 | 29 | |
| 1×4 | 56/0.30 | 0.4 | 3.21 | 39 | |
