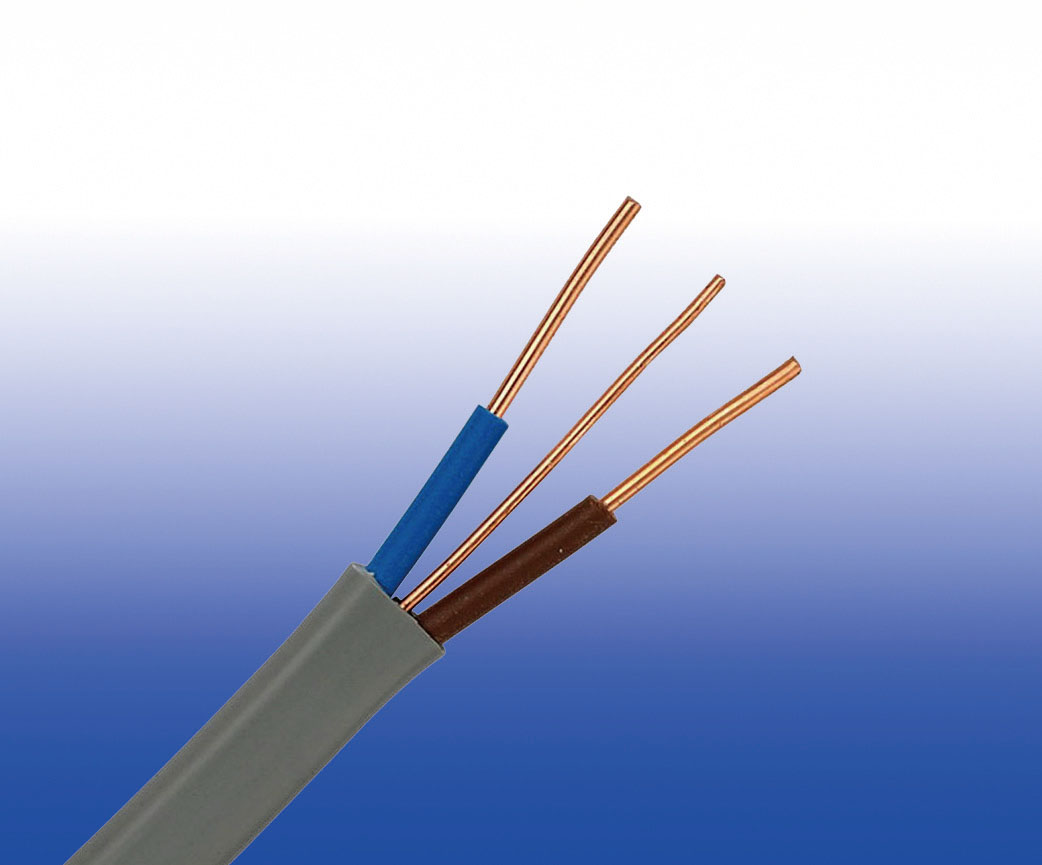

300/500V PVC 绝缘, PVC 护套, 双绞线和地线 (2-3 芯)
FGD200 05W-U/R (CU/PVC/PVC 300/500V Class 1/2)
BS Code: 6242Y/6243Y
应用
该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此类电缆已通过 TUV 认证。
标准
- 设计符合BS 6004:2012
-
认证:
TUV 证书 (B 098200 0028 Rev.00)
防火性能
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2 |
额定电压
300/500V

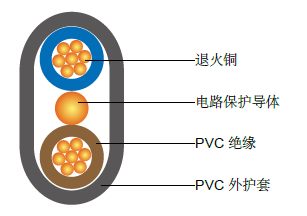

线缆结构
| 导体 |
退火铜导体, 符合 BS EN 60228的 1类 (1.0mm2 to 2.5mm2) 或者 2 类(4mm2 to 35mm2) . |
| 绝缘 |
PVC TI 1 型符合 BS EN 50363-3. |
| 电路保护导体 (CPC) |
退火铜( 1 类或 2类) |
| CPC的位置 |
集中放置在同一平面内的核心之间（双）；集中放置在同一平面的黑色和灰色核心之间(3芯). |
| 外护套 |
PVC 类别 6 符合 BS 7655-4.2. |
| 外护套可选 |
可提供抗紫外线、抗碳氢化合物、抗油、抗啮齿动物和抗白蚁特性作为选项。是否符合防火性能标准（IEC 60332-1、IEC 60332-3、UL 1581、UL 1666 等）取决于 PVC 化合物的氧指数和整体电缆设计。LSPVC 也可应要求提供。 |
色谱
绝缘颜色:
绞合: 棕色和蓝色，或者，用于 2 x 1.0 和 2 x 1.5 电缆，棕色和棕色;
3芯:棕色，黑色 (中心核心), 和灰色
护套颜色: 灰色，可根据要求提供其他颜色.
物理性能和热性能
| 最高工作温度范围(PVC): |
70°C |
| 最大短路温度(5s) |
160°C |
| 最小弯曲半径 |
6 x OD |
结构参数
| 导体 |
FGD200 05VV-U/R |
| 芯数 x 截面积 |
导体类型 |
标称绝缘厚度 |
Cross-Section Area of CPC |
Class of CPC |
标称护套厚度 |
最大总外径 |
大约重量 |
| No.xmm² |
|
mm |
mm² |
|
mm |
mm |
kg/km |
| 2x1.0 |
1 |
0.6 |
1.0 |
1 |
0.9 |
4.8x8.7 |
68 |
| 2x1.5 |
1 |
0.7 |
1.0 |
1 |
0.9 |
5.3x9.7 |
85 |
| 2x2.5 |
1 |
0.8 |
1.5 |
1 |
1.0 |
6.2x11.7 |
120 |
| 2x4.0 |
2 |
0.8 |
1.5 |
1 |
1.0 |
6.9x13.1 |
175 |
| 2x6.0 |
2 |
0.8 |
2.5 |
1 |
1.1 |
7.8x15.0 |
240 |
| 2x10 |
2 |
1.0 |
4.0 |
2 |
1.2 |
9.5x18.9 |
390 |
| 2x16 |
2 |
1.0 |
6.0 |
2 |
1.3 |
10.8x21.9 |
560 |
| 3x1.0 |
1 |
0.6 |
1.0 |
1 |
0.9 |
4.8x11.4 |
91 |
| 3x1.5 |
1 |
0.7 |
1.0 |
1 |
0.9 |
5.3x12.9 |
115 |
| 3x2.5 |
1 |
0.8 |
1.5 |
1 |
1.0 |
6.2x15.3 |
170 |
| 3x4.0 |
2 |
0.8 |
1.5 |
1 |
1.1 |
7.1x17.9 |
250 |
| 3x6.0 |
2 |
0.8 |
2.5 |
1 |
1.1 |
7.8x20.2 |
340 |
| 3x10 |
2 |
1.0 |
4.0 |
2 |
1.2 |
9.5x25.7 |
540 |
| 3x16 |
2 |
1.0 |
6.0 |
2 |
1.3 |
10.8x29.7 |
790 |
电气性能
载流容量 (Amp) and 电压降（A/M）根据 BS7671:2008 table 4D5
| 导体截面积 |
参考方法100# (在厚度不超过100 毫米的隔热材料覆盖的石膏板天花板上方) |
参考方法101# (在厚度超过100 毫米的隔热材料覆盖的石膏板天花板上) |
参考方法102# (在具有热绝缘的
螺柱墙中，电缆
接触内壁表面e) |
参考方法103# (在带有绝热层的螺柱墙中，电缆不接触内壁表
面) |
参考方法C* (直接用夹子夹住) |
参考方法A* (附在绝缘壁中的导管中) |
电压降 (每安倍每米) |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| mm² |
A |
A |
A |
A |
A |
A |
mV/A/m |
| 1.0 |
13 |
10.5 |
13 |
8.0 |
16 |
11.5 |
44 |
| 1.5 |
16 |
13 |
16 |
10 |
20 |
14.5 |
29 |
| 2.5 |
21 |
17 |
21 |
13.5 |
27 |
20 |
18 |
| 4.0 |
27 |
22 |
27 |
17.5 |
37 |
26 |
11 |
| 6.0 |
34 |
27 |
35 |
23.5 |
47 |
32 |
7.3 |
| 10 |
45 |
36 |
47 |
32 |
64 |
44 |
4.4 |
| 16 |
57 |
46 |
63 |
42.5 |
85 |
57 |
2.8 |
A* 完整安装方法参考表 4A2 (BS 7671-2008) 安装方法 2 但扁平双绞线和地线
C* 完整安装方法参考表 4A2 (BS 7671-2008) 安装方法 20 但扁平双绞线和地线
100#完整安装方法参考表4A2 (BS 7671-2008) 安装方法100
102#完整安装方法参考表 4A2 (BS 7671-2008) 安装方法 102
103# 完整安装方法参考表 4A2 (BS 7671-2008) 安装方法 103
在可行的情况下，电缆应固定在不会被隔热层覆盖的位置。
法规 523.7，BS 5803-5 附录 C：避免电缆过热，建筑法规批准文件 B 和绝热：避免风险，BR 262，BRE，2001 参考。
