600/1000V IEC 60502 标准XLPE 绝缘, PVC 护套, 铠装电力电缆(单芯)

FGD300 1RVMAV-R (CU/XLPE/PVC/AWA/PVC 600/1000V Class 2)

VDE Code: N2XRY

应用s

IEC 60502-1 600/1000V XLPE 绝缘, PVC 护套 铠装电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此类电缆已通过TUV认证。

标准

设计符合IEC 60502-1

认证

TUV 证书 (Z1 17 01 98200 004)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1

额定电压

600/1000V

线缆结构

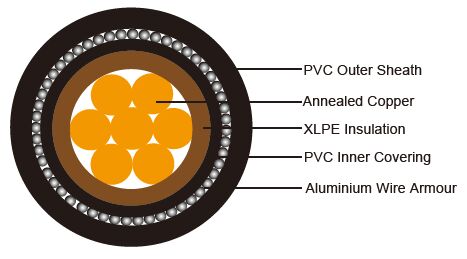

IEC 60502 Power Cable Power Cables to IEC 60502 (单芯)
导体 符合标准 IEC 60228 2类绞合退火铜导体。
绝缘 符合标准IEC 60502-1交联聚乙烯。
内护套 挤出PVC或聚合化合物。
铠装 铝丝铠装
外护套 挤出PVC符合 IEC 60502-1 ST1/ST2型 .
外护套可选 抗紫外线、耐碳氢化合物、耐油性、抗啮齿动物和抗白蚁性能可作为选择。是否符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC复合材料的氧指数和整体电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色 棕或蓝, 其他颜色可根据客户要求.
护套颜色 黑, 其他颜色可根据客户要求.

物理性能和热性能

最高工作温度范围: 80°C (ST1 护套); 90°C (ST2 护套)
最大短路温度(5s) 250°C
最小弯曲半径
  圆形铜导体 6 x OD
  异形铜导体 8 x OD

结构参数

导体 FGD300 1RVMAV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称钢丝直径 标称护套厚度 标称总直径 大约重量
No.xmm² 　 mm mm mm mm mm kg/km
1x1.5 2 0.7 1.0 0.8 1.8 10.2 150
1x2.5 2 0.7 1.0 0.8 1.8 10.6 169
1x4.0 2 0.7 1.0 0.8 1.8 11.2 196
1x6.0 2 0.7 1.0 0.8 1.8 11.7 228
1x10 2 0.7 1.0 0.8 1.8 12.7 290
1x16 2 0.7 1.0 0.8 1.8 13.7 372
1x25 2 0.9 1.0 0.8 1.8 15.4 507
1x35 2 0.9 1.0 1.25 1.8 17.5 681
1x50 2 1.0 1.0 1.25 1.8 19.0 848
1x70 2 1.1 1.0 1.25 1.8 21.0 1116
1x95 2 1.1 1.0 1.6 1.8 24.0 1511
1x120 2 1.2 1.0 1.6 1.8 25.8 1821
1x150 2 1.4 1.0 1.6 1.8 27.8 2165
1x185 2 1.6 1.0 1.6 1.8 30.4 2655
1x240 2 1.7 1.0 1.6 1.9 33.5 3352
1x300 2 1.8 1.0 2.0 2.0 37.5 4224
1x400 2 2.0 1.2 2.0 2.2 41.3 5263
1x500 2 2.2 1.2 2.0 2.3 44.2 7379
1x630 2 2.4 1.2 2.5 2.4 49.8 9611
1x800 2 2.6 1.4 2.5 2.6 55.3 11896
1x1000 2 2.8 1.4 2.5 2.7 60.4 14467

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp) 根据 BS 7671:2008 table 4E3A

导体截面积 参考方法C (直接用夹子夹住) 参考方法F (在一个有孔径的电缆匣中，水平或者垂直)
相邻 相邻 以电缆直径为间隔
2根电缆单相交流或直流电水平分开 3根或4根电缆三相交流电电缆水平分开 2根电缆单相交流或直流电水平分开 3根或4根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆三相分开 2根电缆直流电 2根电缆单相交流电 三相交流电
水平 垂直 水平 垂直 水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
50 237 220 253 232 222 284 270 282 266 288 266
70 303 277 322 293 285 356 349 357 337 358 331
95 367 333 389 352 346 446 426 436 412 425 393
120 425 383 449 405 402 519 497 504 477 485 449
150 488 437 516 462 463 600 575 566 539 549 510
185 557 496 587 524 529 688 660 643 614 618 574
240 656 579 689 612 625 815 782 749 714 715 666
300 755 662 792 700 720 943 906 842 805 810 755
400 853 717 899 767 815 1137 1094 929 889 848 797
500 962 791 1016 851 918 1314 1266 1032 989 923 871
630 1082 861 1146 935 1027 1528 1474 1139 1092 992 940
800 1170 904 1246 987 1119 1809 1744 1204 1155 1042 978
1000 1261 961 1345 1055 1214 2100 2026 1289 1238 1110 1041

电压降（A/M）根据 BS 7671: 2008 table 4E3B

导体截面积 2根电缆直流电 参考方法C&F(直接用线夹夹住，置于电缆槽中或暴露在空气中)
2根电缆单相交流电 3根或者4根三相交流电
相邻分开 间隔隔开* 三相相邻 水平相邻 水平隔开*
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
　 　 r x z r x z r x z r x z r x z
50 0.98 0.99 0.21 1.0 0.98 0.29 1.0 0.86 0.18 0.87 0.64 0.25 0.88 0.84 0.33 0.9
70 0.67 0.68 0.20 0.71 0.69 0.29 0.75 0.59 0.170 0.62 0.60 0.25 0.65 0.62 0.32 0.70
95 0.49 0.51 0.195 0.55 0.53 0.28 0.60 0.44 0.170 0.47 0.46 0.24 0.52 0.49 0.31 0.58
120 0.39 0.41 0.190 0.45 0.43 0.27 0.51 0.35 0.165 0.39 0.38 0.24 0.44 0.41 0.30 0.51
150 0.31 0.33 0.185 0.38 0.36 0.27 0.45 0.29 0.160 0.33 0.31 0.23 0.39 0.34 0.29 0.45
185 0.25 0.27 0.185 0.33 0.30 0.26 0.40 0.23 0.160 0.28 0.26 0.23 0.34 0.29 0.29 0.41
240 0.195 0.21 0.180 0.28 0.24 0.26 0.35 0.180 0.155 0.24 0.21 0.22 0.30 0.24 0.28 0.37
300 0.155 0.17 0.175 0.25 0.195 0.25 0.32 0.145 0.150 0.21 0.170 0.22 0.28 0.20 0.27 0.34
400 0.115 0.145 0.170 0.22 0.180 0.24 0.30 0.125 0.150 0.195 0.160 0.21 0.27 0.20 0.27 0.33
500 0.093 0.125 0.170 0.21 0.165 0.24 0.29 0.105 0.145 0.180 0.145 0.20 0.25 0.190 0.24 0.31
630 0.073 0.105 0.165 0.195 0.150 0.23 0.27 0.092 0.145 0.170 0.135 0.195 0.24 0.175 0.23 0.29
800 0.056 0.090 0.160 0.190 0.145 0.23 0.27 0.086 0.140 0.165 0.130 0.180 0.23 0.175 0.195 0.26
1000 0.045 0.092 0.155 0.180 0.140 0.21 0.25 0.080 0.135 0.155 0.125 0.170 0.21 0.165 0.180 0.24

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
