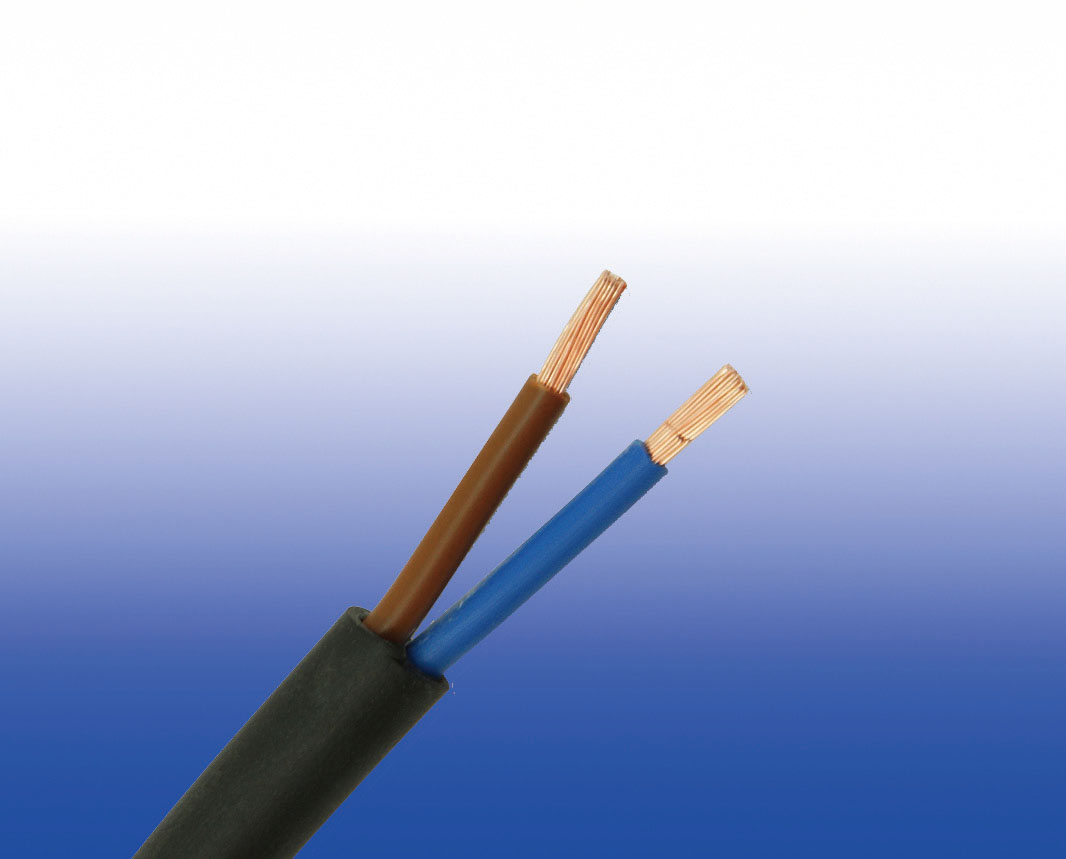

300/500V PVC绝缘PVC护套电力电缆 BS EN 50525 (2-5芯)
FGD200 05VV-F (CU/PVC/PVC 300/500V Class 5)
BS Code: 3182Y/3183Y/3184Y/3185Y
HAR Code: H05VV-F
应用
该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此类电缆已通过 TUV 认证。
标准
- 设计符合BS EN 50525-2-11(老标准 BS 6500)
防火性能
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2 |
额定电压
300/500V

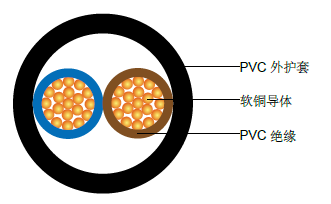

线缆结构
| 导体 |
符合 EN 60228 5 类软铜铜导体 |
| 绝缘 |
PVC TI 2 型符合 EN 50363-3. |
| 填充料 |
对于具有两根芯线的圆形电缆，芯线之间的空间应由单独的填充物填充或由填充空隙的护套填充。对于三芯、四芯或五芯圆形电缆，可使用中心填料。 |
| 外护套 |
PVC TM 2 型符合 EN 50363-4-1. 在应用护套之前，可以在芯组件周围应用胶带。 |
| 外护套可选 |
可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。 |
色谱
绝缘颜色
黄绿芯电缆
| 芯数 |
芯b颜色 |
| 可供选择 |
共存 |
| 3 芯 |
黄/绿 |
蓝 |
棕 |
|
|
| 4 芯 |
黄/绿 |
- |
棕 |
黑 |
灰 |
| 4 芯a |
黄/绿 |
蓝 |
棕 |
黑 |
|
| 5 芯 |
黄/绿 |
蓝 |
棕 |
黑 |
灰 |
仅适用于某些应用程序。
在该表中，未绝缘的同心导体，例如金属护套、铠装或屏蔽线，不被视为芯线。同心导体通过其位置来识别，因此不需要通过颜色来识别。 |
带有黄绿线的电缆和软线
| 芯数 |
芯的颜色 |
| 2 芯 |
蓝 |
棕 |
|
|
|
| 3 芯 |
- |
棕 |
黑 |
灰 |
|
| 3 芯a |
蓝 |
棕 |
黑 |
|
|
| 4 芯 |
蓝 |
棕 |
黑 |
灰 |
|
| 5 芯 |
蓝 |
棕 |
黑 |
灰 |
黑 |
仅适用于某些应用程序。
在该表中，未绝缘的同心导体，例如金属护套、铠装或屏蔽线，不被视为芯线。同心导体通过其位置来识别，因此不需要通过颜色来识别。 |
护套颜色 : 黑, 其他颜色可根据客户要求.
物理性能和热性能
| 最高工作温度范围(PVC) |
70°C |
| 最大短路温度(5s) |
160°C |
| 最小弯曲半径 |
小于12mm^2: 3 x OD |
| |
12mm^2以上: 4 x OD |
结构参数
| 导体 |
FGD200 05VV-F |
| 芯数 x 截面积 |
导体类型 |
标称绝缘厚度 |
标称护套厚度 |
最大总外径 |
大约重量 |
| No.xmm² |
|
mm |
mm |
mm |
kg/km |
| 2x0.75 |
5 |
0.6 |
0.8 |
7.2 |
57 |
| 2x1.0 |
5 |
0.6 |
0.8 |
7.5 |
65 |
| 2x1.5 |
5 |
0.7 |
0.8 |
8.6 |
87 |
| 2x2.5 |
5 |
0.8 |
1.0 |
10.6 |
134 |
| 2x4.0 |
5 |
0.8 |
1.1 |
12.1 |
174 |
| 3x0.75 |
5 |
0.6 |
0.8 |
7.6 |
68 |
| 3x1.0 |
5 |
0.6 |
0.8 |
8.0 |
79 |
| 3x1.5 |
5 |
0.7 |
0.9 |
9.4 |
111 |
| 3x2.5 |
5 |
0.8 |
1.1 |
11.4 |
169 |
| 3x4.0 |
5 |
0.8 |
1.2 |
13.1 |
233 |
| 4x0.75 |
5 |
0.6 |
0.8 |
8.3 |
84 |
| 4x1.0 |
5 |
0.6 |
0.9 |
9.0 |
101 |
| 4x1.5 |
5 |
0.7 |
1.0 |
10.5 |
142 |
| 4x2.5 |
5 |
0.8 |
1.1 |
12.5 |
211 |
| 4x4.0 |
5 |
0.8 |
1.2 |
14.3 |
292 |
| 5x0.75 |
5 |
0.6 |
0.9 |
9.3 |
106 |
| 5x1.0 |
5 |
0.6 |
0.9 |
9.8 |
123 |
| 5x1.5 |
5 |
0.7 |
1.1 |
11.6 |
176 |
| 5x2.5 |
5 |
0.8 |
1.2 |
13.9 |
262 |
| 5x4.0 |
5 |
0.8 |
1.4 |
16.1 |
369 |
电气性能
载流容量 (Amp) 根据 BS7671:2008 表 4F3A
| 导体截面积 |
单相交流电 |
三相交流电 |
| mm² |
A |
A |
| 0.75 |
6 |
6 |
| 1.0 |
10 |
10 |
| 1.5 |
16 |
16 |
| 2.5 |
25 |
20 |
| 4.0 |
32 |
25 |
电压降（A/M）根据 BS7671:2008表 4F3B
| 导体截面积 |
直流电或单相交流电 |
三相交流电 |
| mm² |
mV/A/m |
mV/A/m |
| 0.75 |
62 |
54 |
| 1.0 |
46 |
40 |
| 1.5 |
32 |
27 |
| 2.5 |
19 |
16 |
| 4.0 |
12 |
10 |
