  首页产品Fireguard阻燃电力& 控制电缆

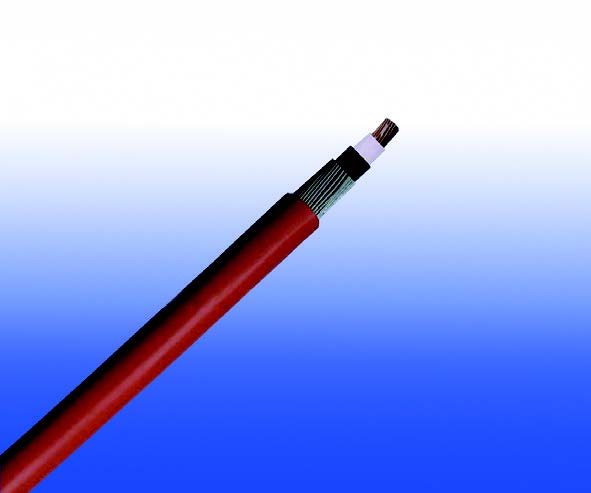

600/1000V BS 6346标准PVC 绝缘, PVC 护套, 铠装电力电缆 (单芯)

FGD300 1VVMAV-R (CU/PVC/PVC/AWA/PVC 600/1000V Class 2

应用s

BS 6346-1 600/1000V PVC 绝缘, PVC 护套 铠装电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

设计符合BS 6346

防火性能

阻燃性（单根垂直线缆测试） BS EN 50265-2-1

额定电压

600/1000V

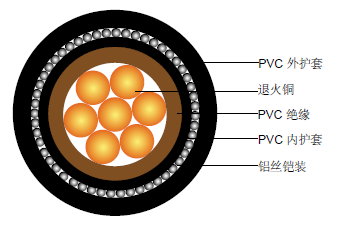

线缆结构

BS 6346标准PVC 绝缘, PVC 护套, 铠装电力电缆 Fireguard阻燃电力& 控制电缆
导体 符合标准BS 6360 2类绞合退火铜导体。
绝缘 符合标准BS 7655-3.1PVC TI 1。
内护套: PVC.
铠装 铝丝铠装
外护套 PVC TM 1符合 BS 7655-4.1.
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色谱

绝缘颜色 棕或蓝
护套颜色 黑, 其他颜色可根据客户要求

机械和电气性能

最高工作温度范围: 70°C
最大短路温度(5s): 160°C
最小弯曲半径
  圆形铜导体 6 x OD
  异形铜导体 8 x OD

结构参数

导体 FGD300 1VVMAV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称钢丝直径 标称护套厚度 标称总直径 大约重量
No.xmm² 　 mm mm mm mm mm kg/km
1x50 2 1.4 0.8 1.25 1.5 19.1 820
1x70 2 1.4 0.8 1.25 1.6 21.1 1070
1x95 2 1.6 0.8 1.25 1.6 23.4 1390
1x120 2 1.6 1.0 1.6 1.7 26.3 1600
1x150 2 1.8 1.0 1.6 1.7 28.3 1900
1x185 2 2.0 1.0 1.6 1.8 30.8 2450
1x240 2 2.2 1.0 1.6 1.9 34.1 3100
1x300 2 2.4 1.0 1.6 1.9 37.0 3760
1x400 2 2.6 1.2 2.0 2.1 42.0 4850
1x500 2 2.8 1.2 2.0 2.1 45.6 5930
1x630 2 2.8 1.2 2.0 2.2 49.7 7390
1x800 2 2.8 1.4 2.5 2.4 55.8 9400
1x1000 2 3.0 1.4 2.5 2.5 61.0 11430

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp) 根据 BS 7671: 2008 表 4D3A

导体截面积 参考方法C(直接用夹子夹住) 参考方法F (在一个有孔径的电缆匣中，水平或者垂直)
相邻 相邻 以电缆直径为间隔
2根电缆单相交流或直流电水平分开 3根或4根电缆三相交流电电缆水平分开 2根电缆单相交流或直流电水平分开 3根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆三相分开 　2根电缆直流电 2根电缆单相交流电 三相交流电
水平 垂直 水平 垂直 水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
50 193 179 205 189 181 229 216 229 217 230 212
70 245 225 259 238 231 294 279 287 272 286 263
95 296 269 313 285 280 357 340 349 332 338 313
120 342 309 360 327 324 415 396 401 383 385 357
150 393 352 413 373 373 479 458 449 429 436 405
185 447 399 469 422 425 548 525 511 489 490 456
240 525 465 550 492 501 648 622 593 568 566 528
300 594 515 624 547 567 748 719 668 640 616 578
400 687 575 723 618 657 885 851 737 707 674 632
500 763 622 805 673 731 1035 997 810 777 721 676
630 843 669 891 728 809 1218 1174 893 856 771 723
800 919 710 976 777 886 1441 1390 943 905 824 772
1000 975 737 1041 808 945 1685 1627 1008 967 872 816

电压降（A/M）根据 BS 7671: 2008 表 4D3B

导体截面积 2根电缆直流电 参考方法C&F(直接用线夹夹住，置于电缆槽中或暴露在空气中)
2根电缆单相交流电 3根或者4根三相交流电
相邻分开 间隔隔开* 三相相邻 水平相邻 水平隔开*
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
　 　 r x z r x z r x z r x z r x z
50 0.93 0.93 0.22 0.95 0.92 0.30 0.97 0.80 0.19 0.82 0.79 0.26 0.84 0.79 0.34 0.86
70 0.63 0.64 0.21 0.68 0.66 0.29 0.72 0.55 0.18 0.58 0.57 0.25 0.62 0.59 0.32 0.68
95 0.46 0.48 0.20 0.52 0.51 0.28 0.58 0.42 0.175 0.45 0.44 0.25 0.50 0.47 0.31 0.57
120 0.36 0.39 0.195 0.43 0.42 0.28 0.50 0.33 0.170 0.37 0.36 0.24 0.43 0.40 0.30 0.50
150 0.29 0.31 0.190 0.37 0.34 0.27 0.44 0.27 0.165 0.32 0.30 0.24 0.38 0.34 0.30 0.45
185 0.23 0.26 0.190 0.32 0.29 0.27 0.39 0.22 0.160 0.27 0.25 0.23 0.34 0.29 0.29 0.41
240 0.18 0.20 0.180 0.27 0.23 0.26 0.35 0.175 0.160 0.23 0.20 0.23 0.30 0.24 0.28 0.37
300 0.145 0.160 0.180 0.24 0.19 0.26 0.32 0.140 0.155 0.21 0.165 0.22 0.28 0.20 0.28 0.34
400 0.105 0.140 0.175 0.22 0.18 0.24 0.30 0.12 0.130 0.195 0.160 0.21 0.26 0.21 0.25 0.32
500 0.086 0.120 0.170 0.21 0.165 0.23 0.29 0.105 0.145 0.18 0.145 0.20 0.25 0.19 0.24 0.30
630 0.068 0.105 0.165 0.195 0.150 0.22 0.27 0.091 0.145 0.17 0.135 0.195 0.23 0.175 0.22 0.28
800 0.053 0.095 0.160 0.185 0.145 0.21 0.25 0.082 0.140 0.160 0.125 0.180 0.22 0.170 0.195 0.26
1000 0.042 0.091 0.155 0.180 0.140 0.19 0.24 0.079 0.135 0.155 0.125 0.165 0.21 0.165 0.170 0.24

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
