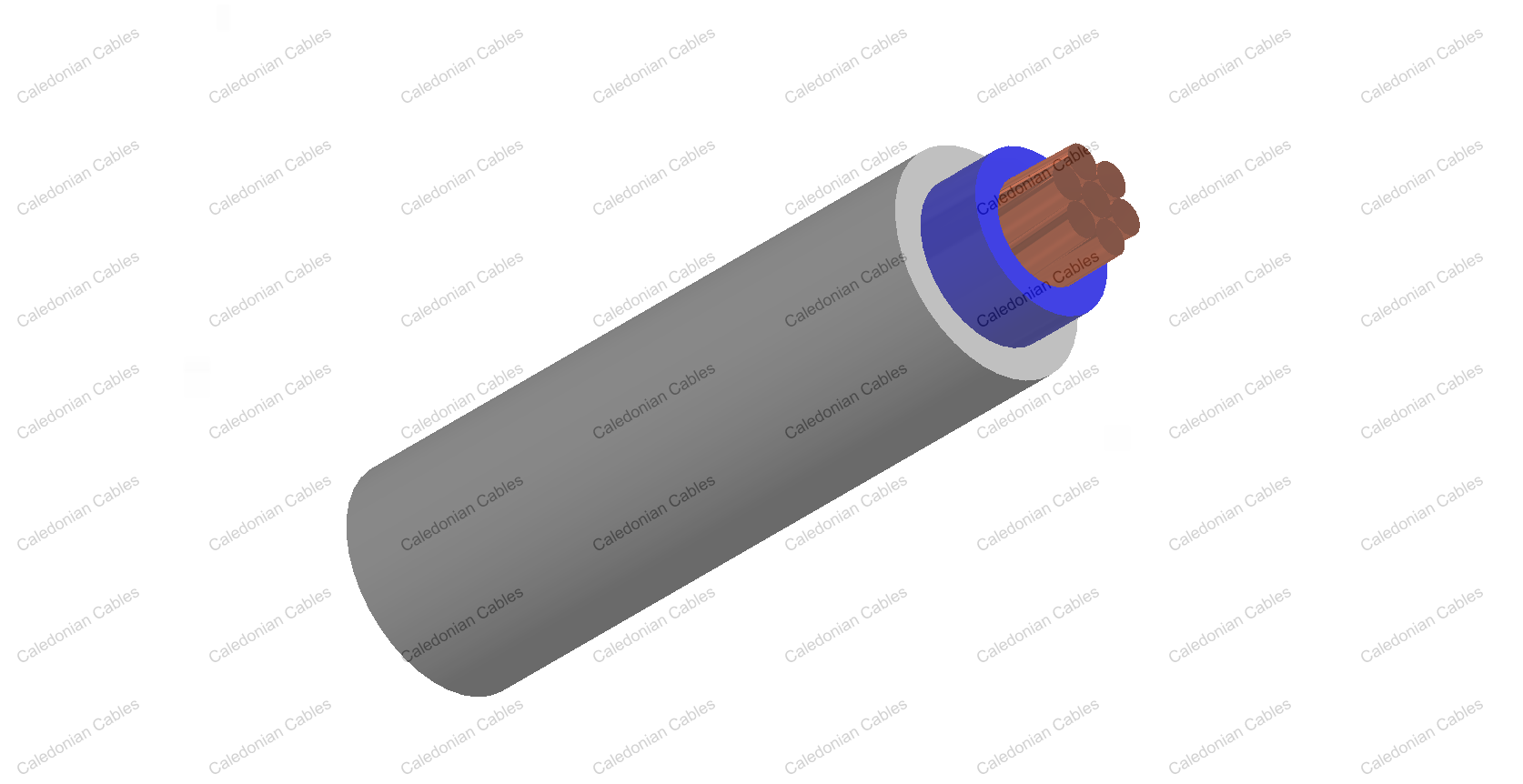

300/500V BS 6004标准PVC绝缘PVC护套电力电缆 (单芯)
FGD300 05VV-U/R (CU/PVC/PVC 300/500V Class 1/2)
BS Code: 6181Y (CU/PVC/PVC)
应用
该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此电缆类型已通过 TUV 认证。
标准
- 设计符合BS 6004: 2012
- 认证:
TUV 证书(B 098200 0028 Rev.00)
防火性能
阻燃性(单根垂直线缆测试) |
EN 60332-1-2 |
额定电压
300/500V

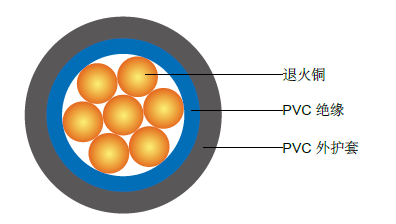

线缆结构
导体 |
退火铜导体,符合 BS EN 60228 1类(1.0mm^2 - 2.5mm^2)或2类 (4mm^2 - 35mm^2) 。 |
绝缘 |
符合BS EN50363-3的PVCTI 1型。 |
外护套 |
符合BS7655-4.2的PVC6型。 |
外护套可选 |
可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。是否符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。 |
色谱
绝缘颜色 |
棕或蓝. |
护套颜色 |
灰, 其他颜色可根据客户要求. |
物理性能和热性能
最高工作温度范围(PVC): |
70°C |
最大短路温度(5s) |
160°C |
最小弯曲半径 |
10mm^2以下 - 固定: 3 x OD |
|
10mm^2 ~ 25mm^2 - 固定: 4 x OD |
结构参数
导体 |
FGD300 05VV-U/R |
芯数 x 截面积 |
导体类型 |
标称绝缘厚度 |
标称护套厚度 |
最大总外径 |
大约重量 |
No.xmm² |
|
mm |
|
mm |
kg/km |
1x1.0 |
1 |
0.6 |
0.8 |
4.5 |
27 |
1x1.5 |
1 |
0.7 |
0.8 |
5.0 |
36 |
1x2.5 |
1 |
0.8 |
0.8 |
5.7 |
52 |
1x4.0 |
2 |
0.8 |
0.9 |
6.7 |
76 |
1x6.0 |
2 |
0.8 |
0.9 |
7.3 |
100 |
1x10 |
2 |
1.0 |
0.9 |
8.8 |
160 |
1x16 |
2 |
1.0 |
1.0 |
10.1 |
230 |
1x25 |
2 |
1.2 |
1.1 |
12.1 |
340 |
1x35 |
2 |
1.2 |
1.1 |
13.5 |
440 |
电气性能
载流容量 (Amp) 根据 BS 7671:2008 表 4D1A
导体截面积 |
参考方法A (附在热绝缘墙上的导管上) |
参考方法B (附在线槽或者墙上等的导管上) |
参考方法C (直接用夹子夹住) |
参考方法F (在一个有孔径的电缆匣中,水平或者垂直) |
相邻分开 |
隔开一个电缆的直径 |
2根电缆单相交流或者直流电 |
3根或者4 根电缆三相交流电 |
2根电缆单相交流或者直流电 |
3根或者4 根电缆三相交流电 |
2根电缆单相交流或者直流电 水平相邻 |
3根或者4根三相交流电电缆水平分开 和紧挨着或三相分开 |
2根电缆单相交流或者直流电电缆水平分开 |
3根电缆三相交流电电缆水平分开 |
3根电缆三相交流电电缆三相分开 |
2根电缆单相交流或直流电. 或3根电缆三相交流电电缆水平分开 |
水平 |
垂直 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
mm² |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
1.0 |
11.0 |
10.5 |
13.5 |
12.0 |
15.5 |
14 |
- |
- |
- |
- |
- |
1.5 |
14.5 |
13.5 |
17.5 |
15.5 |
20 |
18 |
- |
- |
- |
- |
- |
2.5 |
20 |
18 |
24 |
21 |
27 |
25 |
- |
- |
- |
- |
- |
4.0 |
26 |
24 |
32 |
28 |
37 |
33 |
- |
- |
- |
- |
- |
6.0 |
34 |
31 |
41 |
36 |
47 |
43 |
- |
- |
- |
- |
- |
10 |
46 |
42 |
57 |
50 |
65 |
59 |
- |
- |
- |
- |
- |
16 |
61 |
56 |
76 |
68 |
87 |
79 |
- |
- |
- |
- |
- |
25 |
80 |
73 |
101 |
89 |
114 |
104 |
131 |
114 |
110 |
146 |
130 |
35 |
99 |
89 |
125 |
110 |
141 |
129 |
162 |
143 |
137 |
181 |
162 |
电压降(A/M)根据 BS 7671:2008 表 4D1B
导体截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3根或者4根三相交流电 |
参考方法A和B (附在线槽或导管上) |
参考方法C & F(直接用线夹夹住,置于电缆槽中或暴露在空气中) |
参考方法A & B (附在线槽或导管上 |
参考方法C & F (直接用线夹夹住,置于电缆槽中或暴露在空气中) |
电缆相邻 |
电缆隔开* |
电缆三相相邻 |
电缆水平相邻 |
电缆水平隔开* |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
mm² |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
1.0 |
44 |
44 |
44 |
44 |
38 |
38 |
38 |
38 |
1.5 |
29 |
29 |
29 |
29 |
25 |
25 |
25 |
25 |
2.5 |
18 |
18 |
18 |
18 |
15 |
15 |
15 |
15 |
4.0 |
11 |
11 |
11 |
11 |
9.5 |
9.5 |
9,5 |
9.5 |
6.0 |
7.3 |
7.3 |
7.3 |
7.3 |
6.4 |
6.4 |
6.4 |
6.4 |
10 |
4.4 |
4.4 |
4.4 |
4.4 |
3.8 |
3.8 |
3.8 |
3.8 |
16 |
2.8 |
2.8 |
2.8 |
2.8 |
2.4 |
2.4 |
2.4 |
2.4 |
|
|
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
25 |
1.75 |
1.8 |
0.33 |
1.8 |
1.75 |
0.20 |
1.75 |
1.75 |
0.29 |
1.8 |
1.5 |
0.29 |
1.55 |
1.5 |
0.175 |
1.5 |
1.5 |
0.25 |
1.55 |
1.5 |
0.32 |
1.55 |
35 |
1.25 |
1.3 |
0.31 |
1.3 |
1.25 |
0.195 |
1.25 |
1.25 |
0.28 |
1.3 |
1.1 |
0.27 |
1.10 |
1.1 |
0.170 |
1.1 |
1.1 |
0.24 |
1.10 |
1.1 |
0.32 |
1.15 |
注:*电缆间距大于一根电缆直径,电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
