  首页产品Fireguard阻燃电力& 控制电缆

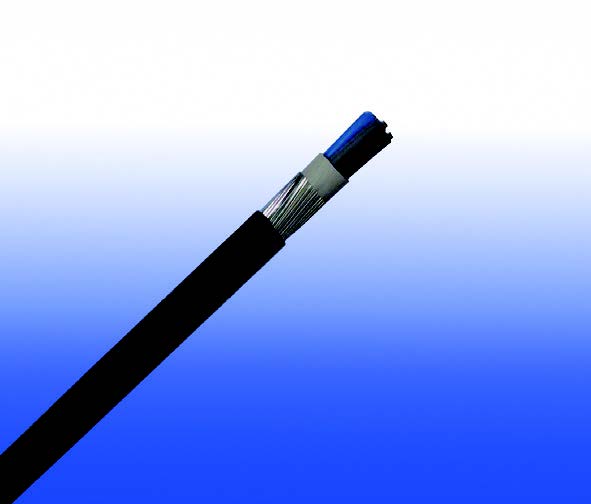

600/1000V BS 5467标准XLPE绝缘, PVC护套, 铠装电力电缆 (2-5芯)

FGD400 1RVMV-R (CU/XLPE/PVC/SWA/PVC 600/1000V Class 2)

BS Code: 6942X/6943X/6944X/6945X

应用s

BS 5467 600/1000V XLPE 绝缘, PVC 护套 铠装电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此类电缆已通过TUV认证。

标准

设计符合BS 5467

认证

TUV 证书 (Z1 17 01 98200 003)

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

600/1000V

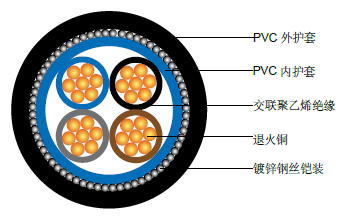

线缆结构

600/1000V XLPE 绝缘, PVC 护套, 铠装电力电缆 Power Cables to BS 5467 (2-5芯)
导体 符合标准 BS EN 60228 2类 绞合退火铜导体。
绝缘 符合标准BS 7655-1.3 挤压式交联聚乙烯 GP 8型。
内护套: PVC.
铠装 镀锌钢丝铠装
外护套 符合标准 BS 7655-4.2 PVC 9型。
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色谱

绝缘颜色 2芯: 棕, 蓝
3芯: 棕, 黑, 灰
4芯: 蓝, 棕, 黑, 灰
5芯: 黄绿线, 蓝, 棕, 黑, 灰
护套颜色 黑, 其他颜色可根据客户要求.

物理性能和热性能

最高工作温度范围(XLPE): 90°C
最大短路温度(5s): 250°C
最小弯曲半径:
  圆形铜导体 6 x OD
  异形铜导体 8 x OD

结构参数

导体 FGD400 1RVMV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称钢丝直径 标称护套厚度 标称总直径 大约重量
No.xmm² 　 mm mm mm mm mm kg/km
2 芯
2x1.5a 2 0.6 0.8 0.9 1.3 12.1 320
2x2.5a 2 0.7 0.8 0.9 1.4 13.6 365
2x4.0a 2 0.7 0.8 0.9 1.4 14.7 440
2x6.0a 2 0.7 0.8 0.9 1.4 15.9 470
2x10a 2 0.7 0.8 0.9 1.5 18.0 800
2x16a 2 0.7 0.8 1.25 1.5 20.4 900
2x25b 2 0.9 0.8 1.25 1.6 20.4 1240
2x25a 2 0.9 0.8 1.25 1.6 24.1 1240
2x35b 2 0.9 1.0 1.6 1.7 23.3 1710
2x35a 2 0.9 1.0 1.6 1.7 27.7 1710
2x50b 2 1.0 1.0 1.6 1.8 25.8 1800
2x70b 2 1.1 1.0 1.6 1.9 29.0 2320
2x95b 2 1.1 1.2 2.0 2.0 33.1 3150
2x120b 2 1.2 1.2 2.0 2.1 36.1 3880
2x150b 2 1.4 1.2 2.0 2.2 39.3 4820
2x185b 2 1.6 1.4 2.5 2.4 44.7 5920
2x240b 2 1.7 1.4 2.5 2.5 49.0 7300
2x300b 2 1.8 1.6 2.5 2.6 53.5 8770
2x400b 2 2.0 1.6 2.5 2.8 59.0 10905
3 芯
3x1.5a 2 0.6 0.8 0.9 1.3 12.6 340
3x2.5a 2 0.7 0.8 0.9 1.4 14.1 408
3x4.0a 2 0.7 0.8 0.9 1.4 15.3 498
3x6.0a 2 0.7 0.8 0.9 1.4 16.6 600
3x10a 2 0.7 0.8 1.25 1.5 19.5 915
3x16a 2 0.7 0.8 1.25 1.6 21.6 1130
3x25a 2 0.9 1.0 1.6 1.7 26.7 1710
3x25b 2 0.9 1.0 1.6 1.7 23.6 1710
3x35a 2 0.9 1.0 1.6 1.8 29.4 2100
3x35b 2 0.9 1.0 1.6 1.8 25.7 2100
3x50b 2 1.0 1.0 1.6 1.8 28.5 2450
3x70b 2 1.1 1.0 1.6 1.9 32.2 3120
3x95b 2 1.1 1.2 2.0 2.1 37.0 4310
3x120b 2 1.2 1.2 2.0 2.2 40.4 5160
3x150b 2 1.4 1.4 2.5 2.3 45.5 7160
3x185b 2 1.6 1.4 2.5 2.4 49.8 8600
3x240b 2 1.7 1.4 2.5 2.6 55.1 10755
3x300b 2 1.8 1.6 2.5 2.7 60.2 13080
3x400b 2 2.0 1.6 2.5 2.9 66.6 15810
4 芯
4x1.5a 2 0.6 0.8 0.9 1.3 13.3 390
4x2.5a 2 0.7 0.8 0.9 1.4 15.0 470
4x4.0a 2 0.7 0.8 0.9 1.4 16.4 580
4x6.0a 2 0.7 0.8 1.25 1.5 18.7 805
4x10a 2 0.7 0.8 1.25 1.5 21.1 1090
4x16a 2 0.7 0.8 1.25 1.6 23.4 1320
4x25a 2 0.9 1.0 1.6 1.7 28.9 1840
4x25b 2 0.9 1.0 1.6 1.7 26.1 1840
4x35a 2 0.9 10 1.6 1.8 31.9 2310
4x35b 2 0.9 1.0 1.6 1.8 28.6 2310
4x50b 2 1.0 1.0 1.6 1.9 32.0 2970
4x70b 2 1.1 1.2 2.0 2.1 37.7 4240
4x95b 2 1.1 1.2 2.0 2.2 41.7 5400
4x120b 2 1.2 1.4 2.5 2.3 47.1 7000
4x150b 2 1.4 1.4 2.5 2.4 51.4 8350
4x185b 2 1.6 1.4 2.5 2.6 56.6 10130
4x240b 2 1.7 1.6 2.5 2.7 63.0 12840
4x300b 2 1.8 1.6 2.5 2.9 68.8 15530
4x400b 2 2.0 1.8 3.15 3.2 78.1 19950
5 芯
5x1.5a 2 0.6 0.8 0.9 1.4 14.3 430
5x2.5a 2 0.7 0.8 0.9 1.4 16.1 545
5x4.0a 2 0.7 0.8 0.9 1.5 17.8 680
5x6.0a 2 0.7 0.8 1.25 1.5 20 840
5x10a 2 0.7 0.8 1.25 1.6 22.9 1105
5x16a 2 0.7 1.0 1.6 1.7 26.6 1450
5x25a 2 0.9 1.0 1.6 1.8 31.5 2245
5x35a 2 0.9 1.0 1.6 1.9 34.8 2840
5x50a 2 1.0 1.2 2.0 2.0 40.4 3895
5x70a 2 1.1 1.2 2.0 2.2 46.3 5145
a 圆形或实心圆形绞合导体(class 2).
b 异形绞合导体 (class 2).

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp) 根据 BS7671:2008 表 4E4A

导体截面积 　参考方法C (直接用夹子夹住) 参考方法E (在一个有孔径的电缆匣中，水平或垂直) 参考方法D (在建筑物内或周围直接接地或在管道接地)
1 2芯电缆*, 单相交流或直流电. 1 3芯或4芯电缆*, 三相交流电 1 2芯电缆*, 单相交流或直流电 1 3芯或4芯电缆*, 三相交流电 1 2芯电缆*, 单相交流或直流电. 1 3芯或4芯电缆*, 三相交流电
1 2 3 4 5 6 7
mm2 A A A A A A
1.5 27 23 29 25 25 21
2.5 36 31 39 33 33 28
4.0 49 42 52 44 43 36
6.0 62 53 66 56 53 44
10 85 73 90 78 71 58
16 110 94 115 99 91 75
25 146 124 152 131 116 96
35 180 154 188 162 139 115
50 219 187 228 197 164 135
70 279 238 291 251 203 167
95 338 289 354 304 239 197
120 392 335 410 353 271 223
150 451 386 472 406 306 251
185 515 441 539 463 343 281
240 607 520 636 546 395 324
300 698 599 732 628 446 365
400 787 673 847 728 - -

电压降（A/M）根据 BS7671:2008 表 4E4B

导体截面积 2芯电缆直流电 2芯电缆, 单相交流电 3芯或4芯电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4.0 12 12 10
6.0 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37
150 0.31 0.32 0.145 0.35 0.28 0.125 0.30
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.200 0.140 0.24 0.175 0.125 0.21
300 0.155 0.160 0.140 0.21 0.140 0.120 0.185
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
