防火阻燃RS485 数据总线线缆

防火阻燃RS485 数据总线线缆

应用

RS485数据总线线缆设计适用于RS485总线连接线缆,要求具有持续防火性能,此系列线缆结合低电容绝缘,高性能屏蔽,以提供高速,干扰自由,数据传输的持续功能。

标准

  • 标准符合EIA/TIA 485

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

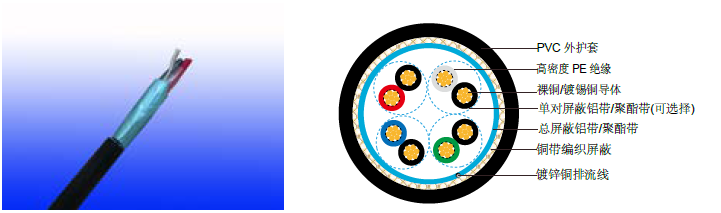

线缆结构

多对 RS 485 总屏蔽数据总线线缆

导体: 镀锡铜丝, 多股绞和根据根据 IEC 60228 class 2.
绝缘: 发泡PE或双层发泡PE.
线芯单元:绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
线状:成对线缆呈同心层。
总屏蔽:带有排流线的铝带或者聚酯带屏蔽。
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

多对 RS 485 总双层屏蔽数据总线线缆

导体: 镀锡铜丝, 多股绞和根据根据 IEC 60228 class 2.
绝缘: 发泡PE或双层发泡PE.
线芯单元:绝缘线芯绞和成对按最小串扰层排列。
2对线缆即四芯绞和成星形。
线状:成对线缆呈同心层。
总屏蔽:铝箔/聚酯带+铜网编织.
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

多对 RS 485 总屏蔽数据总线线缆

导体: 镀锡铜丝, 多股绞和根据根据 IEC 60228 class 2.
绝缘: 发泡PE或双层发泡PE.
线芯单元:绝缘线芯绞和成对按最小串扰层排列。
2对线缆即四芯绞和成星形。
线状:成对线缆呈同心层。
单对屏蔽: 铝箔/聚酯带.
总屏蔽 铜网编织.
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

多对 RS 485 总屏蔽数据总线线缆

导体: 镀锡铜丝, 多股绞和根据根据 IEC 60228 class 2.
绝缘: 发泡PE或双层发泡PE.
线芯单元:绝缘线芯绞和成对按最小串扰层排列。
2对线缆即四芯绞和成星形。
线状:成对线缆呈同心层。
总屏蔽 铜网编织.
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

物理性能和热性能

工作温度范围 (fixed state): -20°C - +90°C
安装温度范围 (mobile state): -5°C - +60°C
最小弯曲半径: 8 x OD

电气性能

介质测试 1000 V r.m.s. for 5’ (core-core)
  1000 V r.m.s. for 5’ (core-screen)
阻抗 120Ω
电容 45 nF/km 导体之间
  90 nF/km导体屏蔽之间

结构参数

多对 RS 485 总屏蔽数据总线线缆
RE-02Y(St)Y / RE-02YS(St)Y

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No. mm2 No/mm mm mm mm kg/km
1 0.22 7/0.2 0.7 1.1 5.7 40
2 0.22 7/0.2 0.7 1.1 9.0 72
4 0.22 7/0.2 0.7 1.1 10.3 103
1 0.50 16/0.2 0.7 1.1 6.2 52
2 0.50 16/0.2 0.7 1.1 10.1 95
4 0.50 16/0.2 0.7 1.1 11.7 143
1 0.75 24/0.2 0.7 1.1 6.7 61
2 0.75 24/0.2 0.7 1.1 10.9 114
4 0.75 24/0.2 0.7 1.1 12.7 176
1 1.00 30/0.2 0.7 1.1 6.8 67
2 1.00 30/0.2 0.7 1.1 11.2 122
4 1.00 30/0.2 0.7 1.1 13.0 192
多对 RS 485 总双层屏蔽数据总线线缆
RE-02Y(St)CY / RE-02YS(St)CY
No.of Pair 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No. mm2 No/mm mm mm mm kg/km
1 0.22 7/0.2 0.7 1.1 6.2 55
2 0.22 7/0.2 0.7 1.1 9.4 98
4 0.22 7/0.2 0.7 1.1 10.8 133
1 0.50 16/0.2 0.7 1.1 6.7 68
2 0.50 16/0.2 0.7 1.1 10.6 124
4 0.50 16/0.2 0.7 1.1 12.1 177
1 0.75 24/0.2 0.7 1.1 7.1 79
2 0.75 24/0.2 0.7 1.1 11.4 146
4 0.75 24/0.2 0.7 1.1 13.2 214
1 1.00 30/0.2 0.7 1.1 7.3 85
2 1.00 30/0.2 0.7 1.1 11.7 154
4 1.00 30/0.2 0.7 1.1 13.5 231
多对 RS 485单对& 总屏蔽数据总线线缆
RE-02Y(St)CY PiMF / RE-02YS(St)CY PiMF
No.of Pair 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No. mm2 No/mm mm mm mm kg/km
1 0.22 7/0.2 0.7 1.1 6.4 56
2 0.22 7/0.2 0.7 1.1 10.2 101
4 0.22 7/0.2 0.7 1.1 11.7 139
1 0.50 16/0.2 0.7 1.1 7.0 69
2 0.50 16/0.2 0.7 1.1 11.4 128
4 0.50 16/0.2 0.7 1.1 13.2 184
1 0.75 24/0.2 0.7 1.1 7.5 80
2 0.75 24/0.2 0.7 1.1 12.3 150
4 0.75 24/0.2 0.7 1.1 14.3 221
1 1.00 30/0.2 0.7 1.1 7.6 86
2 1.00 30/0.2 0.7 1.1 12.6 159
4 1.00 30/0.2 0.7 1.1 14.7 238
多对 RS 485 总屏蔽数据总线线缆
RE-02YCY / RE-02YSCY
No.of Pair 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No. mm2 No/mm mm mm mm kg/km
1 0.22 7/0.2 0.7 1.1 6.0 51
2 0.22 7/0.2 0.7 1.1 9.2 91
4 0.22 7/0.2 0.7 1.1 10.6 126
1 0.50 16/0.2 0.7 1.1 6.5 64
2 0.50 16/0.2 0.7 1.1 10.4 117
4 0.50 16/0.2 0.7 1.1 12.0 169
1 0.75 24/0.2 0.7 1.1 6.9 74
2 0.75 24/0.2 0.7 1.1 11.2 138
4 0.75 24/0.2 0.7 1.1 13.0 205
1 1.00 30/0.2 0.7 1.1 7.1 80
2 1.00 30/0.2 0.7 1.1 11.5 147
4 1.00 30/0.2 0.7 1.1 13.3 222
