  首页产品Fireguard 防火阻燃仪表数据电缆

防火阻燃单对屏蔽和总屏蔽铠装仪表电缆(多对)

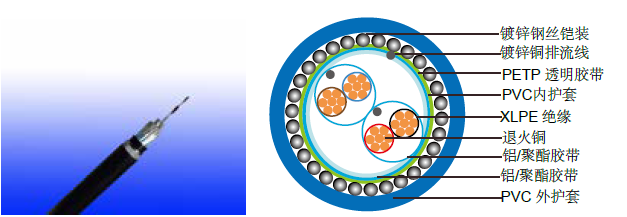

RE-2X(St)YSWAY PiMF

防火阻燃单对屏蔽和总屏蔽铠装仪表电缆(多对)

应用

XLPE 绝缘铠装电缆通常用于机械损伤风险增加的情况。镀锌钢丝铠装提供极好的保护。一般用于工业过程制造工厂内的通信、数据和语音传输信号和服务。

标准

  • 设计符合BS EN 50288-7 (老标准BS 5308)

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

300,500V

线缆结构

导体: 根据IEC 60228 class 1, 2和5规定，普通或金属涂层铜线，实心、绞合或柔性。
绝缘: 挤压XLPE复合材料符合en50290 -2-29。可提供PVC、PE、PP复合材料作为选择。
对绞：两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2) 或150mm (2.5mm2).
单对屏蔽: 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
绕包带：PETP透明胶带。
总屏蔽：含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
内护套: 热塑性PVC复合物符合 EN 50290-2-22.
铠装: 镀锌钢丝铠装铠装.
外护套: 热塑性PVC复合物符合 EN 50290-2-22.
外护套可选: 热塑性PVC复合物。 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色: 颜色和/或其他环形标记和/或符号，通过使用有色绝缘材料或通过挤压、印刷或绘画的有色表面实现。
外护套: 黑. 其他颜色可根据客户要求.

物理性能和热性能

工作温度范围: -30°C - +90°C
安装温度范围: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 10 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000

500V

导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)YSWAY PiMF
对数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm mm mm kg/km
0.5mm2
2x2x0.5 2 0.4 1.0 0.9 1.4 13.2 330
3x2x0.5 2 0.4 1.0 0.9 1.4 13.6 365
4x2x0.5 2 0.4 1.1 0.9 1.5 14.9 428
5x2x0.5 2 0.4 1.1 0.9 1.5 15.8 478
8x2x0.5 2 0.4 1.1 0.9 1.5 17.7 601
10x2x0.5 2 0.4 1.2 0.9 1.6 20.3 736
12x2x0.5 2 0.4 1.2 0.9 1.6 20.8 793
16x2x0.5 2 0.4 1.3 1.25 1.7 23.6 1100
20x2x0.5 2 0.4 1.4 1.25 1.7 25.3 1258
24x2x0.5 2 0.4 1.5 1.25 1.8 28.4 1483
0.75mm2
2x2x0.75 2 0.4 1.0 0.9 1.4 13.8 361
3x2x0.75 2 0.4 1.1 0.9 1.5 14.7 421
4x2x0.75 2 0.4 1.1 0.9 1.5 15.6 476
5x2x0.75 2 0.4 1.2 0.9 1.5 16.8 546
8x2x0.75 2 0.4 1.2 0.9 1.6 19.1 702
10x2x0.75 2 0.4 1.3 1.25 1.6 22.5 985
12x2x0.75 2 0.4 1.3 1.25 1.6 23.2 1070
16x2x0.75 2 0.4 1.4 1.25 1.7 25.3 1271
20x2x0.75 2 0.4 1.5 1.25 1.8 27.3 1472
24x2x0.75 2 0.4 1.5 1.25 1.8 30.3 1704
1.0mm2
2x2x1.0 2 0.4 1.0 0.9 1.4 14.5 400
3x2x1.0 2 0.4 1.1 0.9 1.5 15.5 470
4x2x1.0 2 0.4 1.2 0.9 1.5 16.8 548
5x2x1.0 2 0.4 1.2 0.9 1.6 18.1 626
8x2x1.0 2 0.4 1.2 0.9 1.6 20.4 805
10x2x1.0 2 0.4 1.3 1.25 1.7 24.2 1135
12x2x1.0 2 0.4 1.4 1.25 1.7 25.0 1244
16x2x1.0 2 0.4 1.5 1.25 1.8 27.5 1499
20x2x1.0 2 0.4 1.5 1.25 1.8 29.3 1710
24x2x1.0 2 0.4 1.6 1.25 1.9 33.6 2234
1.5mm2
2x2x1.5 2 0.5 1.1 0.9 1.5 16.6 499
3x2x1.5 2 0.5 1.2 0.9 1.6 17.7 590
4x2x1.5 2 0.5 1.2 0.9 1.6 19.0 678
5x2x1.5 2 0.5 1.3 1.25 1.6 21.2 910
8x2x1.5 2 0.5 1.3 1.25 1.7 24.2 1181
10x2x1.5 2 0.5 1.4 1.25 1.8 27.9 1444
12x2x1.5 2 0.5 1.5 1.25 1.8 28.9 1589
16x2x1.5 2 0.5 1.6 1.6 1.9 32.5 2128
20x2x1.5 2 0.5 1.7 1.6 2.0 35.1 2468
24x2x1.5 2 0.5 1.8 1.6 2.0 39.3 2642
500V
导体 RE-2X(St)YSWAY
对数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm mm mm kg/km
0.5mm2
2x2x0.5 2 0.6 1.0 0.9 1.4 14.6 381
3x2x0.5 2 0.6 1.1 0.9 1.5 15.6 441
4x2x0.5 2 0.6 1.1 0.9 1.5 16.6 498
5x2x0.5 2 0.6 1.2 0.9 1.6 18.1 578
8x2x0.5 2 0.6 1.2 1.25 1.6 21.1 853
10x2x0.5 2 0.6 1.3 1.25 1.7 24.3 1038
12x2x0.5 2 0.6 1.4 1.25 1.7 25.1 1127
16x2x0.5 2 0.6 1.5 1.25 1.8 27.6 1343
20x2x0.5 2 0.6 1.5 1.25 1.8 29.4 1515
24x2x0.5 2 0.6 1.6 1.6 1.9 33.7 1999
0.75mm2
2x2x0.75 2 0.6 1.1 0.9 1.5 15.6 431
3x2x0.75 2 0.6 1.1 0.9 1.5 16.3 482
4x2x0.75 2 0.6 1.2 0.9 1.6 17.8 567
5x2x0.75 2 0.6 1.2 0.9 1.6 19.0 637
8x2x0.75 2 0.6 1.3 1.25 1.6 22.4 959
10x2x0.75 2 0.6 1.4 1.25 1.7 25.7 1168
12x2x0.75 2 0.6 1.4 1.25 1.7 26.4 1255
16x2x0.75 2 0.6 1.5 1.25 1.8 29.1 1504
20x2x0.75 2 0.6 1.6 1.6 1.9 32.1 1940
24x2x0.75 2 0.6 1.7 1.6 2.0 36.1 2281
1.0mm2
2x2x1.0 2 0.6 1.1 0.9 1.5 16.4 471
3x2x1.0 2 0.6 1.2 0.9 1.5 17.3 543
4x2x1.0 2 0.6 1.2 0.9 1.6 18.7 629
5x2x1.0 2 0.6 1.3 1.25 1.6 20.9 847
8x2x1.0 2 0.6 1.3 1.25 1.7 23.8 1085
10x2x1.0 2 0.6 1.4 1.25 1.7 27.2 1312
12x2x1.0 2 0.6 1.5 1.25 1.8 28.3 1449
16x2x1.0 2 0.6 1.6 1.6 1.9 32.0 1941
20x2x1.0 2 0.6 1.7 1.6 1.9 34.2 2222
24x2x1.0 2 0.6 1.8 1.6 2.0 38.5 2617
1.5mm2
2x2x1.5 2 0.6 1.1 0.9 1.5 17.3 526
3x2x1.5 2 0.6 1.2 0.9 1.6 18.5 622
4x2x1.5 2 0.6 1.3 0.9 1.6 20.0 729
5x2x1.5 2 0.6 1.3 1.25 1.7 22.4 971
8x2x1.5 2 0.6 1.4 1.25 1.7 25.6 1265
10x2x1.5 2 0.6 1.5 1.25 1.8 29.6 1546
12x2x1.5 2 0.6 1.6 1.25 1.9 30.7 1714
16x2x1.5 2 0.6 1.7 1.6 2.0 34.6 2289
20x2x1.5 2 0.6 1.8 1.6 2.0 37.1 2634
24x2x1.5 2 0.6 1.9 1.6 2.1 41.8 3105
2.5mm2
2x2x2.5 2 0.7 1.2 0.9 1.6 19.9 670
3x2x2.5 2 0.7 1.3 1.25 1.0 21.8 921
4x2x2.5 2 0.7 1.4 1.25 1.7 23.8 1089
5x2x2.5 2 0.7 1.5 1.25 1.8 26.0 1268
8x2x2.5 2 0.7 1.6 1.25 1.8 29.9 1673
10x2x2.5 2 0.7 1.7 1.6 2.0 35.5 2288
12x2x2.5 2 0.7 1.8 1.6 2.0 36.6 2512
16x2x2.5 2 0.7 1.9 1.6 2.1 40.4 3036
20x2x2.5 2 0.7 2.1 1.6 2.2 43.8 3564
24x2x2.5 2 0.7 2.2 1.6 2.4 49.6 4231
