防火阻燃总屏蔽铠装仪表电缆(多对)

RE-2X(St)YSWAY

防火阻燃总屏蔽铠装仪表电缆(多对)

应用

XLPE 绝缘铠装电缆通常用于机械损伤风险增加的情况。镀锌钢丝铠装提供极好的保护。一般用于工业过程制造工厂内的通信、数据和语音传输信号和服务。

标准

  • 设计符合BS EN 50288-7 (老标准BS 5308)

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

300,500V

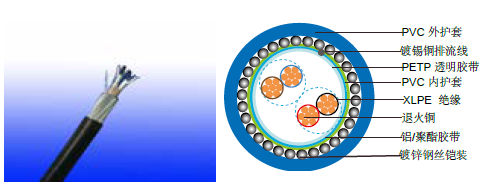

线缆结构

导体: 根据IEC 60228 class 1, 2和5规定，普通或金属涂层铜线，实心、绞合或柔性。
绝缘: 挤压XLPE复合材料符合en50290 -2-29。可提供PVC、PE、PP复合材料作为选择。
对绞：两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2) 或150mm (2.5mm2).
绕包带：PETP透明胶带。
总屏蔽含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
内护套: 热塑性PVC复合物符合 EN 50290-2-22.
铠装: 镀锌钢丝铠装铠装.
外护套: 热塑性PVC复合物符合 EN 50290-2-22.
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色: 颜色和/或额外的环形标记和/或通过使用颜色实现的符号
绝缘 或通过挤压、印刷或涂色的彩色表面
外护套: 黑. 其他颜色可根据客户要求.

物理性能和热性能

工作温度范围: -30°C - +90°C
安装温度范围: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 10 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000

500V

导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)YSWAY
对数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm mm mm kg/km
0.5mm2
1x2x0.5 2 0.4 0.9 0.9 1.3 9.9 201
2x2x0.5 2 0.4 0.9 0.9 1.4 12.3 289
3x2x0.5 2 0.4 1.0 0.9 1.4 12.9 327
4x2x0.5 2 0.4 1.0 0.9 1.4 13.6 365
5x2x0.5 2 0.4 1.1 0.9 1.5 14.9 423
8x2x0.5 2 0.4 1.1 0.9 1.5 16.6 524
10x2x0.5 2 0.4 1.1 0.9 1.5 18.5 618
12x2x0.5 2 0.4 1.2 0.9 1.5 19.2 676
16x2x0.5 2 0.4 1.2 0.9 1.6 20.9 797
20x2x0.5 2 0.4 1.3 0.9 1.6 22.4 916
24x2x0.5 2 0.4 1.3 1.25 1.7 25.7 1227
0.75mm2
1x2x0.75 2 0.4 0.9 0.9 1.3 10.2 217
2x2x0.75 2 0.4 1.0 0.9 1.4 13.1 327
3x2x0.75 2 0.4 1.0 0.9 1.4 13.5 363
4x2x0.75 2 0.4 1.1 0.9 1.5 14.8 426
5x2x0.75 2 0.4 1.1 0.9 1.5 15.7 476
8x2x0.75 2 0.4 1.1 0.9 1.5 17.5 598
10x2x0.75 2 0.4 1.2 0.9 1.6 20.1 733
12x2x0.75 2 0.4 1.2 0.9 1.6 20.6 790
16x2x0.75 2 0.4 1.3 0.9 1.6 22.5 944
20x2x0.75 2 0.4 1.4 1.25 1.7 25.0 1254
24x2x0.75 2 0.4 1.4 1.25 1.8 27.9 1460
1.0mm2
1x2x1.0 2 0.4 0.9 0.9 1.3 10.6 237
2x2x1.0 2 0.4 1.0 0.9 1.4 13.8 364
3x2x1.0 2 0.4 1.1 0.9 1.5 14.7 425
4x2x1.0 2 0.4 1.1 0.9 1.5 15.6 482
5x2x1.0 2 0.4 1.1 0.9 1.5 16.6 542
8x2x1.0 2 0.4 1.2 0.9 1.5 18.9 706
10x2x1.0 2 0.4 1.2 0.9 1.6 21.5 852
12x2x1.0 2 0.4 1.3 0.9 1.6 22.2 940
16x2x1.0 2 0.4 1.4 1.25 1.7 25.2 1297
20x2x1.0 2 0.4 1.4 1.25 1.8 27.0 1488
24x2x1.0 2 0.4 1.5 1.25 1.8 30.2 1745
1.5mm2
1x2x1.5 2 0.5 0.9 0.9 1.4 11.8 284
2x2x1.5 2 0.5 1.1 0.9 1.5 15.7 455
3x2x1.5 2 0.5 1.1 0.9 1.5 16.3 518
4x2x1.5 2 0.5 1.2 0.9 1.6 17.9 614
5x2x1.5 2 0.5 1.2 0.9 1.6 19.1 696
8x2x1.5 2 0.5 1.3 0.9 1.6 22.5 1057
10x2x1.5 2 0.5 1.4 1.25 1.7 25.9 1286
12x2x1.5 2 0.5 1.4 1.25 1.7 26.5 1395
16x2x1.5 2 0.5 1.5 1.25 1.8 29.3 1689
20x2x1.5 2 0.5 1.6 1.25 1.9 32.3 2172
24x2x1.5 2 0.5 1.7 1.25 1.9 36.1 2544
500V
导体 RE-2X(St)YSWAY
对数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm mm mm kg/km
0.5mm2
1x2x0.5 2 0.6 0.9 0.9 1.3 10.7 228
2x2x0.5 2 0.6 1.0 0.9 1.4 13.8 345
3x2x0.5 2 0.6 1.0 0.9 1.4 14.3 380
4x2x0.5 2 0.6 1.1 0.9 1.5 15.6 444
5x2x0.5 2 0.6 1.1 0.9 1.5 16.6 494
8x2x0.5 2 0.6 1.2 0.9 1.5 18.9 628
10x2x0.5 2 0.6 1.2 0.9 1.6 21.6 754
12x2x0.5 2 0.6 1.3 0.9 1.6 22.3 823
16x2x0.5 2 0.6 1.4 0.9 1.7 24.6 986
20x2x0.5 2 0.6 1.4 0.9 1.7 26.2 1114
24x2x0.5 2 0.6 1.5 1.25 1.8 30.3 1509
0.75mm2
1x2x0.75 2 0.6 0.9 0.9 1.3 11.0 245
2x2x0.75 2 0.6 1.0 0.9 1.4 14.4 374
3x2x0.75 2 0.6 1.1 0.9 1.5 15.4 434
4x2x0.75 2 0.6 1.1 0.9 1.5 16.3 489
5x2x0.75 2 0.6 1.2 0.9 1.5 17.6 560
8x2x0.75 2 0.6 1.2 0.9 1.6 20.1 715
10x2x0.75 2 0.6 1.3 0.9 1.6 23.0 865
12x2x0.75 2 0.6 1.3 0.9 1.7 23.7 943
16x2x0.75 2 0.6 1.4 0.9 1.7 26.0 1125
20x2x0.75 2 0.6 1.5 1.25 1.8 28.8 1488
24x2x0.75 2 0.6 1.6 1.25 1.9 33.1 1963
1.0mm2
1x2x1.0 2 0.6 0.9 0.9 1.3 11.4 265
2x2x1.0 2 0.6 1.0 0.9 1.4 15.1 411
3x2x1.0 2 0.6 1.1 0.9 1.5 16.1 481
4x2x1.0 2 0.6 1.1 0.9 1.5 17.2 547
5x2x1.0 2 0.6 1.2 0.9 1.6 18.8 637
8x2x1.0 2 0.6 1.2 0.9 1.6 21.2 814
10x2x1.0 2 0.6 1.3 0.9 1.7 24.5 1000
12x2x1.0 2 0.6 1.4 0.9 1.7 25.4 1100
16x2x1.0 2 0.6 1.5 1.25 1.8 28.7 1511
20x2x1.0 2 0.6 1.5 1.25 1.8 30.6 1718
24x2x1.0 2 0.6 1.6 1.25 1.9 34.5 2031
1.5mm2
1x2x1.5 2 0.6 0.9 0.9 1.3 12.2 298
2x2x1.5 2 0.6 1.1 0.9 1.5 16.4 480
3x2x1.5 2 0.6 1.2 0.9 1.5 17.3 558
4x2x1.5 2 0.6 1.2 0.9 1.6 18.6 648
5x2x1.5 2 0.6 1.3 0.9 1.6 20.9 871
8x2x1.5 2 0.6 1.3 0.9 1.7 23.8 1124
10x2x1.5 2 0.6 1.4 1.25 1.8 27.4 1373
12x2x1.5 2 0.6 1.5 1.25 1.8 28.3 1507
16x2x1.5 2 0.6 1.6 1.25 1.9 31.2 1821
20x2x1.5 2 0.6 1.7 1.25 2.0 34.3 2335
24x2x1.5 2 0.6 1.8 1.25 2.0 38.5 2335
2.5mm2
1x2x2.5 2 0.7 1.0 0.9 1.4 13.6 407
2x2x2.5 2 0.7 1.2 0.9 1.5 18.6 626
3x2x2.5 2 0.7 1.2 0.9 1.6 19.6 733
4x2x2.5 2 0.7 1.3 1.25 1.6 22.0 996
5x2x2.5 2 0.7 1.4 1.25 1.7 24.0 1160
8x2x2.5 2 0.7 1.4 1.25 1.7 27.3 1508
10x2x2.5 2 0.7 1.6 1.6 1.9 32.8 2091
12x2x2.5 2 0.7 1.6 1.6 1.9 33.7 2272
16x2x2.5 2 0.7 1.7 1.6 2.0 37.1 2746
20x2x2.5 2 0.7 1.9 1.6 2.1 40.2 3325
24x2x2.5 2 0.7 2.0 1.6 2.2 45.4 3809
