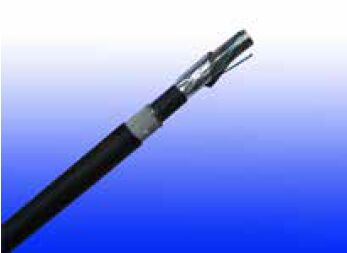

防火阻燃总屏蔽铠装仪表电缆(多芯)

RE-2X(St)YSWAY

防火阻燃总屏蔽铠装仪表电缆(多芯)防火阻燃总屏蔽铠装仪表电缆(多芯)

应用

铠装XLPE通常用于机械损伤风险增加的情况。镀锌钢丝铠装提供极好的保护。一般用于工业过程制造工厂内的通信、数据和语音传输信号和服务。

标准

  • 设计符合BS EN 50288-7 (老标准BS 5308)

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

300,500V

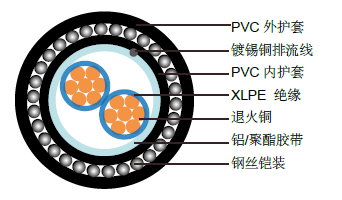

线缆结构

导体: 根据IEC 60228 class 1, 2和5规定，普通或金属涂层铜线，实心、绞合或柔性。
绝缘: 挤压XLPE复合材料符合en50290 -2-29。可提供PVC、PE、PP复合材料作为选择。
总屏蔽：含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
内护套: 热塑性PVC复合物符合 EN 50290-2-22.
铠装：镀锌钢丝铠装 。
外护套: 热塑性PVC复合物符合 EN 50290-2-22.
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色: 颜色和/或其他环形标记和/或符号，通过使用有色绝缘材料或通过挤压、印刷或绘画的有色表面实现。
外护套: 黑. 其他颜色可根据客户要求.

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 10 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000

500V

导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)YSWAY
芯数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称钢丝直径 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm mm mm kg/km
0.5mm2
2x0.5 2 0.4 0.9 0.9 1.3 9.9 201
3x0.5 2 0.4 0.9 0.9 1.3 10.1 217
4x0.5 2 0.4 0.9 0.9 1.3 10.6 238
5x0.5 2 0.4 0.9 0.9 1.3 11.1 260
8x0.5 2 0.4 1.0 0.9 1.4 12.5 329
10x0.5 2 0.4 1.0 0.9 1.4 13.7 382
12x0.5 2 0.4 1.0 0.9 1.4 14.0 405
14x0.5 2 0.4 1.0 0.9 1.4 14.4 434
16x0.5 2 0.4 1.0 0.9 1.4 15.0 464
20x0.5 2 0.4 1.1 0.9 1.5 16.1 537
24x0.5 2 0.4 1.1 0.9 1.5 17.6 614
27x0.5 2 0.4 1.1 0.9 1.5 17.8 645
30x0.5 2 0.4 1.2 0.9 1.5 18.5 695
37x0.5 2 0.4 1.2 0.9 1.6 19.7 789
40x0.5 2 0.4 1.2 1.25 1.6 20.9 953
0.75mm2
2x0.75 2 0.4 0.9 0.9 1.3 10.2 217
3x0.75 2 0.4 0.9 0.9 1.3 10.5 237
4x0.75 2 0.4 0.9 0.9 1.4 11.2 266
5x0.75 2 0.4 1.0 0.9 1.4 12.0 302
8x0.75 2 0.4 1.0 0.9 1.4 13.1 368
10x0.75 2 0.4 1.1 0.9 1.5 14.8 447
12x0.75 2 0.4 1.1 0.9 1.5 15.1 477
14x0.75 2 0.4 1.1 0.9 1.5 15.6 513
16x0.75 2 0.4 1.1 0.9 1.5 16.2 551
20x0.75 2 0.4 1.2 0.9 1.6 17.4 639
24x0.75 2 0.4 1.3 0.9 1.6 19.3 746
27x0.75 2 0.4 1.3 0.9 1.6 19.6 787
30x0.75 2 0.4 1.3 0.9 1.6 20.1 834
37x0.75 2 0.4 1.3 1.25 1.7 22.1 1084
40x0.75 2 0.4 1.4 1.25 1.7 22.8 1153
1.0mm2
2x1.0 2 0.4 0.9 0.9 1.3 10.6 237
3x1.0 2 0.4 0.9 0.9 1.3 11.0 261
4x1.0 2 0.4 0.9 0.9 1.4 11.7 296
5x1.0 2 0.4 0.9 0.9 1.4 12.3 329
8x1.0 2 0.4 1.0 0.9 1.4 13.8 419
10x1.0 2 0.4 1.0 0.9 1.5 15.5 500
12x1.0 2 0.4 1.0 0.9 1.5 15.8 538
14x1.0 2 0.4 1.0 0.9 1.5 16.4 583
16x1.0 2 0.4 1.1 0.9 1.5 17.2 641
20x1.0 2 0.4 1.2 0.9 1.5 18.3 739
24x1.0 2 0.4 1.2 0.9 1.6 20.3 862
27x1.0 2 0.4 1.2 1.25 1.6 21.3 1042
30x1.0 2 0.4 1.2 1.25 1.6 21.9 1106
37x1.0 2 0.4 1.3 1.25 1.7 23.5 1278
40x1.0 2 0.4 1.3 1.25 1.7 24.2 1346
1.5mm2
2x1.5 2 0.5 0.9 0.9 1.4 11.8 284
3x1.5 2 0.5 0.9 0.9 1.4 12.2 316
4x1.5 2 0.5 1.0 0.9 1.4 13.1 366
5x1.5 2 0.5 1.0 0.9 1.4 13.8 409
8x1.5 2 0.5 1.1 0.9 1.5 15.7 536
10x1.5 2 0.5 1.1 0.9 1.5 17.6 635
12x1.5 2 0.5 1.1 0.9 1.5 18.0 688
14x1.5 2 0.5 1.2 0.9 1.5 18.8 762
16x1.5 2 0.5 1.2 0.9 1.6 19.8 836
20x1.5 2 0.5 1.3 1.25 1.6 21.8 1100
24x1.5 2 0.5 1.3 1.25 1.7 24.2 1281
27x1.5 2 0.5 1.4 1.25 1.7 24.8 1375
30x1.5 2 0.5 1.4 1.25 1.7 25.5 1464
37x1.5 2 0.5 1.4 1.25 1.8 27.2 1681
40x1.5 2 0.5 1.5 1.25 1.8 28.2 1792
500V
导体 RE-2X(St)YSWAY
芯数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称钢丝直径 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm mm mm kg/km
0.5mm2
2x0.5 2 0.6 0.9 0.9 1.3 10.7 228
3x0.5 2 0.6 0.9 0.9 1.3 11.0 247
4x0.5 2 0.6 0.9 0.9 1.4 11.7 278
5x0.5 2 0.6 0.9 0.9 1.4 12.4 305
8x0.5 2 0.6 1.0 0.9 1.4 13.8 381
10x0.5 2 0.6 1.0 0.9 1.5 15.5 452
12x0.5 2 0.6 1.1 0.9 1.5 16.0 491
14x0.5 2 0.6 1.1 0.9 1.5 16.6 527
16x0.5 2 0.6 1.1 0.9 1.5 17.2 564
20x0.5 2 0.6 1.2 0.9 1.5 18.4 643
24x0.5 2 0.6 1.2 0.9 1.6 20.4 747
27x0.5 2 0.6 1.2 0.9 1.6 20.7 784
30x0.5 2 0.6 1.3 0.9 1.6 21.5 843
37x0.5 2 0.6 1.3 0.9 1.6 22.7 947
40x0.5 2 0.6 1.3 1.25 1.7 24.2 1153
0.75mm2
2x0.75 2 0.6 0.9 0.9 1.3 11.0 245
3x0.75 2 0.6 0.9 0.9 1.3 11.4 267
4x0.75 2 0.6 0.9 0.9 1.4 12.2 302
5x0.75 2 0.6 1.0 0.9 1.4 13.0 343
8x0.75 2 0.6 1.0 0.9 1.4 14.4 422
10x0.75 2 0.6 1.0 0.9 1.5 16.2 503
12x0.75 2 0.6 1.0 0.9 1.5 16.6 537
14x0.75 2 0.6 1.1 0.9 1.5 17.4 591
16x0.75 2 0.6 1.1 0.9 1.5 18.1 636
20x0.75 2 0.6 1.2 0.9 1.6 19.5 738
24x0.75 2 0.6 1.3 0.9 1.6 21.7 863
27x0.75 2 0.6 1.3 0.9 1.6 22.0 910
30x0.75 2 0.6 1.3 0.9 1.6 22.6 965
37x0.75 2 0.6 1.4 1.25 1.7 25.1 1271
40x0.75 2 0.6 1.4 1.25 1.7 25.8 1335
1.0mm2
2x1.0 2 0.6 0.9 0.9 1.3 11.4 265
3x1.0 2 0.6 0.9 0.9 1.4 12.0 297
4x1.0 2 0.6 1.0 0.9 1.4 12.9 342
5x1.0 2 0.6 1.0 0.9 1.4 13.6 380
8x1.0 2 0.6 1.0 0.9 1.4 15.1 473
10x1.0 2 0.6 1.1 0.9 1.5 17.3 578
12x1.0 2 0.6 1.1 0.9 1.5 17.7 622
14x1.0 2 0.6 1.1 0.9 1.5 18.3 674
16x1.0 2 0.6 1.2 0.9 1.6 19.4 749
20x1.0 2 0.6 1.2 0.9 1.6 20.6 849
24x1.0 2 0.6 1.3 0.9 1.6 22.9 996
27x1.0 2 0.6 1.3 1.25 1.7 24.2 1213
30x1.0 2 0.6 1.3 1.25 1.7 24.9 1286
37x1.0 2 0.6 1.4 1.25 1.7 26.5 1472
40x1.0 2 0.6 1.4 1.25 1.8 27.5 1563
1.5mm2
2x1.5 2 0.6 0.9 0.9 1.3 12.2 298
3x1.5 2 0.6 1.0 0.9 1.4 12.8 341
4x1.5 2 0.6 1.0 0.9 1.4 13.5 385
5x1.5 2 0.6 1.0 0.9 1.4 14.3 431
8x1.5 2 0.6 1.1 0.9 1.5 16.4 565
10x1.5 2 0.6 1.2 0.9 1.5 18.6 682
12x1.5 2 0.6 1.2 0.9 1.6 19.2 747
14x1.5 2 0.6 1.2 0.9 1.6 19.9 814
16x1.5 2 0.6 1.2 0.9 1.6 20.7 883
20x1.5 2 0.6 1.3 1.25 1.7 23.1 1172
24x1.5 2 0.6 1.4 1.25 1.7 25.6 1371
27x1.5 2 0.6 1.4 1.25 1.7 26.1 1452
30x1.5 2 0.6 1.4 1.25 1.8 27.0 1558
37x1.5 2 0.6 1.5 1.25 1.8 28.8 1794
40x1.5 2 0.6 1.5 1.25 1.8 29.7 1893
2.5mm2
2x2.5 2 0.7 1.0 0.9 1.4 13.6 369
3x2.5 2 0.7 1.0 0.9 1.4 14.1 419
4x2.5 2 0.7 1.0 0.9 1.4 15.0 479
5x2.5 2 0.7 1.1 0.9 1.5 16.4 561
8x2.5 2 0.7 1.2 0.9 1.5 18.6 738
10x2.5 2 0.7 1.3 0.9 1.6 21.4 906
12x2.5 2 0.7 1.3 0.9 1.6 22.0 990
14x2.5 2 0.7 1.3 1.25 1.7 23.8 1240
16x2.5 2 0.7 1.4 1.25 1.7 25.0 1363
20x2.5 2 0.7 1.4 1.25 1.8 26.7 1572
24x2.5 2 0.7 1.5 1.25 1.8 29.8 1845
27x2.5 2 0.7 1.6 1.25 1.9 30.7 2000
30x2.5 2 0.7 1.6 1.25 1.9 31.6 2138
37x2.5 2 0.7 1.7 1.25 1.9 33.8 2479
40x2.5 2 0.7 1.7 1.25 2.0 35.0 2640
注:可根据用户要求提供其它导线尺寸和芯型配置。
