Fireguard 防火阻燃单对屏蔽和总屏蔽仪表电缆(多对)

RE-2X(St)Y PiMF

防火阻燃单对屏蔽和总屏蔽仪表电缆(多对)

应用

XLPE绝缘非铠装电缆通常用于室内安装，适用于潮湿和潮湿的区域。一般用于工业过程制造工厂内的通信、数据和语音传输信号和服务。

标准

  • 设计符合BS EN 50288-7 (老标准BS 5308)

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

300,500V

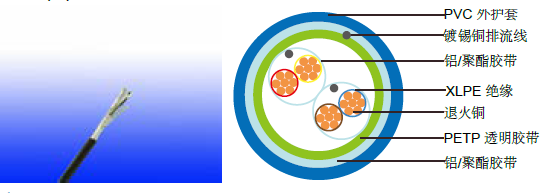

线缆结构

导体: 根据IEC 60228 class 1, 2和5规定，普通或金属涂层铜线，实心、绞合或柔性。
绝缘: 挤压XLPE复合材料符合en50290 -2-29。可提供PVC、PE、PP复合材料作为选择。
对绞：两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2) 或150mm (2.5mm2).
单对屏蔽: 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。
绕包带：PETP透明胶带。
总屏蔽 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
外护套: 热塑性PVC复合物符合 EN 50290-2-22.
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色: 颜色和/或额外的环形标记和/或通过使用颜色实现的符号
绝缘 或通过挤压、印刷或涂色的彩色表面
外护套: 黑. 其他颜色可根据客户要求.

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 7.5 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000

500V

导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)Y
芯数 X 截面积 导体类型 标称绝缘厚度 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm kg/km
0.5mm2
2x2x0.5 2 0.4 1.0 8.6 85
3x2x0.5 2 0.4 1.0 9.0 109
4x2x0.5 2 0.4 1.1 10.1 139
5x2x0.5 2 0.4 1.1 11.0 165
8x2x0.5 2 0.4 1.1 12.9 238
10x2x0.5 2 0.4 1.2 15.3 301
12x2x0.5 2 0.4 1.2 15.8 345
16x2x0.5 2 0.4 1.3 17.7 448
20x2x0.5 2 0.4 1.4 19.4 550
24x2x0.5 2 0.4 1.5 22.3 664
0.75mm2
2x2x0.75 2 0.4 1.0 9.2 100
3x2x0.75 2 0.4 1.1 9.9 135
4x2x0.75 2 0.4 1.1 10.8 167
5x2x0.75 2 0.4 1.2 12.0 205
8x2x0.75 2 0.4 1.2 14.1 298
10x2x0.75 2 0.4 1.3 16.8 375
12x2x0.75 2 0.4 1.3 17.3 432
16x2x0.75 2 0.4 1.4 19.4 560
20x2x0.75 2 0.4 1.5 21.2 688
24x2x0.75 2 0.4 1.5 24.2 817
1.0mm2
2x2x1.0 2 0.4 1.0 9.9 120
3x2x1.0 2 0.4 1.1 10.7 163
4x2x1.0 2 0.4 1.2 12.0 209
5x2x1.0 2 0.4 1.2 13.1 251
8x2x1.0 2 0.4 1.2 15.4 369
10x2x1.0 2 0.4 1.3 18.3 464
12x2x1.0 2 0.4 1.4 19.1 546
16x2x1.0 2 0.4 1.5 21.4 709
20x2x1.0 2 0.4 1.5 23.2 860
24x2x1.0 2 0.4 1.6 26.6 1037
1.5mm2
2x2x1.5 2 0.5 1.1 11.8 164
3x2x1.5 2 0.5 1.2 12.7 223
4x2x1.5 2 0.5 1.2 14.0 279
5x2x1.5 2 0.5 1.3 15.5 344
8x2x1.5 2 0.5 1.3 18.3 508
10x2x1.5 2 0.5 1.4 21.8 639
12x2x1.5 2 0.5 1.5 22.8 752
16x2x1.5 2 0.5 1.6 25.5 978
20x2x1.5 2 0.5 1.7 27.9 1202
24x2x1.5 2 0.5 1.8 32.1 1447
500V
导体 RE-2X(St)YSWAY
芯数 X 截面积 导体类型 标称绝缘厚度 标称外护套厚度 标称总直径 大约重量
mm2 mm mm mm kg/km
0.5mm2
2x2x0.5 2 0.6 1.0 10.0 101
3x2x0.5 2 0.6 1.1 10.8 133
4x2x0.5 2 0.6 1.1 11.8 164
5x2x0.5 2 0.6 1.2 13.1 201
8x2x0.5 2 0.6 1.2 15.4 289
10x2x0.5 2 0.6 1.3 18.4 365
12x2x0.5 2 0.6 1.4 19.2 427
16x2x0.5 2 0.6 1.5 21.5 550
20x2x0.5 2 0.6 1.5 23.3 661
24x2x0.5 2 0.6 1.6 26.7 798
0.75mm2
2x2x0.75 2 0.6 1.1 10.8 122
3x2x0.75 2 0.6 1.1 11.5 156
4x2x0.75 2 0.6 1.2 12.8 199
5x2x0.75 2 0.6 1.2 14.0 237
8x2x0.75 2 0.6 1.3 16.7 353
10x2x0.75 2 0.6 1.4 19.8 444
12x2x0.75 2 0.6 1.4 20.5 509
16x2x0.75 2 0.6 1.5 23.0 659
20x2x0.75 2 0.6 1.6 25.1 807
24x2x0.75 2 0.6 1.7 28.9 973
1.0mm2
2x2x1.0 2 0.6 1.1 11.6 143
3x2x1.0 2 0.6 1.2 12.5 191
4x2x1.0 2 0.6 1.2 13.7 238
5x2x1.0 2 0.6 1.3 15.2 292
8x2x1.0 2 0.6 1.3 17.9 427
10x2x1.0 2 0.6 1.4 21.3 537
12x2x1.0 2 0.6 1.5 22.2 630
16x2x1.0 2 0.6 1.6 25.0 816
20x2x1.0 2 0.6 1.7 27.2 1000
24x2x1.0 2 0.6 1.8 31.3 1204
1.5mm2
2x2x1.5 2 0.6 1.1 12.5 173
3x2x1.5 2 0.6 1.2 13.5 235
4x2x1.5 2 0.6 1.3 15.0 302
5x2x1.5 2 0.6 1.3 16.5 362
8x2x1.5 2 0.6 1.4 19.7 545
10x2x1.5 2 0.6 1.5 23.5 685
12x2x1.5 2 0.6 1.6 24.4 804
16x2x1.5 2 0.6 1.7 27.4 1043
20x2x1.5 2 0.6 1.8 29.9 1281
24x2x1.5 2 0.6 1.9 34.4 1541
2.5mm2
2x2x2.5 2 0.7 1.2 14.9 245
3x2x2.5 2 0.7 1.3 16.1 335
4x2x2.5 2 0.7 1.4 17.9 432
5x2x2.5 2 0.7 1.5 19.9 531
8x2x2.5 2 0.7 1.6 23.8 801
10x2x2.5 2 0.7 1.7 28.3 1005
12x2x2.5 2 0.7 1.8 29.4 1180
16x2x2.5 2 0.7 1.9 33.0 1533
20x2x2.5 2 0.7 2.1 36.2 1901
24x2x2.5 2 0.7 2.2 41.6 2284
