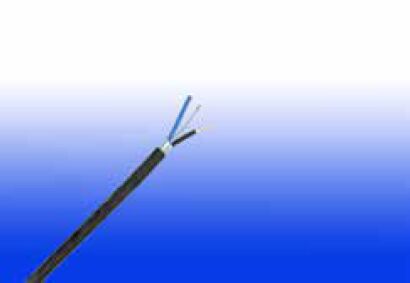

Fireguard防火阻燃总屏蔽仪表电缆(多芯)

RE-2X(St)Y

Fireguard防火阻燃整体屏蔽仪表电缆(多芯)Fireguard防火阻燃整体屏蔽仪表电缆(多芯)

应用

非铠装XLPE通常用于室内安装,适用于潮湿和潮湿的区域。一般用于工业过程制造工厂内的通信、数据和语音传输信号和服务。

标准

  • 设计符合BS EN 50288-7 (老标准BS 5308)

防火性能

阻燃性(单根垂直线缆测试) BS EN 60332-1-2

额定电压

300,500V

线缆结构

导体 符合IEC 60228 class 1, 2和5规定,普通或金属涂层铜线,实心、绞合或柔性。
绝缘: 挤压XLPE复合材料符合en50290 -2-29。可提供PVC、PE、PP复合材料作为选择。

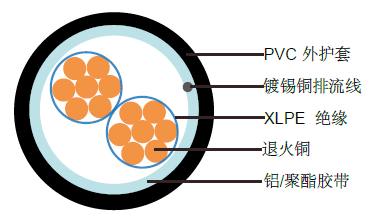

总屏蔽 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
外护套: 热塑性PVC复合物符合 EN 50290-2-22.
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色: 颜色和/或其他环形标记和/或符号,通过使用有色绝缘材料或通过挤压、印刷或绘画的有色表面实现。
外护套: 黑. 其他颜色可根据客户要求.

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 7.5 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000

500V

导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最小绝缘电阻 (20°C) Mohm/km 1000
最大互容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)Y
芯数 x 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No.xmm²    mm MM mm kg/km
0.5mm2
2x0.5 2 0.4 0.9 5.5 40
3x0.5 2 0.4 0.9 5.7 49
4x0.5 2 0.4 0.9 6.2 59
5x0.5 2 0.4 0.9 6.7 69
8x0.5 2 0.4 1.0 8.0 101
10x0.5 2 0.4 1.0 9.1 123
12x0.5 2 0.4 1.0 9.4 139
14x0.5 2 0.4 1.0 9.8 157
16x0.5 2 0.4 1.0 10.3 175
20x0.5 2 0.4 1.1 11.3 215
24x0.5 2 0.4 1.1 12.8 254
27x0.5 2 0.4 1.1 13.0 279
30x0.5 2 0.4 1.2 13.7 311
37x0.5 2 0.4 1.2 14.7 370
40x0.5 2 0.4 1.2 15.2 397
0.75mm2
2x0.75 2 0.4 0.9 5.8 47
3x0.75 2 0.4 0.9 6.1 59
4x0.75 2 0.4 0.9 6.6 72
5x0.75 2 0.4 1.0 7.4 88
8x0.75 2 0.4 1.0 8.5 125
10x0.75 2 0.4 1.1 10.0 158
12x0.75 2 0.4 1.1 10.3 181
14x0.75 2 0.4 1.1 10.8 204
16x0.75 2 0.4 1.1 11.4 228
20x0.75 2 0.4 1.2 12.4 280
24x0.75 2 0.4 1.3 14.3 339
27x0.75 2 0.4 1.3 14.6 372
30x0.75 2 0.4 1.3 15.1 406
37x0.75 2 0.4 1.3 16.2 485
40x0.75 2 0.4 1.4 16.9 528
1.0mm2
2x1.0 2 0.4 0.9 6.2 57
3x1.0 2 0.4 0.9 6.6 72
4x1.0 2 0.4 0.9 7.1 89
5x1.0 2 0.4 0.9 7.7 106
8x1.0 2 0.4 1.0 9.2 158
10x1.0 2 0.4 1.0 10.7 195
12x1.0 2 0.4 1.0 11.0 224
14x1.0 2 0.4 1.0 11.6 255
16x1.0 2 0.4 1.1 12.4 292
20x1.0 2 0.4 1.2 13.5 360
24x1.0 2 0.4 1.2 15.3 427
27x1.0 2 0.4 1.2 15.6 471
30x1.0 2 0.4 1.2 16.2 516
37x1.0 2 0.4 1.3 17.6 630
40x1.0 2 0.4 1.3 18.3 676
1.5mm2
2x1.5 2 0.5 0.9 7.2 74
3x1.5 2 0.5 0.9 7.6 97
4x1.5 2 0.5 1.0 8.5 124
5x1.5 2 0.5 1.0 9.2 149
8x1.5 2 0.5 1.1 10.9 224
10x1.5 2 0.5 1.1 12.8 276
12x1.5 2 0.5 1.1 13.2 318
14x1.5 2 0.5 1.2 14.0 370
16x1.5 2 0.5 1.2 14.8 415
20x1.5 2 0.5 1.3 16.1 512
24x1.5 2 0.5 1.3 18.3 609
27x1.5 2 0.5 1.4 18.9 682
30x1.5 2 0.5 1.4 19.6 748
37x1.5 2 0.5 1.4 21.1 901
40x1.5 2 0.5 1.5 22.1 978
500V
导体 RE-2X(St)Y
芯数 x 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总直径 大约重量
No.xmm²    mm MM mm kg/km
0.5mm2
2x0.5 2 0.6 0.9 6.3 47
3x0.5 2 0.6 0.9 6.6 57
4x0.5 2 0.6 0.9 7.1 69
5x0.5 2 0.6 0.9 7.8 81
8x0.5 2 0.6 1.0 9.2 119
10x0.5 2 0.6 1.0 10.7 146
12x0.5 2 0.6 1.1 11.2 171
14x0.5 2 0.6 1.1 11.8 192
16x0.5 2 0.6 1.1 12.4 214
20x0.5 2 0.6 1.2 13.6 262
24x0.5 2 0.6 1.2 15.4 310
27x0.5 2 0.6 1.2 15.7 339
30x0.5 2 0.6 1.3 16.5 378
37x0.5 2 0.6 1.3 17.7 449
40x0.5 2 0.6 1.3 18.3 480
0.75mm2
2x0.75 2 0.6 0.9 6.6 54
3x0.75 2 0.6 0.9 7.0 68
4x0.75 2 0.6 0.9 7.6 83
5x0.75 2 0.6 1.0 8.4 102
8x0.75 2 0.6 1.0 9.8 145
10x0.75 2 0.6 1.0 11.4 178
12x0.75 2 0.6 1.0 11.8 203
14x0.75 2 0.6 1.1 12.6 236
16x0.75 2 0.6 1.1 13.3 264
20x0.75 2 0.6 1.2 14.5 324
24x0.75 2 0.6 1.3 16.7 392
27x0.75 2 0.6 1.3 17.0 430
30x0.75 2 0.6 1.3 17.6 469
37x0.75 2 0.6 1.4 19.2 570
40x0.75 2 0.6 1.4 19.9 611
1.0mm2
2x1.0 2 0.6 0.9 7.0 64
3x1.0 2 0.6 0.9 7.4 82
4x1.0 2 0.6 1.0 8.3 105
5x1.0 2 0.6 1.0 9.0 124
8x1.0 2 0.6 1.0 10.5 179
10x1.0 2 0.6 1.1 12.5 226
12x1.0 2 0.6 1.1 12.9 260
14x1.0 2 0.6 1.1 13.5 295
16x1.0 2 0.6 1.2 14.4 337
20x1.0 2 0.6 1.2 15.6 407
24x1.0 2 0.6 1.3 17.9 492
27x1.0 2 0.6 1.3 18.3 541
30x1.0 2 0.6 1.3 19.0 592
37x1.0 2 0.6 1.4 20.6 721
40x1.0 2 0.6 1.4 21.4 774
1.5mm2
2x1.5 2 0.6 0.9 7.6 78
3x1.5 2 0.6 1.0 8.2 106
4x1.5 2 0.6 1.0 8.9 131
5x1.5 2 0.6 1.0 9.7 157
8x1.5 2 0.6 1.1 11.6 236
10x1.5 2 0.6 1.2 13.8 297
12x1.5 2 0.6 1.2 14.2 342
14x1.5 2 0.6 1.2 14.9 389
16x1.5 2 0.6 1.2 15.7 437
20x1.5 2 0.6 1.3 17.2 539
24x1.5 2 0.6 1.4 19.7 650
27x1.5 2 0.6 1.4 20.2 717
30x1.5 2 0.6 1.4 20.9 786
37x1.5 2 0.6 1.5 22.7 958
40x1.5 2 0.6 1.5 23.6 1028
2.5mm2
2x2.5 2 0.7 1.0 9.0 113
3x2.5 2 0.7 1.0 9.5 149
4x2.5 2 0.7 1.0 10.4 187
5x2.5 2 0.7 1.1 11.6 232
8x2.5 2 0.7 1.2 13.9 351
10x2.5 2 0.7 1.3 16.4 441
12x2.5 2 0.7 1.3 17.0 511
14x2.5 2 0.7 1.3 17.9 584
16x2.5 2 0.7 1.4 19.0 667
20x2.5 2 0.7 1.4 20.6 811
24x2.5 2 0.7 1.5 23.7 977
27x2.5 2 0.7 1.6 24.4 1093
30x2.5 2 0.7 1.6 25.3 1200
37x2.5 2 0.7 1.7 27.5 1463
40x2.5 2 0.7 1.7 28.5 1572
注:可根据用户要求提供其它线缆尺寸和芯型配置。
