防火阻燃超五类铜丝编织/ 钢丝编织/ 钢丝铠装数据电缆
FGD-CAT5EU/UTP4P24 CWB/SWB/SWA
FGD-CAT5EF/UTP4P24 CWB/SWB/SWA
FGD-CAT5ESF/UTP4P24 CWB/SWB/SWA
应用
超五类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。
标准
- ISO/IEC 11801、 EN 50173、 ANSI/TIA/EIA 568
防火性能
| 阻燃性（单根垂直线缆测试） | BS EN 60332-1-2 |
额定电压
300,500V

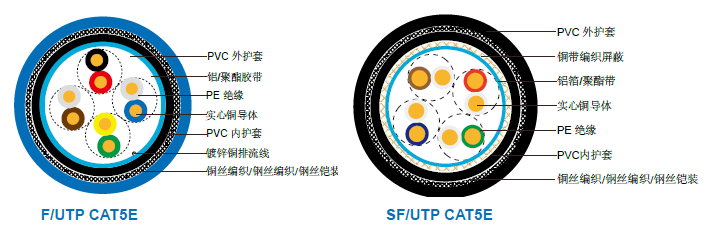

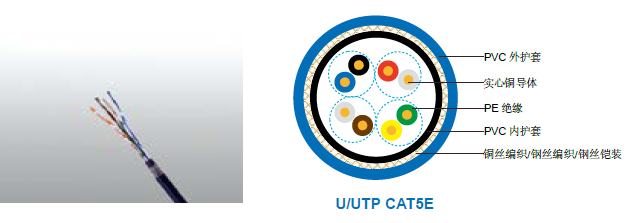

线缆结构
导体: 24AWG 实心裸铜绝缘: PE.
绞和：两个导体绝缘绞和成对。
内护套: 阻燃、低烟无卤聚烯烃，黑色.
铠装
CWB: 铜网编织
SWB: 钢丝编织铠装
SWA: 钢丝铠装
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。
Cat5EF/UTP: 此款线缆为铝箔总屏蔽带排流线。
Cat5ESF/UTP: 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。
物理性能和热性能
温度范围: -30°C - +75°C
最小弯曲半径安装(移动状态): 8 x OD
最小弯曲半径 操作温度 (固定状态): 4 x OD
电气性能
| AWG | 24 | |
|---|---|---|
| 标称导体外径 | mm | 0.50/0.51/0.53 |
| 最大直流阻抗@20°C | Ω/100m | 9.38 |
| 最大直流不平衡阻抗 | % | 5 |
| 最大互容 | pF/m | 55.8 |
| 最大不平衡电容 | pF/100m | 330 |
| 特性阻抗@1-100MHz | Ω | 100±15 |
| 最大传播延时差异 | ns/100m | 45 |
传输性能
| FREQ MHz |
衰减 dB/100m | 最小近端串扰 dB |
最小近端串扰功率和 dB |
最小远端串扰 dB/100m |
最小等效远端串扰功率和 dB/100m |
最小回波损耗 dB |
|---|---|---|---|---|---|---|
| 0.772 | 1.8 | 67.0 | 64.0 | 66.0 | 63.0 | — |
| 1 | 2.0 | 65.3 | 62.3 | 63.8 | 60.8 | 20.2 |
| 4 | 4.1 | 56.3 | 53.3 | 51.7 | 48.7 | 23.0 |
| 8 | 5.8 | 51.8 | 48.8 | 45.7 | 42.7 | 24.5 |
| 10 | 6.5 | 50.3 | 47.3 | 43.8 | 40.8 | 25.0 |
| 16 | 8.2 | 47.3 | 44.3 | 39.7 | 36.7 | 25.0 |
| 20 | 9.3 | 45.8 | 42.8 | 37.7 | 34.7 | 25.0 |
| 25 | 10.4 | 44.3 | 41.3 | 35.8 | 32.8 | 24.3 |
| 31.25 | 11.7 | 42.9 | 39.9 | 33.9 | 30.9 | 23.6 |
| 62.5 | 17.0 | 38.4 | 35.4 | 27.8 | 24.8 | 21.5 |
| 100 | 22.0 | 35.3 | 32.3 | 23.8 | 20.8 | 20.1 |
结构参数
| 订货信息 | 结构单元×导体外径 | 标称绝缘厚度 | 标称内护套厚度 | 标称外护套厚度 | 标称总直径 | 标称重量 |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | kg/km | |
| FGD-CAT5EU/UTP4P24 CWB | 4×2×0.5 | 0.2 | 0.6 | 1.0 | 7.68 | 97 |
| FGD-CAT5EU/UTP4P24 SWB | 4×2×0.5 | 0.2 | 0.6 | 1.0 | 7.68 | 93 |
| FGD-CAT5EU/UTP4P24 SWA | 4×2×0.5 | 0.2 | 0.6 | 1.0 | 8.68 | 165 |
| FGD-CAT5EF/UTP4P24 CWB | 4×2×0.53 | 0.2 | 0.6 | 1.0 | 8.28 | 116 |
| FGD-CAT5EF/UTP4P24 SWB | 4×2×0.53 | 0.2 | 0.6 | 1.0 | 8.28 | 112 |
| FGD-CAT5EF/UTP4P24 SWA | 4×2×0.53 | 0.2 | 0.6 | 1.0 | 9.28 | 192 |
| FGD-CAT5ESF/UTP4P24 CWB | 4×2×0.53 | 0.2 | 0.6 | 1.0 | 8.76 | 123 |
| FGD-CAT5ESF/UTP4P24 SWB | 4×2×0.53 | 0.2 | 0.6 | 1.0 | 8.76 | 119 |
| FGD-CAT5ESF/UTP4P24 SWA | 4×2×0.53 | 0.2 | 0.6 | 1.0 | 9.76 | 216 |
