  首页产品Fireguard 防火阻燃仪表数据电缆

防火阻燃CAT5E数据缆

FGD-CAT5EU/UTP4P24
FGD-CAT5EF/UTP4P24
FGD-CAT5ESF/UTP4P24

防火阻燃CAT5E数据缆

应用

超五类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

  • ISO/IEC 11801 EN 50173 ANSI/TIA/EIA 568

防火性能

阻燃性（单根垂直线缆测试） BS EN 60332-1-2

额定电压

300,500V

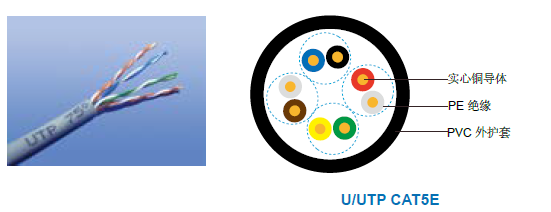

线缆结构

导体: 24AWG 实心裸铜
绝缘: PE.
绞和：两个导体绝缘绞和成对。
外护套: 热塑性PVC复合物。
外护套可选: 抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

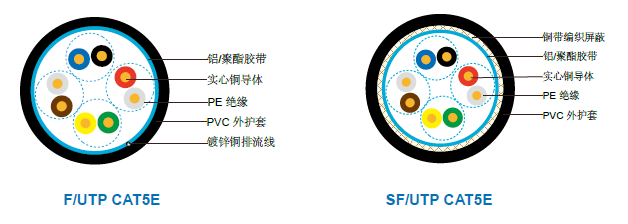

Cat5EF/UTP: 此款线缆为铝箔总屏蔽带排流线。
Cat5ESF/UTP: 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径 安装(移动状态): 8 x OD
最小弯曲半径 操作温度 (固定状态): 4 x OD

电气性能

AWG 　 24
标称导体外径 mm 0.50/0.51/0.53
最大直流阻抗@20°C Ω/100m 9.38
最大直流不平衡阻抗 % 5
最大互容 pF/m 55.8
最大不平衡电容 pF/100m 330
特性阻抗@1-100MHz Ω 100±15
最大传播延时差异 ns/100m 45

传输性能

FREQ
MHz		 衰减 dB/100m 最小近端串扰
dB		 最小近端串扰功率和
dB		 最小远端串扰
dB/100m		 最小等效远端串扰功率和
dB/100m		 最小回波损耗
dB
0.772 1.8 67.0 64.0 66.0 63.0 —
1 2.0 65.3 62.3 63.8 60.8 20.2
4 4.1 56.3 53.3 51.7 48.7 23.0
8 5.8 51.8 48.8 45.7 42.7 24.5
10 6.5 50.3 47.3 43.8 40.8 25.0
16 8.2 47.3 44.3 39.7 36.7 25.0
20 9.3 45.8 42.8 37.7 34.7 25.0
25 10.4 44.3 41.3 35.8 32.8 24.3
31.25 11.7 42.9 39.9 33.9 30.9 23.6
62.5 17.0 38.4 35.4 27.8 24.8 21.5
100 22.0 35.3 32.3 23.8 20.8 20.1
防火阻燃CAT5E数据缆

结构参数

订货信息              导体外径 绝缘外径 对数 屏蔽 标称总直径
mm mm mm 　 　 mm
FGD-CAT5EU/UTP4P24 0.50/0.51 0.91 4 无 5.1
FGD-CAT5EF/UTP4P24 0.53 1.00 4 总铝箔屏蔽 6.3
FGD-CAT5ESF/UTP4P24 0.53 1.00 4 总铝箔屏蔽 & 铜网编织 6.6
