  首页产品Fireguard阻燃电力& 控制电缆

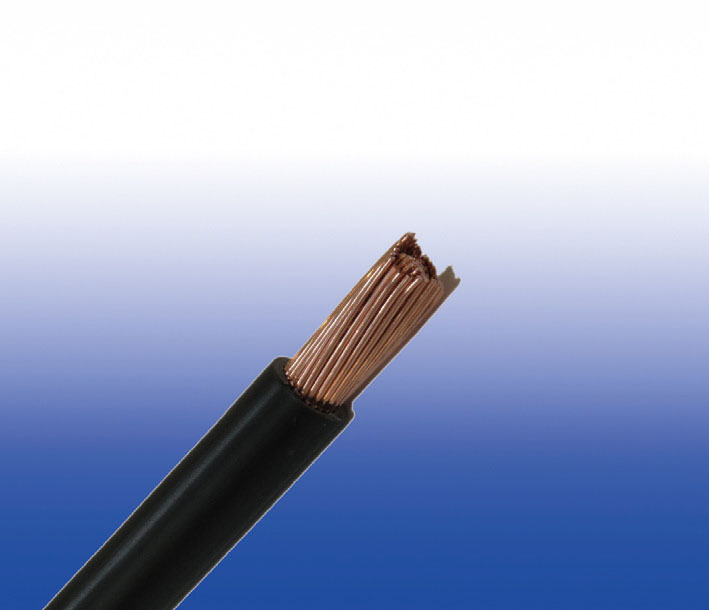

450/750V PVC绝缘无护套电力电缆 (单芯)

FGD100 07V-U/R/K (CU/PVC 450/750V Class 1/2/5)

BS Code: 6491X

HAR Code: H07V-U, H07V-R, H07V-K

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。此类电缆已通过 CE 和 TUV 认证。

标准

  • 设计符合BS EN 50525-2-31(老标准BS 6004:2000)

  • 认证:

  • CE 证书 (N8A 17 07 98200 006)
    TUV 证书 (B 17 07 98200 007)

防火性能

阻燃性（单根垂直线缆测试） EN 60332-1-2

额定电压

450/750V

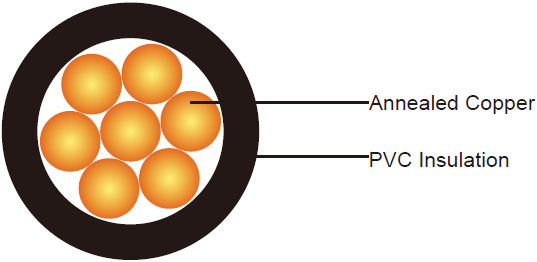

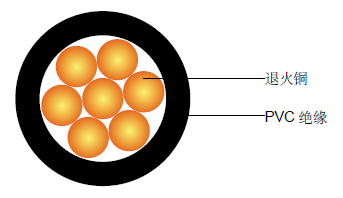

线缆结构

450/750V PVC 绝缘无护套电力电缆 Fireguard阻燃电力& 控制电缆
导体 H05V-U: 符合 BS EN 60228 的 1 类实心铜导体。
  H05V-R: 符合 BS EN 60228 的 2 类绞合铜导体。
  H05V-K: 符合 BS EN 60228 的 5 类绞合铜导体
绝缘 PVC Type TI 1 根据 BS EN 50363-3

色谱

黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。

物理性能和热性能

最高工作温度范围 70°C
最大短路温度(5s) 160°C
最小弯曲半径 8mm^2以下: 4 x OD
  8mm^2 - 12mm^2: 5 x OD
  12mm^2以上: 6 x OD

结构参数

导体 　FGD100 07V-U/R/K　
芯数 x 截面积 导体类型 标称绝缘厚度 最大总外径 大约重量
No.xmm² 　 mm mm kg/km
1x1.5 1 0.7 3.2 21
1x2.5 1 0.8 3.9 33
1x4.0 1 0.8 4.4 49
1x6.0 1 0.8 5.0 69
1x10 1 1.0 6.4 115
1x1.5 2 0.7 3.3 23
1x2.5 2 0.8 4.0 35
1x4.0 2 0.8 4.6 51
1x6.0 2 0.8 5.2 71
1x10 2 1.0 6.7 120
1x16 2 1.0 7.8 170
1x25 2 1.2 9.7 260
1x35 2 1.2 10.9 350
1x50 2 1.4 12.8 480
1x70 2 1.4 14.6 680
1x95 2 1.6 17.1 930
1x120 2 1.6 18.8 1160
1x150 2 1.8 20.9 1430
1x185 2 2.0 23.3 1780
1x240 2 2.2 26.6 2360
1x300 2 2.4 29.6 2940
1x400 2 2.6 33.2 3740
1x500 2 2.8 36.9 4950
1x630 2 2.8 41.1 6300
1x800 2 2.8 45.7 8610
1x1000 2 3.0 51.0 10820
1x1.5 5 0.7 3.4 20
1x2.5 5 0.8 4.1 31
1x4.0 5 0.8 4.8 48
1x6.0 5 0.8 5.3 69
1x10 5 1.0 6.8 121
1x16 5 1.0 8.1 211
1x25 5 1.2 10.2 303
1x35 5 1.2 11.7 417
1x50 5 1.4 13.9 539
1x70 5 1.4 16.0 730
1x95 5 1.6 18.2 900
1x120 5 1.6 20.2 1135
1x150 5 1.8 22.5 1410
1x185 5 2.0 24.9 1845
1x240 5 2.2 28.4 2270

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp) 根据 BS 7671:2008 表 4D1A

导体截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法B (附在线槽或者墙上等的导管上) 参考方法C (直接用夹子夹住) 参考方法F (在一个有孔径的电缆匣中，水平或者垂直)
相邻分开 隔开一个电缆的直径
2根电缆单相交流或者直流电 3根或者4 根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4 根电缆三相交流电 2根电缆单相交流或者直流电 水平相邻 3根或者4 根电缆三相交流电电缆水平分开 和紧挨着或三相分开 2根电缆单相交流或者直流电电缆水平分开 3根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆三相分开 2根电缆单相交流或者直流电或3根电缆三相交流电电缆水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 14.5 13.5 17.5 15.5 20 18 - - - - -
2.5 20 18 24 21 27 25 - - - - -
4.0 26 24 32 28 37 33 - - - - -
6.0 34 31 41 36 47 43 - - - - -
10 46 42 57 50 65 59 - - - - -
16 61 56 76 68 87 79 - - - - -
25 80 73 101 89 114 104 131 114 110 146 130
35 99 89 125 110 141 129 162 143 137 181 162
50 119 108 151 134 182 167 196 174 167 219 197
70 151 136 192 171 234 214 251 225 216 281 254
95 182 164 232 207 284 261 304 275 264 341 311
120 210 188 269 239 330 303 352 321 308 396 362
150 240 216 300 262 381 349 406 372 356 456 419
185 273 245 341 296 436 400 463 427 409 521 480
240 321 286 400 346 515 472 546 507 485 615 569
300 367 328 458 394 594 545 629 587 561 709 659
400 - - 546 467 694 634 754 689 656 852 795
500 - - 626 533 792 723 868 789 749 982 920
630 - - 720 611 904 826 1005 905 855 1138 1070
800 - - - - 1030 943 1086 1020 971 1265 1188
1000 - - - - 1154 1058 1216 1149 1079 1420 1337

电压降（A/M）根据 BS 7671:2008 表 4D1B

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根三相交流电
参考方法A和B (附在线槽或导管上) 参考方法C & F(直接用线夹夹住，置于电缆槽中或暴露在空气中) 参考方法A & B (附在线槽或导管上 参考方法C & F (直接用线夹夹住，置于电缆槽中或暴露在空气中)
电缆相邻 电缆隔开* 电缆三相相邻 电缆水平相邻 电缆水平隔开*
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 29 29 29 29 25 25 25 25
2.5 18 18 18 18 15 15 15 15
4.0 11 11 11 11 9.5 9.5 9,5 9.5
6.0 7.3 7.3 7.3 7.3 6.4 6.4 6.4 6.4
10 4.4 4.4 4.4 4.4 3.8 3.8 3.8 3.8
16 2.8 2.8 2.8 2.8 2.4 2.4 2.4 2.4
导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根三相交流电
参考方法A和B (附在线槽或导管上) 参考方法C & F(直接用线夹夹住，置于电缆槽中或暴露在空气中) 参考方法A & B (附在线槽或导管上 参考方法C & F (直接用线夹夹住，置于电缆槽中或暴露在空气中)
电缆相邻 电缆隔开* 电缆三相相邻 电缆水平相邻 电缆水平隔开*
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
    r x z r x z r x z r x z r x z r x z r x z
25 1.75 1.80 0.33 1.80 1.75 0.20 1.75 1.75 0.29 1.80 1.50 0.29 1.55 1.50 0.175 1.50 1.50 0.25 1.55 1.50 0.32 1.55
35 1.25 1.30 0.31 1.30 1.25 0.195 1.25 1.25 0.28 1.30 1.10 0.27 1.10 1.10 0.170 1.10 1.10 0.24 1.10 1.10 0.32 1.15
50 0.93 0.95 0.3 1.0 0.93 0.19 0.95 0.93 0.28 0.97 0.81 0.26 0.85 0.8 0.165 0.82 0.8 0.24 0.84 0.8 0.32 0.86
70 0.63 0.65 0.29 0.72 0.63 0.185 0.66 0.63 0.27 0.69 0.56 0.25 0.61 0.55 0.16 0.57 0.55 0.24 0.6 0.55 0.31 0.63
95 0.46 0.49 0.28 0.56 0.47 0.18 0.5 0.47 0.27 0.54 0.42 0.24 0.48 0.41 0.155 0.43 0.41 0.23 0.47 0.4 0.31 0.51
120 0.36 0.39 0.27 0.47 0.37 0.175 0.41 0.37 0.26 0.45 0.33 0.23 0.41 0.32 0.15 0.36 0.32 0.23 0.4 0.32 0.3 0.44
150 0.29 0.31 0.27 0.41 0.3 0.175 0.34 0.29 0.26 0.39 0.27 0.23 0.36 0.26 0.15 0.3 0.26 0.23 0.34 0.26 0.3 0.4
185 0.23 0.25 0.27 0.37 0.24 0.17 0.29 0.24 0.26 0.35 0.22 0.23 0.32 0.21 0.145 0.26 0.21 0.22 0.31 0.21 0.3 0.36
240 0.18 0.195 0.26 0.33 0.185 0.165 0.25 0.185 0.25 0.31 0.17 0.23 0.29 0.16 0.145 0.22 0.16 0.22 0.27 0.16 0.29 0.34
300 0.145 0.16 0.26 0.31 0.15 0.165 0.22 0.15 0.25 0.29 0.14 0.23 0.27 0.13 0.14 0.19 0.13 0.22 0.25 0.13 0.29 0.32
400 0.105 0.13 0.26 0.29 0.12 0.16 0.2 0.115 0.25 0.27 0.12 0.22 0.25 0.105 0.14 0.175 0.105 0.21 0.24 0.1 0.29 0.31
500 0.086 0.11 0.26 0.28 0.098 0.155 0.185 0.093 0.24 0.26 0.1 0.22 0.25 0.086 0.135 0.16 0.086 0.21 0.23 0.081 0.29 0.3
630 0.068 0.094 0.25 0.27 0.081 0.155 0.175 0.076 0.24 0.25 0.08 0.22 0.24 0.072 0.135 0.15 0.072 0.21 0.22 0.066 0.28 0.29
800 0.053 - - - 0.068 0.15 0.165 0.061 0.24 0.25 - - - 0.06 0.13 0.145 0.06 0.21 0.22 0.053 0.28 0.29
1000 0.042 - - - 0.059 0.15 0.16 0.05 0.24 0.24 - - - 0.052 0.13 0.14 0.052 0.2 0.21 0.044 0.28 0.28

注:*电缆间距大于一根电缆直径，电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
