RS485防火数据电缆
应用
RS485数据总线线缆设计适用于RS485总线连接线缆，要求具有持续防火性能，此系列线缆结合低电容绝缘，高性能屏蔽，以提供高速，干扰自由，数据传输的持续功能。
标准
设计符合标准 EIA/TIA 485
防火性能
| 线路完整性 |
IEC 60331-23; BS 6387 CWZ(可选) |
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1-2; EN 60332-1-2 |
| 无卤 |
IEC 60754-1; EN 50267-2-1 |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
| 最小烟雾释放 |
IEC 61034-2; EN 61034-2 |

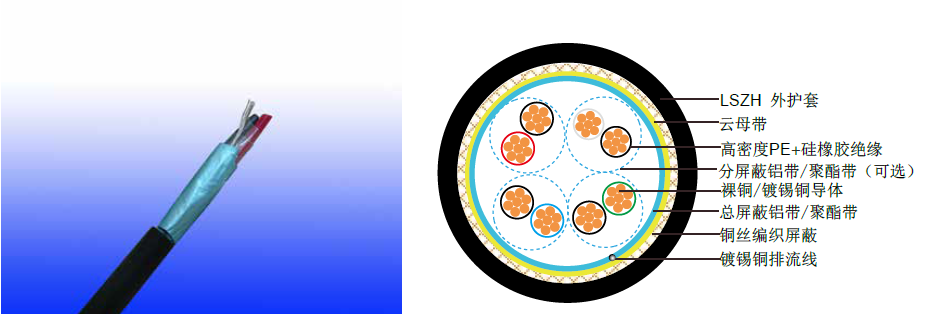

线缆结构
RS 485多对总屏蔽数据缆电缆
导体：符合标准IEC 60228 2 类绞合镀锡铜丝。
绝缘: FPE+ 防火带
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
线状：成对线缆呈同心层。
总防火带（可选择）
总屏蔽层：含有镀锡铜导线的铝带或者聚酯带
外护套:符合BS 7655 -6.1标准的热塑性塑料，低烟无卤复合物LTS3类(可提供符合BS 7655 -2.6规定的热固性LSZH复合物SW2-SW4类型)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
多对RS485双倍总全屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC 60228 class 2.
绝缘: FPE+ 防火带。
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
线状：成对线缆呈同心层。
总防火带（可选择）
总屏蔽:铝/聚酯胶带+铜丝编织.
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
多对RS485分屏蔽&总全屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC 60228 class 2.
绝缘: FPE+ 防火带。
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
线状：成对线缆呈同心层。
单对屏幕:单对铝/聚酯胶带。
总防火带（可选择）
Overall Screen: 铜丝编织.
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
RS 485多对总屏蔽数据缆电缆
导体：镀锡铜导线，多股绞合符合IEC 60228 class 2.
绝缘: FPE+ 防火带。
线芯单元：绝缘线芯绞和成对按最小串扰层排列。 2对线缆即四芯绞和成星形。
线状：成对线缆呈同心层。
总防火带（可选择）
Overall Screen: 铜丝编织.
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
物理性能和热性能
工作温度范围（固定状态下）: -20°C - +90°C
安装温度范围（运动状态）: -5°C - +60°C
最小弯曲半径: 8 x OD
电气性能
| 介质测试 |
1000 V r.m.s. for 5’ (core-core) |
| |
1000 V r.m.s. for 5’ (core-screen) |
| 阻抗 |
120Ω |
| 电容 |
45 nF/km 导体之间 |
| |
90 nF/km导体屏蔽之间 |
结构参数
RS 485多对总屏蔽数据缆电缆
RE-m02Y(St)H-FR/ RE-m02YS(St)H-FR
| 对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
大约重量 |
| no. |
mm2 |
no/mm |
mm |
mm |
mm |
kg/km |
| 1 |
0.22 |
7/0.2 |
1.2 |
1.1 |
6.6 |
73 |
| 2 |
0.22 |
7/0.2 |
1.2 |
1.1 |
10.9 |
136 |
| 4 |
0.22 |
7/0.2 |
1.2 |
1.1 |
12.6 |
214 |
| 1 |
0.50 |
16/0.2 |
1.2 |
1.1 |
7.2 |
88 |
| 2 |
0.50 |
16/0.2 |
1.2 |
1.1 |
12.0 |
165 |
| 4 |
0.50 |
16/0.2 |
1.2 |
1.1 |
14.0 |
266 |
| 1 |
0.75 |
24/0.2 |
1.2 |
1.1 |
7.6 |
100 |
| 2 |
0.75 |
24/0.2 |
1.2 |
1.1 |
12.8 |
189 |
| 4 |
0.75 |
24/0.2 |
1.2 |
1.1 |
15.0 |
309 |
| 1 |
1.00 |
30/0.2 |
1.2 |
1.1 |
7.8 |
106 |
| 2 |
1.00 |
30/0.2 |
1.2 |
1.1 |
13.1 |
199 |
| 4 |
1.00 |
30/0.2 |
1.2 |
1.1 |
15.3 |
328 |
多对 RS 485 总双层屏蔽数据总线线缆
RE-m02Y(St)CH-FR / RE-m02YS(St)CH-FR
| 对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
大约重量 |
| no. |
mm2 |
no/mm |
mm |
mm |
mm |
kg/km |
| 1 |
0.22 |
7/0.2 |
1.2 |
1.1 |
7.1 |
91 |
| 2 |
0.22 |
7/0.2 |
1.2 |
1.1 |
11.4 |
168 |
| 4 |
0.22 |
7/0.2 |
1.2 |
1.1 |
13.1 |
252 |
| 1 |
0.50 |
16/0.2 |
1.2 |
1.1 |
7.7 |
108 |
| 2 |
0.50 |
16/0.2 |
1.2 |
1.1 |
12.5 |
201 |
| 4 |
0.50 |
16/0.2 |
1.2 |
1.1 |
14.5 |
308 |
| 1 |
0.75 |
24/0.2 |
1.2 |
1.1 |
8.1 |
121 |
| 2 |
0.75 |
24/0.2 |
1.2 |
1.1 |
13.3 |
228 |
| 4 |
0.75 |
24/0.2 |
1.2 |
1.1 |
15.5 |
355 |
| 1 |
1.00 |
30/0.2 |
1.2 |
1.1 |
8.8 |
128 |
| 2 |
1.00 |
30/0.2 |
1.2 |
1.1 |
13.6 |
238 |
| 4 |
1.00 |
30/0.2 |
1.2 |
1.1 |
15.8 |
375 |
多对 RS 485单对& 总屏蔽数据总线线缆
RE-m02Y(St)CH PiMF-FR / RE-m02YS(St)CH-FR PiMF-FR
| 对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
大约重量 |
| no. |
mm2 |
no/mm |
mm |
mm |
mm |
kg/km |
| 1 |
0.22 |
7/0.2 |
1.2 |
1.1 |
7.4 |
94 |
| 2 |
0.22 |
7/0.2 |
1.2 |
1.1 |
12.1 |
176 |
| 4 |
0.22 |
7/0.2 |
1.2 |
1.1 |
14.0 |
266 |
| 1 |
0.50 |
16/0.2 |
1.2 |
1.1 |
8.0 |
111 |
| 2 |
0.50 |
16/0.2 |
1.2 |
1.1 |
13.3 |
210 |
| 4 |
0.50 |
16/0.2 |
1.2 |
1.1 |
15.5 |
325 |
| 1 |
0.75 |
24/0.2 |
1.2 |
1.1 |
8.4 |
125 |
| 2 |
0.75 |
24/0.2 |
1.2 |
1.1 |
14.2 |
237 |
| 4 |
0.75 |
24/0.2 |
1.2 |
1.1 |
16.6 |
372 |
| 1 |
1.00 |
30/0.2 |
1.2 |
1.1 |
8.6 |
131 |
| 2 |
1.00 |
30/0.2 |
1.2 |
1.1 |
14.5 |
248 |
| 4 |
1.00 |
30/0.2 |
1.2 |
1.1 |
17.0 |
393 |
RS 485多对总屏蔽数据缆电缆
RE-m02YCH-FR / RE-m02YSCH-FR
| 对数 |
标称截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
大约重量 |
| no. |
mm2 |
no/mm |
mm |
mm |
mm |
kg/km |
| 1 |
0.22 |
7/0.2 |
1.2 |
1.1 |
6.9 |
86 |
| 2 |
0.22 |
7/0.2 |
1.2 |
1.1 |
11.2 |
160 |
| 4 |
0.22 |
7/0.2 |
1.2 |
1.1 |
13.0 |
243 |
| 1 |
0.50 |
16/0.2 |
1.2 |
1.1 |
7.5 |
123 |
| 2 |
0.50 |
16/0.2 |
1.2 |
1.1 |
12.3 |
193 |
| 4 |
0.50 |
16/0.2 |
1.2 |
1.1 |
14.3 |
299 |
| 1 |
0.75 |
24/0.2 |
1.2 |
1.1 |
7.9 |
116 |
| 2 |
0.75 |
24/0.2 |
1.2 |
1.1 |
13.1 |
219 |
| 4 |
0.75 |
24/0.2 |
1.2 |
1.1 |
15.3 |
344 |
| 1 |
1.00 |
30/0.2 |
1.2 |
1.1 |
8.0 |
122 |
| 2 |
1.00 |
30/0.2 |
1.2 |
1.1 |
13.4 |
229 |
| 4 |
1.00 |
30/0.2 |
1.2 |
1.1 |
15.6 |
364 |
