防火RG59 B/U同轴电缆

RG59 B/U FRP

防火RG59 B/U同轴电缆

应用

该电缆的设计主要应用于在着火条件下,必须保持性能完整性的地方,在那里,该电缆主要是为闭路电视监控系统,安全,烟雾探测和疏散检测等应用的配线电缆。

标准

符合MIL-C-17标准的设计

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

60V

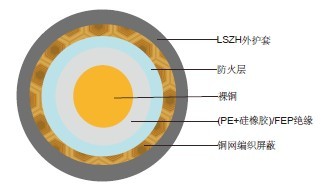

电缆结构

导体:包钢铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分或者含氟复合物的包有防火硅橡胶复合物E12类的聚乙烯
粘合剂:玻璃胶带
总屏蔽:平纹编织铜丝
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +70°C
安装温度范围(运动状态):-5°C – +60°C
最小弯曲半径:8×OD

电气特性

电阻 75±5Ω
电容 67 nF/km
速比(%) 66
绝缘电阻 >2000 Mohm.Km
防护覆盖率 95%
直流电阻
内导体 158 Ω/km
外导体 9.0 Ω/km

衰减

频率(MHz) 衰减(dB/100 m) 衰减(dB/100ft)
50 7.4 2.26
100 10.7 3.26
200 15.7 4.79
400 22.7 6.92
500 25.7 7.84
600 28.7 8.75
860 34.8 10.61
1000 38.0 11.59

回波损耗

频率(MHz) 回波损耗(dB)
30-300 MHz >31dB
300-600 MHz >28dB
600-900 MHz >24dB

结构参数

电缆代码 导体直径 标称绝缘直径 标称屏蔽数量和直径 标称外径 标称重量
  mm mm No. x mm mm kg/km
RG59 B/U FR 0.58±0.03 3.70±0.10 m 120 x 0.15 6.20 ± 0.10 60.3
