防火RG11 A/U同轴电缆

RG11 A/U FR (PE+硅橡胶)/FEP

应用

该电缆的设计主要应用于在着火条件下，必须保持性能完整性的地方，在那里，该电缆主要是为闭路电视监控系统，安全，烟雾探测和疏散检测等应用的配线电缆。

标准

符合MIL-C-17标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

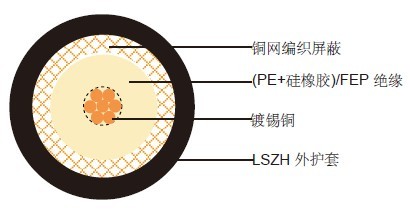

电缆结构

导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分或者含氟复合物的包有防火硅橡胶复合物E12类的低密度聚乙烯
粘合剂：玻璃胶带
总屏蔽：平纹编织铜导线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +70°C
安装温度范围（运动状态）：-5°C – +60°C
最小弯曲半径：8×OD

电气特性

电阻	75±5Ω
电容	67 nF/km
速比(%)	66
绝缘电阻	>2000 Mohm.Km
防护覆盖率	97%
直流电阻
内电阻	20.5Ω/km
外电阻	4.5 Ω/km

衰减

频率(MHz)	衰减(dB/100 m)	衰减(dB/100ft)
50	4.2	1.28
100	6.2	1.89
200	9.3	2.84
400	13.8	4.21
500	15.5	4.73
600	17.1	5.21
860	20.1	6.13
1000	23.4	7.13

回波损耗

频率(MHz)	回波损耗(dB)
30-300	>30dB
300-600	>27dB
600-900	>25dB

结构参数

电缆代码	导体直径	标称绝缘直径	标称屏蔽数量和直径	标称外径	标称重量
	mm	mm	No. x mm	mm	kg/km
RG11 A/U FR	7 x 0.40	7.25 ± 0.18	192 x 0.18	10.3 ± 0.18	150
