防火总屏蔽铠装防火仪表电缆 (多对)

RE-2X(St)HSWAH...CI

应用

低烟无卤护套铠装电缆一般用于机械损伤风险较大的场合。镀锌钢丝铠装提供极好的保护。一般来说，电缆用于工业过程制造工厂的通信、数据和语音传输信号和服务。低烟无卤护套还用于电气设备和仪器的互连，可减少有毒烟雾的排放。

标准

防火电缆设计符合BS EN 50288-7标准 (旧标准为 BS 5308)

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ(可选); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

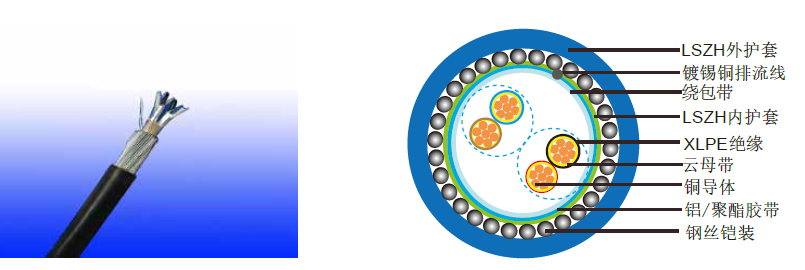

线缆结构

导体:符合标准IEC 60228 1、2 和 5 类的普通或金属涂层铜线，实心、绞合或柔性。
防火层：云母带.
绝缘：符合EN 50290-2-29 标准挤出的交联聚乙烯化合物。 LSZH、PE、PP 化合物可选。
对数: 用不超过100mm( ≤ 1.5mm2) 或150mm (2.5mm2) 的导线均匀绞合而成。
绕包带:PETP透明胶带。
总屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。 可提供铜编织屏蔽或铝/ 聚酯带与铜编织屏蔽结合的选项。
内护套:热塑性LSZH化合物。
铠装:镀锌钢丝铠装。
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色: 通过使用彩色绝缘或通过挤压、印刷或涂漆的彩色表面获得的颜色和/ 或附加环标记和/ 或符号。
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
安装温度范围: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 10 x OD

电气性能

300v

导体面积		mm2	0.5	0.75	1.0	1.5
绝缘厚度(标称)		mm	0.4	0.4	0.4	0.5
绝缘厚度(最小)		mm	0.26	0.26	0.26	0.35
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1分钟	ac	V	≥1000
	Dc	V	≥2000

500v

导体面积		mm2	0.5	0.75	1.0	1.5	2.5
绝缘厚度(标称)		mm	0.6	0.6	0.6	0.6	0.7
绝缘厚度(最小)		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1分钟	ac	V	≥2000
	Dc	V	≥3000

结构参数

300V

导体		RE-2X(St)HSWAH...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称外径	大约重量
mm2	No./mm	mm	mm	mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.4	0.9	0.9	1.3	11.8	287
2x2x0.5	2	0.4	0.9	0.9	1.4	15.4	431
3x2x0.5	2	0.4	1.0	0.9	1.4	16.3	490
4x2x0.5	2	0.4	1.0	0.9	1.4	17.4	553
5x2x0.5	2	0.4	1.1	0.9	1.5	19.1	644
8x2x0.5	2	0.4	1.1	1.25	1.5	22.5	945
10x2x0.5	2	0.4	1.1	1.25	1.5	25.5	1123
12x2x0.5	2	0.4	1.2	1.25	1.5	26.4	1219
16x2x0.5	2	0.4	1.2	1.25	1.6	29.0	1434
20x2x0.5	2	0.4	1.3	1.6	1.6	31.2	1841
24x2x0.5	2	0.4	1.3	1.6	1.7	35.9	2148
0.75mm2
1x2x0.75	2	0.4	0.9	0.9	1.3	12.1	304
2x2x0.75	2	0.4	1.0	0.9	1.4	16.2	476
3x2x0.75	2	0.4	1.0	0.9	1.4	16.9	530
4x2x0.75	2	0.4	1.1	0.9	1.5	18.6	626
5x2x0.75	2	0.4	1.1	0.9	1.5	19.9	703
8x2x0.75	2	0.4	1.1	1.25	1.5	23.4	1035
10x2x0.75	2	0.4	1.2	1.25	1.6	27.1	1269
12x2x0.75	2	0.4	1.2	1.25	1.6	27.9	1361
16x2x0.75	2	0.4	1.3	1.25	1.6	30.7	1614
20x2x0.75	2	0.4	1.4	1.6	1.7	33.9	2086
24x2x0.75	2	0.4	1.4	1.6	1.8	38.0	2436
1.0mm2
1x2x1.0	2	0.4	0.9	0.9	1.3	12.6	326
2x2x1.0	2	0.4	1.0	0.9	1.4	16.9	516
3x2x1.0	2	0.4	1.1	0.9	1.5	18.1	604
4x2x1.0	2	0.4	1.1	0.9	1.5	19.4	688
5x2x1.0	2	0.4	1.1	1.25	1.5	21.5	907
8x2x1.0	2	0.4	1.2	1.25	1.5	24.8	1168
10x2x1.0	2	0.4	1.2	1.25	1.6	28.5	1412
12x2x1.0	2	0.4	1.3	1.25	1.6	29.5	1543
16x2x1.0	2	0.4	1.4	1.6	1.7	33.5	2071
20x2x1.0	2	0.4	1.4	1.6	1.8	35.8	2364
24x2x1.0	2	0.4	1.5	1.6	1.8	40.3	2773
1.5mm2
1x2x1.5	2	0.5	0.9	0.9	1.4	13.7	379
2x2x1.5	2	0.5	1.1	0.9	1.5	18.8	622
3x2x1.5	2	0.5	1.1	0.9	1.5	19.7	706
4x2x1.5	2	0.5	1.2	1.25	1.6	22.4	975
5x2x1.5	2	0.5	1.2	1.25	1.6	24.0	1100
8x2x1.5	2	0.5	1.3	1.25	1.6	27.7	1431
10x2x1.5	2	0.5	1.4	1.6	1.7	32.9	1966
12x2x1.5	2	0.5	1.4	1.6	1.7	33.8	2119
16x2x1.5	2	0.5	1.5	1.6	1.8	37.4	2546
20x2x1.5	2	0.5	1.6	1.6	1.9	40.4	2952
24x2x1.5	2	0.5	1.7	1.6	1.9	45.5	3467

500v

导体		RE-2X(St)HSWAH...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称外径	大约重量
mm2	No./mm	mm	mm	mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.6	0.9	0.9	1.3	11.5	277
2x2x0.5	2	0.6	1.1	0.9	1.5	17.3	505
3x2x0.5	2	0.6	1.1	0.9	1.5	18.1	564
4x2x0.5	2	0.6	1.2	0.9	1.6	19.6	648
5x2x0.5	2	0.6	1.3	1.25	1.6	22.0	872
8x2x0.5	2	0.6	1.4	1.25	1.7	25.5	1116
10x2x0.5	2	0.6	1.5	1.25	1.8	29.6	1372
12x2x0.5	2	0.6	1.5	1.25	1.8	30.4	1471
16x2x0.5	2	0.6	1.7	1.6	2.0	34.3	1962
20x2x0.5	2	0.6	1.7	1.6	2.0	37.0	2230
24x2x0.5	2	0.6	1.9	1.6	2.2	41.8	2651
0.75mm2
1x2x0.75	2	0.6	0.9	0.9	1.4	11.8	293
2x2x0.75	2	0.6	1.1	0.9	1.5	17.9	541
3x2x0.75	2	0.6	1.2	0.9	1.5	18.9	609
4x2x0.75	2	0.6	1.2	1.25	1.6	21.2	830
5x2x0.75	2	0.6	1.3	1.25	1.7	22.9	943
8x2x0.75	2	0.6	1.4	1.25	1.7	26.6	1216
10x2x0.75	2	0.6	1.6	1.25	1.9	30.9	1499
12x2x0.75	2	0.6	1.6	1.6	1.9	32.6	1819
16x2x0.75	2	0.6	1.7	1.6	2.0	35.9	2151
20x2x0.75	2	0.6	1.8	1.6	2.1	38.7	2453
24x2x0.75	2	0.6	2.0	2	2.2	44.7	3253
1.0mm2
1x2x1.0	2	0.6	0.9	0.9	1.4	12.2	314
2x2x1.0	2	0.6	1.2	0.9	1.5	18.7	586
3x2x1.0	2	0.6	1.2	0.9	1.6	19.7	664
4x2x1.0	2	0.6	1.3	1.25	1.6	22.1	904
5x2x1.0	2	0.6	1.3	1.25	1.7	24.0	1031
8x2x1.0	2	0.6	1.5	1.25	1.8	27.9	1342
10x2x1.0	2	0.6	1.6	1.6	1.9	33.2	1869
12x2x1.0	2	0.6	1.7	1.6	1.9	34.2	2008
16x2x1.0	2	0.6	1.8	1.6	2.0	37.8	2387
20x2x1.0	2	0.6	1.9	1.6	2.1	40.7	2736
24x2x1.0	2	0.6	2.1	2	2.3	47.1	3614
1.5mm2
1x2x1.5	2	0.6	1.0	0.9	1.4	12.7	342
2x2x1.5	2	0.6	1.2	0.9	1.6	19.7	647
3x2x1.5	2	0.6	1.2	1.25	1.6	21.5	870
4x2x1.5	2	0.6	1.3	1.25	1.7	23.4	1006
5x2x1.5	2	0.6	1.4	1.25	1.7	25.4	1153
8x2x1.5	2	0.6	1.5	1.25	1.8	29.6	1516
10x2x1.5	2	0.6	1.7	1.6	2.0	35.2	2104
12x2x1.5	2	0.6	1.7	1.6	2.0	36.3	2272
16x2x1.5	2	0.6	1.9	1.6	2.1	40.1	2719
20x2x1.5	2	0.6	2.0	2	2.2	44.2	3458
24x2x1.5	2	0.6	2.2	2	2.4	50.1	4119
2.5mm2
1x2x2.5	2	0.7	1.0	0.9	1.4	13.9	406
2x2x2.5	2	0.7	1.3	1.25	1.6	22.8	925
3x2x2.5	2	0.7	1.3	1.25	1.7	24.0	1059
4x2x2.5	2	0.7	1.4	1.25	1.7	26.2	1236
5x2x2.5	2	0.7	1.5	1.25	1.8	28.5	1428
8x2x2.5	2	0.7	1.7	1.6	1.9	34.1	2126
10x2x2.5	2	0.7	1.9	1.6	2.1	39.9	2635
12x2x2.5	2	0.7	1.9	1.6	2.1	41.1	2866
16x2x2.5	2	0.7	2.1	2	2.3	46.4	3808
20x2x2.5	2	0.7	2.2	2	2.4	50.1	4394
24x2x2.5	2	0.7	2.4	2.5	2.6	58.1	5800

注：上述参数为根据电缆标准给出的标称值。实际值可能因材料和制造工艺的不同而有所差异。如需准确规格或定制需求，请联系我们获取更多信息。
