  首页产品Fireflix 防火仪表数据电缆

BS EN 50288-7标准防火总屏蔽铠装仪表电缆 (多芯)

RE-2X(St)HSWAH...CI

BS EN 50288-7标准防火总屏蔽铠装仪表电缆 (多芯)

应用

低烟无卤护套铠装电缆一般用于机械损伤风险较大的场合。镀锌钢丝铠装提供极好的保护。一般来说，电缆用于工业过程制造工厂的通信、数据和语音传输信号和服务。低烟无卤护套还用于电气设备和仪器的互连，可减少有毒烟雾的排放。

标准

防火电缆设计符合BS EN 50288-7标准 (旧标准为 BS 5308)

防火性能

线路完整性 IEC 60331-21; BS 6387 CWZ(可选); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试） IEC 60332-1-2; EN 60332-1-2
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300, 500V

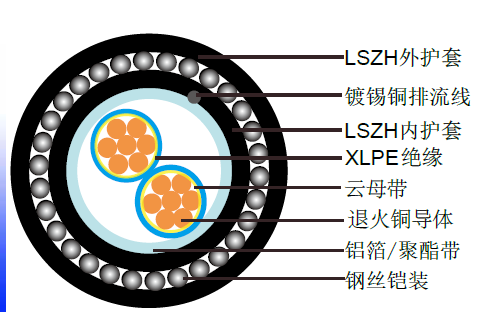

线缆结构

导体:符合标准IEC 60228 1、2 和 5 类的普通或金属涂层铜线，实心、绞合或柔性。
防火层：云母带.
绝缘：符合EN 50290-2-29 标准挤出的交联聚乙烯化合物。 LSZH、PE、PP 化合物可选。
总屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。 可提供铜编织屏蔽或铝/ 聚酯带与铜编织屏蔽结合的选项。
内护套:热塑性LSZH化合物。
铠装: 镀锌钢丝.
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色: 通过使用彩色绝缘或通过挤压、印刷或涂漆的彩色表面获得的颜色和/ 或附加环标记和/ 或符号。
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s):250°C
最小弯曲半径: 10 x OD

电气性能

300v

导体面积 mm2 0.5 0.75 1.0 1.5
绝缘厚度(标称) mm 0.4 0.4 0.4 0.5
绝缘厚度(最小) mm 0.26 0.26 0.26 0.35
导体电阻 (20°c) ohm/km 36.7 25.0 18.5 12.3
最低绝缘电阻 (20°c) Mohm/km 1000
最大直交互电容 nf/km 250
电容失衡 pf/500m 500
最大l / R(比例) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1分钟 ac V ≥1000
Dc V ≥2000

500v

导体面积 mm2 0.5 0.75 1.0 1.5 2.5
绝缘厚度(标称) mm 0.6 0.6 0.6 0.6 0.7
绝缘厚度(最小) mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°c) ohm/km 36.7 25.0 18.5 12.3 7.4
最低绝缘电阻 (20°c) Mohm/km 1000
最大直交互电容 nf/km 250
电容失衡 pf/500m 500
最大l / R(比例) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1分钟 ac V ≥2000
Dc V ≥3000

结构参数

300V

导体 RE-2X(St)HSWAH...CI
芯数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称外径 大约重量
mm2 No./mm mm mm mm mm mm kg/km
0.5mm2
2x0.5 2 0.4 0.9 0.9 1.3 11.8 287
3x0.5 2 0.4 0.9 0.9 1.3 12.2 312
4x0.5 2 0.4 0.9 0.9 1.3 12.9 346
5x0.5 2 0.4 0.9 0.9 1.3 13.7 383
8x0.5 2 0.4 1.0 0.9 1.4 15.7 491
10x0.5 2 0.4 1.0 0.9 1.4 17.6 579
12x0.5 2 0.4 1.0 0.9 1.4 18.0 616
14x0.5 2 0.4 1.0 0.9 1.4 18.7 663
16x0.5 2 0.4 1.0 0.9 1.4 19.4 713
20x0.5 2 0.4 1.1 1.25 1.5 21.8 960
24x0.5 2 0.4 1.1 1.25 1.5 24.0 1103
27x0.5 2 0.4 1.1 1.25 1.5 24.5 1155
30x0.5 2 0.4 1.2 1.25 1.5 25.4 1239
37x0.5 2 0.4 1.2 1.25 1.6 27.1 1403
40x0.5 2 0.4 1.2 1.25 1.6 27.9 1474
0.75mm2
2x0.75 2 0.4 0.9 0.9 1.3 12.1 304
3x0.75 2 0.4 0.9 0.9 1.3 12.6 333
4x0.75 2 0.4 0.9 0.9 1.4 13.5 380
5x0.75 2 0.4 1.0 0.9 1.4 14.5 433
8x0.75 2 0.4 1.0 0.9 1.4 16.3 536
10x0.75 2 0.4 1.1 0.9 1.5 18.7 657
12x0.75 2 0.4 1.1 0.9 1.5 19.1 702
14x0.75 2 0.4 1.1 0.9 1.5 19.9 758
16x0.75 2 0.4 1.1 1.25 1.5 21.4 945
20x0.75 2 0.4 1.2 1.25 1.6 23.1 1089
24x0.75 2 0.4 1.3 1.25 1.6 25.7 1273
27x0.75 2 0.4 1.3 1.25 1.6 26.2 1337
30x0.75 2 0.4 1.3 1.25 1.6 26.9 1414
37x0.75 2 0.4 1.3 1.25 1.7 28.8 1607
40x0.75 2 0.4 1.4 1.25 1.7 29.9 1712
1.0mm2
2x1.0 2 0.4 0.9 0.9 1.3 12.6 326
3x1.0 2 0.4 0.9 0.9 1.3 13.0 360
4x1.0 2 0.4 0.9 0.9 1.4 14.0 413
5x1.0 2 0.4 0.9 0.9 1.4 15.0 461
8x1.0 2 0.4 1.0 0.9 1.4 17.0 591
10x1.0 2 0.4 1.0 0.9 1.5 19.3 713
12x1.0 2 0.4 1.0 0.9 1.5 19.8 767
14x1.0 2 0.4 1.0 1.25
 1.5 21.3 960
16x1.0 2 0.4 1.1 1.25 1.5 22.4 1052
20x1.0 2 0.4 1.2 1.25 1.5 23.0 1204
24x1.0 2 0.4 1.2 1.25 1.6 26.8 1406
27x1.0 2 0.4 1.2 1.25 1.6 27.3 1483
30x1.0 2 0.4 1.2 1.25 1.6 28.1 1574
37x1.0 2 0.4 1.3 1.25 1.7 30.3 1823
40x1.0 2 0.4 1.3 1.60 1.7 31.9 2121
1.5mm2
2x1.5 2 0.5 0.9 0.9 1.4 13.7 379
3x1.5 2 0.5 0.9 0.9 1.4 14.2 423
4x1.5 2 0.5 1.0 0.9 1.4 15.4 491
5x1.5 2 0.5 1.0 0.9 1.4 16.4 552
8x1.5 2 0.5 1.1 0.9 1.5 18.9 727
10x1.5 2 0.5 1.1 1.25 1.5 22.1 1000
12x1.5 2 0.5 1.1 1.25 1.5 22.6 1075
14x1.5 2 0.5 1.2 1.25 1.5 23.8 1184
16x1.5 2 0.5 1.2 1.25
1.6 25.0 1294
20x1.5 2 0.5 1.3 1.25 1.6 26.8 1488
24x1.5 2 0.5 1.3 1.25 1.7 30.0 1741
27x1.5 2 0.5 1.4 1.25 1.7 30.7 1866
30x1.5 2 0.5 1.4 1.6 1.7 32.4 2191
37x1.5 2 0.5 1.4 1.6 1.8 34.7 2502
40x1.5 2 0.5 1.5 1.6 1.8 35.9 2663
500v
导体 RE-2X(St)HSWAH...CI
芯数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称外径 大约重量
mm2 No./mm mm mm mm mm mm kg/km
0.5mm2
2x0.5 2 0.6 1.0 0.9 1.4 12.7 319
3x0.5 2 0.6 1.0 0.9 1.4 13.3 351
4x0.5 2 0.6 1.0 0.9 1.4 14.2 395
5x0.5 2 0.6 1.0 0.9 1.4 15.2 444
8x0.5 2 0.6 1.1 0.9 1.5 17.3 560
10x0.5 2 0.6 1.2 0.9 1.6 19.8 679
12x0.5 2 0.6 1.2 1.25 1.6 21.1 854
14x0.5 2 0.6 1.2 1.25 1.6 22.0 922
16x0.5 2 0.6 1.3 1.25 1.7 23.0 996
20x0.5 2 0.6 1.3 1.25 1.7 24.6 1124
24x0.5 2 0.6 1.4 1.25 1.8 27.6 1324
27x0.5 2 0.6 1.5 1.25 1.8 28.1 1390
30x0.5 2 0.6 1.5 1.25 1.8 29.0 1476
37x0.5 2 0.6 1.6 1.25 1.9 31.1 1675
40x0.5 2 0.6 1.6 1.6 1.9 32.9 1979
0.75mm2
2x0.75 2 0.6 1.0 0.9 1.4 13.2 339
3x0.75 2 0.6 1.0 0.9 1.4 13.7 374
4x0.75 2 0.6 1.0 0.9 1.4 14.7 424
5x0.75 2 0.6 1.1 0.9 1.5 15.8 478
8x0.75 2 0.6 1.1 0.9 1.5 18.0 608
10x0.75 2 0.6 1.2 1.25 1.6 21.3 869
12x0.75 2 0.6 1.2 1.25 1.6 21.9 927
14x0.75 2 0.6 1.3 1.25 1.6 22.9 1004
16x0.75 2 0.6 1.3 1.25 1.7 24.0 1087
20x0.75 2 0.6 1.4 1.25 1.7 25.7 1232
24x0.75 2 0.6 1.5 1.25 1.8 28.8 1454
27x0.75 2 0.6 1.5 1.25 1.8 29.4 1531
30x0.75 2 0.6 1.5 1.25 1.8 30.4 1629
37x0.75 2 0.6 1.6 1.6 1.9 33.3 2067
40x0.75 2 0.6 1.7 1.6 2.0 34.4 2183
1.0mm2
2x1.0 2 0.6 1.0 0.9 1.4 13.6 363
3x1.0 2 0.6 1.0 0.9 1.4 14.2 404
4x1.0 2 0.6 1.0 0.9 1.4 15.3 460
5x1.0 2 0.6 1.1 0.9 1.5 16.4 520
8x1.0 2 0.6 1.2 0.9 1.5 18.8 668
10x1.0 2 0.6 1.3 1.25 1.6 22.3 951
12x1.0 2 0.6 1.3 1.25 1.6 22.9 1019
14x1.0 2 0.6 1.3 1.25 1.7 24.0 1107
16x1.0 2 0.6 1.4 1.25 1.7 25.1 1201
20x1.0 2 0.6 1.4 1.25 1.8 26.9 1369
24x1.0 2 0.6 1.5 1.25 1.8 30.2 1619
27x1.0 2 0.6 1.6 1.25 1.9 30.9 1710
30x1.0 2 0.6 1.6 1.6 1.9 32.6 2030
37x1.0 2 0.6 1.7 1.6 2.0 35.0 2309
40x1.0 2 0.6 1.7 1.6 2.0 36.1 2442
1.5mm2
2x1.5 2 0.6 1.0 0.9 1.4 14.2 395
3x1.5 2 0.6 1.0 0.9 1.4 14.9 444
4x1.5 2 0.6 1.1 0.9 1.5 16.0 509
5x1.5 2 0.6 1.1 0.9 1.5 17.2 578
8x1.5 2 0.6 1.2 0.9 1.6 19.8 751
10x1.5 2 0.6 1.3 1.25 1.7 23.5 1065
12x1.5 2 0.6 1.3 1.25 1.7 24.2 1147
14x1.5 2 0.6 1.4 1.25 1.7 25.3 1251
16x1.5 2 0.6 1.4 1.25 1.7 26.5 1362
20x1.5 2 0.6 1.5 1.25 1.8 28.5 1560
24x1.5 2 0.6 1.6 1.6 1.9 32.8 2058
27x1.5 2 0.6 1.6 1.6 1.9 33.5 2174
30x1.5 2 0.6 1.7 1.6 2.0 34.6 2317
37x1.5 2 0.6 1.8 1.6 2.0 37.1 2650
40x1.5 2 0.6 1.8 1.6 2.1 38.4 2807
2.5mm2
2x2.5 2 0.7 1.1 0.9 1.5 15.7 469
3x2.5 2 0.7 1.1 0.9 1.5 16.4 534
4x2.5 2 0.7 1.1 0.9 1.5 17.7 619
5x2.5 2 0.7 1.2 0.9 1.5 19.1 709
8x2.5 2 0.7 1.3 1.25 1.6 22.9 1078
10x2.5 2 0.7 1.4 1.25 1.7 26.4 1321
12x2.5 2 0.7 1.4 1.25 1.8 27.1 1433
14x2.5 2 0.7 1.5 1.25 1.8 28.4 1572
16x2.5 2 0.7 1.5 1.25 1.8 29.9 1720
20x2.5 2 0.7 1.6 1.6 1.9 32.9 2195
24x2.5 2 0.7 1.8 1.6 2.0 37.1 2604
27x2.5 2 0.7 1.8 1.6 2.0 37.8 2764
30x2.5 2 0.7 1.8 1.6 2.1 39.1 2958
37x2.5 2 0.7 1.9 1.6 2.2 42.1 3409
40x2.5 2 0.7 2.0 2 2.2 44.4 3949
注：可根据要求提供其他导体尺寸和芯线配置。上述参数为电缆标准规定的额定值。实际值可能因材料和制造工艺的不同而有所差异。如需精确规格或定制要求，请联系我们获取更多信息。
