BS EN 50288-7标准单对屏蔽和总屏蔽防火仪表电缆(多对)

RE-2X(St)H PiMF...CI

应用

非铠装低烟无卤护套电缆一般用于室内安装，适用于潮湿和潮湿地区。一般来说，电缆用于工业过程制造工厂的通信、数据和语音传输信号和服务。低烟无卤护套还用于电气设备和仪器的互连，可减少有毒烟雾的排放

标准

防火电缆设计符合BS EN 50288-7标准 (旧标准为BS 5308)

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ(可选); BS EN 50200 (PH30/PH60/PH120)
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

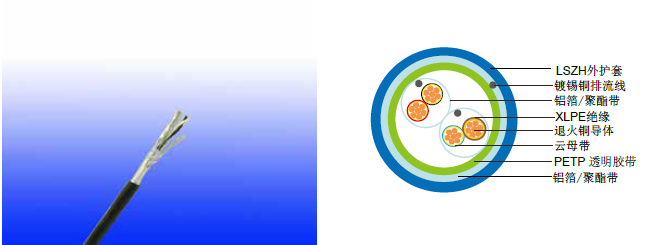

线缆结构

导体:符合标准IEC 60228 1、2 和 5 类的普通或金属涂层铜线，实心、绞合或柔性。
防火层：云母带.
绝缘：符合EN 50290-2-29 标准挤出的交联聚乙烯化合物。 LSZH、PE、PP 化合物可选。
对数: 用不超过100mm( ≤ 1.5mm2) 或150mm (2.5mm2) 的导线均匀绞合而成。
单对屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。
胶带:PETP透明胶带。
总屏蔽层：铝/ 聚酯胶带贴在铺设的线芯上，金属面朝下，与0.5mm² 镀锡铜排扰线接触。 可提供铜编织屏蔽或铝/ 聚酯带与铜编织屏蔽结合的选项。
外护套:符合BS 7655-6.1的热塑性LSZH复合型LTS3(可提供符合BS 7655-2.6的热固性LSZH复合型SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色: 通过使用彩色绝缘或通过挤压、印刷或涂漆的彩色表面获得的颜色和/ 或附加环标记和/ 或符号。
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径: 7.5 x OD

电气性能

300v

导体面积		mm2	0.5	0.75	1.0	1.5
绝缘厚度(标称)		mm	0.4	0.4	0.4	0.5
绝缘厚度(最小)		mm	0.26	0.26	0.26	0.35
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1分钟	ac	V	≥1000
	Dc	V	≥2000

500v

导体面积		mm2	0.5	0.75	1.0	1.5	2.5
绝缘厚度(标称)		mm	0.6	0.6	0.6	0.6	0.7
绝缘厚度(最小)		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°c)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°c)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最大l / R(比例)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1分钟	ac	V	≥2000
	Dc	V	≥3000

结构参数

300V

导体		RE-2X(St)H PiMF...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
2x2x0.5	2	0.4	1.0	12.0	138
3x2x0.5	2	0.4	1.0	12.7	173
4x2x0.5	2	0.4	1.1	14.2	222
5x2x0.5	2	0.4	1.1	15.6	263
8x2x0.5	2	0.4	1.1	18.5	377
10x2x0.5	2	0.4	1.2	22.2	478
12x2x0.5	2	0.4	1.2	23.0	545
16x2x0.5	2	0.4	1.3	25.8	705
20x2x0.5	2	0.4	1.4	28.2	865
24x2x0.5	2	0.4	1.5	32.5	1046
0.75mm2
2x2x0.75	2	0.4	1.0	12.6	155
3x2x0.75	2	0.4	1.1	13.6	206
4x2x0.75	2	0.4	1.1	15.0	253
5x2x0.75	2	0.4	1.2	16.7	312
8x2x0.75	2	0.4	1.2	19.8	449
10x2x0.75	2	0.4	1.3	23.6	567
12x2x0.75	2	0.4	1.3	24.4	648
16x2x0.75	2	0.4	1.4	27.5	839
20x2x0.75	2	0.4	1.5	30.0	1028
24x2x0.75	2	0.4	1.5	34.5	1221
1.0mm2
2x2x1.0	2	0.4	1.0	13.4	177
3x2x1.0	2	0.4	1.1	14.4	238
4x2x1.0	2	0.4	1.2	16.1	304
5x2x1.0	2	0.4	1.2	17.7	363
8x2x1.0	2	0.4	1.2	21.0	528
10x2x1.0	2	0.4	1.3	25.1	667
12x2x1.0	2	0.4	1.4	26.2	782
16x2x1.0	2	0.4	1.5	29.4	1012
20x2x1.0	2	0.4	1.5	32.0	1220
24x2x1.0	2	0.4	1.6	36.9	1473
1.5mm2
2x2x1.5	2	0.5	1.1	15.2	230
3x2x1.5	2	0.5	1.2	16.4	309
4x2x1.5	2	0.5	1.2	18.1	384
5x2x1.5	2	0.5	1.3	20.1	472
8x2x1.5	2	0.5	1.3	24.0	690
10x2x1.5	2	0.5	1.4	28.7	870
12x2x1.5	2	0.5	1.5	29.9	1021
16x2x1.5	2	0.5	1.6	33.6	1323
20x2x1.5	2	0.5	1.7	36.7	1622
24x2x1.5	2	0.5	1.8	42.3	1955

500v

导体		RE-2X(St)H PiMF...CI
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
2x2x0.5	2	0.6	1.2	13.6	168
3x2x0.5	2	0.6	1.2	14.5	214
4x2x0.5	2	0.6	1.2	16.1	267
5x2x0.5	2	0.6	1.3	17.8	322
8x2x0.5	2	0.6	1.4	21.5	476
10x2x0.5	2	0.6	1.6	25.7	608
12x2x0.5	2	0.6	1.6	26.6	695
16x2x0.5	2	0.6	1.8	29.9	893
20x2x0.5	2	0.6	1.9	32.7	1086
24x2x0.5	2	0.6	2.0	37.8	1328
0.75mm2
2x2x0.75	2	0.6	1.2	14.3	187
3x2x0.75	2	0.6	1.2	15.3	239
4x2x0.75	2	0.6	1.3	16.9	300
5x2x0.75	2	0.6	1.3	18.8	363
8x2x0.75	2	0.6	1.5	22.6	539
10x2x0.75	2	0.6	1.7	27.1	689
12x2x0.75	2	0.6	1.7	28.1	789
16x2x0.75	2	0.6	1.8	31.6	1017
20x2x0.75	2	0.6	1.9	34.5	1239
24x2x0.75	2	0.6	2.1	39.9	1515
1.0mm2
2x2x1.0	2	0.6	1.2	15.1	211
3x2x1.0	2	0.6	1.2	16.2	272
4x2x1.0	2	0.6	1.3	17.9	343
5x2x1.0	2	0.6	1.4	19.9	416
8x2x1.0	2	0.6	1.5	23.9	621
10x2x1.0	2	0.6	1.7	28.7	794
12x2x1.0	2	0.6	1.7	29.7	912
16x2x1.0	2	0.6	1.9	33.5	1177
20x2x1.0	2	0.6	2.0	36.5	1437
24x2x1.0	2	0.6	2.2	42.3	1757
1.5mm2
2x2x1.5	2	0.6	1.2	16.1	245
3x2x1.5	2	0.6	1.3	17.3	320
4x2x1.5	2	0.6	1.4	19.2	404
5x2x1.5	2	0.6	1.4	21.3	492
8x2x1.5	2	0.6	1.6	25.7	739
10x2x1.5	2	0.6	1.8	30.8	945
12x2x1.5	2	0.6	1.8	31.9	1088
16x2x1.5	2	0.6	2.0	35.9	1409
20x2x1.5	2	0.6	2.1	39.2	1723
24x2x1.5	2	0.6	2.3	45.4	2106
2.5mm2
2x2x2.5	2	0.7	1.3	18.5	322
3x2x2.5	2	0.7	1.4	19.8	425
4x2x2.5	2	0.7	1.5	22.0	540
5x2x2.5	2	0.7	1.6	24.5	660
8x2x2.5	2	0.7	1.7	29.6	1000
10x2x2.5	2	0.7	2.0	35.5	1279
12x2x2.5	2	0.7	2.0	36.9	1478
16x2x2.5	2	0.7	2.2	41.5	1921
20x2x2.5	2	0.7	2.3	45.4	2354
24x2x2.5	2	0.7	2.6	52.6	2879

注：上述参数为根据电缆标准给出的标称值。实际值可能因材料和制造工艺的差异而有所不同。如需准确规格或定制需求，请联系我们获取更多信息。
