防火松套层绞式光缆

应用

此种电缆主要特征是质量轻和直径小，适合架空或者管道铺设。他们基本上主要用于建筑物内部，隧道，地铁或者封闭区，还进行特别设计应用于火灾情况下保证信号的传输。如光缆为铠装，也可以用于直接地埋。

标准

符合Telcordia GR-20 / RUS 7 CFR 1755.900 (REA PE-90) / ICEA S 87-640标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

电缆结构

光纤：含有松管技术的单模和多模光纤
结构：该电缆是由5-36根包含有导管和填充物的光纤组成，同时这些导管和填充物在中心加强件周围绞合达到3层以及被捆绑在低烟无卤护套下面。
中心加强件：覆盖在聚乙烯表面的实心或者绞合钢丝通常被用作中心加强件，如果不需要金属结构，玻璃纤维增强塑料（FRP）也通常用作加强件
防火层：用阻燃云母玻璃带包装由24根光纤组成束管的凝胶填充物
防水层;用膨胀带和玻璃纤维对束管凝胶填充物进行水封。
加强件：将芳纶纱或者玻璃纤维缠绕在束管周围用以对电缆提供物理保护和拉伸强度，同时对该电缆增加防火保护。
内护套（可选）：对该电缆装备聚乙烯或者热塑性低烟无卤内护套。如果该电缆多用于外环境，并且需要提供防水保护，那么该电缆护套多选择聚乙烯材质。
铠装（可选）：对于直埋或者镀锌钢丝编织电缆，通常将波纹钢带铠装或者镀锌钢丝铠装应用在聚乙烯或者低烟无卤内护套上。对于钢带铠装电缆，通常将0.15mm厚的钢带覆于共聚物表面或者适用于架空铺设。对于钢丝编织或者铠装电缆，通常应用单层或者镀锌钢丝编织或
者铠装。
防潮带（可选）：将铝质防潮带安装于护套外层，用于防水层和保护层
开伞索（可选）：将可选开伞索置于外护套下面以便护套移动
外护套：符合BS 7655标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

光纤色码

光纤色码	1	红色	7	棕色
	2	绿色	8	紫罗兰
	3	蓝色	9	蓝绿色
	4	黄色	10	黑色
	5	白色	11	橙色
	6	灰色	12	粉红色

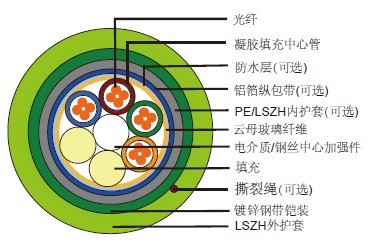

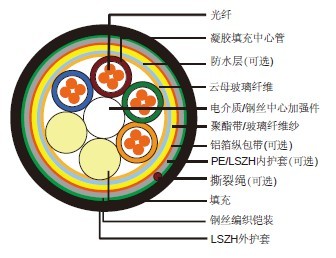

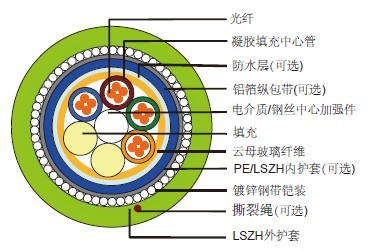

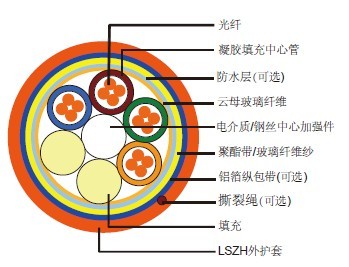

结构

非铠装类型

结构参数

电缆代码	光纤数量	束管直径	标称外径	标称重量	拉伸负荷	允许压扁力
		mm	mm	kg/km	N	N/100mm
CLA-B-C-H-J-FR	72	2.5	15.0	230	4000	3000
CLA-B-C-H-J-FR	96	2.5	16.5	250	4000	3000
CLA-B-C-H-J-FR	144	2.5	20.5	280	4000	3000

钢丝编织层

结构参数

电缆代码	光纤数量	束管直径	标称外径	标称重量	拉伸负荷	允许压扁力
		mm	mm	kg/km	N	N/100mm
CLA-B-C-2Y(SWB)H-J-FR	72	2.5	15.0	280	3000	3500
CLA-B-C-2Y(SWB)H-J-FR	96	2.5	17.5	310	3000	3500
CLA-B-C-2Y(SWB)H-J-FR	144	2.5	21.5	350	3500	3500

波纹钢带铠装

结构参数

电缆代码	光纤数量	束管直径	标称外径	标称重量	拉伸负荷	允许压扁力
		mm	mm	kg/km	N	N/100mm
CLA-B-C-2Y(STA)H-J-FR	72	2.5	16.5	290	3000	7500
CLA-B-C-2Y(STA)H-J-FR	96	2.5	18.5	350	3000	7500
CLA-B-C-2Y(STA)H-J-FR	144	2.5	22.5	450	3500	7500

钢丝铠装

结构参数

电缆代码	光纤数量	束管直径	标称外径	标称重量	拉伸负荷	允许压扁力
		mm	mm	kg/km	N	N/100mm
CLA-B-C-2Y(SWA)H-J-FR	72	2.0	15.0	360	3500	5000
CLA-B-C-2Y(SWA)H-J-FR	96	2.0	16.5	390	4000	5000
CLA-B-C-2Y(SWA)H-J-FR	144	2.0	18.5	430	4500	5000

物理性能和热性能

工作温度范围（固定状态下）：-20°C – +60°C
安装温度范围（运动状态）：-0°C – +50°C
最小工作弯曲半径：10×OD（非铠装）
20×OD（铠装）
最小安装弯曲半径：20×OD

机械性能

最大承载力	非铠装电缆为4000N 铠装电缆为6000N
抗反复冲击	4.4 N.m (J)
扭曲	180×10 倍, 125×OD
循环缠绕	铠装为25圈 非铠装为100圈
允许压扁力	220N/cm(125lb/in)

光纤符合标准

周期温度标准	IEC60794-1-2-F2
弯曲标准	IEC60794-1-2-E6
抗拉强度标准	IEC60794-1-2-E1A
扭转标准	IEC60794-1-2-E7
允许压扁标准	IEC60794-1-2-E3
扭结标准	IEC60794-1-2-E10
冲击标准	IEC60794-1-2-E4
电缆弯曲标准	IEC60794-1-2-E11
冷弯曲标准	IEC60794-1-2-
