600/1000V 云母带+交联聚乙烯绝缘电力电缆(单芯)

FFX100 1Z1-R (PH120) (CU/MGT+LSZH 600/1000V Class 2)

防火电力控制缆

应用

该电缆用于高层建筑,宾馆,医院,地铁等公共场所中的灭火系统,喷水装置,控制板,以及出口灯等的配线电缆。

标准

设计符合BS 7211

防火标准

线路完整性 IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-
814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e;
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1
施加机械冲击时的线路完整性 EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性 EN 50200 附录 E
系统线路完整性 取决于铺设系统的DIN 4102-12, E30
阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*;
DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2;
DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

额定电压

600/1000V

电缆说明

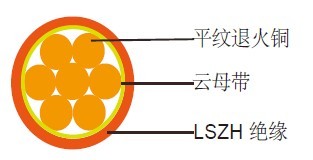

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
防火层;云母带
绝缘层:BS 7652标准第6.1部分中的热塑性塑料,低烟无卤复合物LTS3类(根据BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型。

色码

绝缘颜色遵循BS7671标准
芯数 带接地线 不带接地线
2芯 - 蓝,棕
3芯 黄绿线,蓝,棕 棕,灰,黑
4芯 黄绿线,棕,灰,黑 棕,灰,黑。蓝
5芯 黄绿线,棕,灰,黑。蓝 棕,灰,黑。蓝,黑
5芯以上 黄绿线,黑(1.2.3.4.5...) 黑(1.2.3.4.5...)

护套颜色:黑色或根据客户要求

电气特性

介电试验 3500 V r.m.s. x 5’ (芯/芯)
绝缘电阻 20 MΩ x km ( 20°C时)
短路温度 250°C

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:6×OD

结构参数

导体 FFX100  1Z1-R (PH120)
标称截面积 绞线的数量和直径 绝缘厚度 标称外径 标称重量
mm2 No./mm mm mm kg/km
1.5 7/0.53 0.8 3.8 30
2.5 7/0.67 0.8 4.2 40
4 7/0.85 1 5.3 70
6 7/1.04 1 6 96
10 7/1.35 1 6.6 130
16 7/1.70 1 7.7 200
25 7/2.14 1.2 9.1 290
35 7/2.52 1.2 10.3 390
50 19/2.52 1.4 11.9 520
70 19/2.14 1.4 13.5 730
95 19.2.52 1.6 15.9 990
120 37/2.03 1.6 17.2 1250
150 37/2.52 1.8 18.9 1520
185 37/2.52 2 21.2 1900
240 37/2.52 2.2 25.8 2550
300 37/2.52 2.4 28.8 3150
400 61/2.85 2.6 32.2 4000
500 61/3.20 2.8 35.7 5000
630 127/2.52 2.8 39.7 6360

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量(A)

导体截面积 参考方法4
(附在热绝缘墙上的导管上)
参考方法3
(附在线槽或者墙上等的导管上)
参考方法1
(直接用夹子夹住)
参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12
水平隔开 垂直隔开 三相分开
  2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆
单相交流
或者直流
3根或者4根电缆三相交流电 2根电
缆单相交
流或者
直流电
电缆水
平分开
或者紧
挨着
3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流3根电缆三相交流电 2根电缆单相交流或者直流3根电缆三相交流电 3跟电缆三相分开三相交流电
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
1.5 18 17 22 19 25 23 - - - - -
2.5 24 23 30 26 34 31 - - - - -
4 33 30 40 35 46 41 - - - - -
6 43 39 51 45 59 54 - - - - -
10 58 53 71 63 81 74 - - - - -

电压降落(/A/m)

标称 截面 积 2根电缆直流电 2根电缆单相交流电
参考方法3和4
(附在墙上的导
管上等)
参考方法1和11
(直接用线夹夹
住或者置于电缆
槽中)
参考方法3和4
(附在墙上的导
管上等)
参考方法1,
11,12(三相分
开)
参考方法1,11
(水平相邻分开
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31   31     27     27     27     27
2.5 19   19     16     16     16     16
4 33   12     10     10     10     10
6 7.8   7.9     6.8     6.8     6.8     6.8
10 4.7   4.7     4.7     4     4     4
16 2.9   2.9     2.9     2.5     2.5     2.5
    r x z r x z r x z r x z r x z
25 1.85 1.6 0.31 1.9 1.85 0.19 1.85 1.6 0.27 1.65 1.6 0.165 1.6 1.6 0.19 1.6
35 1.35 1.35 0.29 1.35 1.35 0.18 1.35 1.15 0.25 1.15 1.15 0.155 1.5 1.15 0.18 1.15
50 0.99 1 0.29 1.05 0.99 0.18 1 0.87 0.25 0.9 0.86 0.155 0.87 0.86 0.18 0.87
70 0.68 0.7 0.28 0.75 0.68 0.175 0.71 0.6 0.24 0.65 0.59 0.15 0.61 0.59 0.175 0.62
95 0.49 0.51 0.27 0.58 0.49 0.17 0.52 0.44 0.23 0.5 0.43 0.145 0.45 0.43 0.17 0.46
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.35 0.23 0.42 0.34 0.14 0.37 0.34 0.165 0.38
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.29 0.23 0.37 0.28 0.14 0.31 0.28 0.165 0.32
185 0.25 0.27 0.26 0.37 0.26 0.165 0.3 0.23 0.23 0.32 0.22 0.14 0.26 0.22 0.165 0.28
240 0.19 0.21 0.26 0.33 0.2 0.16 0.25 0.185 0.22 0.29 0.17 0.14 0.22 0.17 0.165 0.24
300 0.155 0.175 0.25 0.31 0.16 0.16 0.22 0.15 0.22 0.27 0.14 0.14 0.195 0.135 0.16 0.21
400 0.12 0.14 0.25 0.29 0.13 0.155 0.2 0.125 0.22 0.25 0.11 0.135 0.175 0.11 0.16 0.195
500 0.093 0.12 0.25 0.28 0.105 0.155 0.185 0.1 0.22 0.24 0.09 0.135 0.16 0.088 0.16 0.18
630 0.072 0.1 0.25 0.27 0.086 0.155 0.175 0.088 0.21 0.23 0.074 0.135 0.15 0.071 0.16 0.17
注:r:工作温度下导体电阻
x:电抗
z:阻抗
