600/1000V 云母带+交联聚乙烯绝缘低烟无卤护套电力电缆IEC 60502-1标准防火电力控制电缆(2-5 芯 & 多芯)

FFX400 1mRZ1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

应用

该IEC 60502-1标准防火电力控制电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。 这款产品是CE认可的。

标准

基本设计改编自IEC 60502-1
批准: CE认证(GB 10675743 16)

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

600/1000V

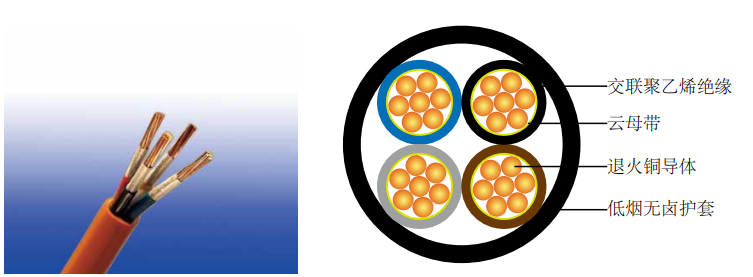

线缆结构

导体:符合标准BS EN 60228,2类普通或金属包覆的退火铜。1类和5类导体作为选择。
防火层：云母带.
绝缘: 热固性XLPE材料和厚度符合IEC 60502-1。
外护套:热塑性无卤复合ST8符合 IEC 60502-1.
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色
2芯:棕色和蓝色。
3芯:棕色，黑色和灰色。
4芯:蓝色，棕色，黑色和灰色。
5芯：黄绿线，蓝色，棕色、黑色、灰色.
5芯以上:黑色芯带白色数字。
其他颜色可根据要求提供。
护套颜色:黑色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
圆形铜导体 OD≤25mm: 4 × OD
圆形铜导体 OD>25mm: 6 × OD
异形铜导体: 8 × OD

结构参数

导体		FFX400 1mRZ1-R
芯数 × 截面积	导体类型	标称绝缘厚度		标称护套厚度	标称总外径	大约重量
No.×mm2		mm		mm	mm	kg/km
2芯
2×1.5	2	0.7		1.8	11.6	139
2×2.5	2	0.7		1.8	12.4	167
2×4	2	0.7		1.8	13.5	211
2×6	2	0.7		1.8	14.6	265
2×10	2	0.7		1.8	16.5	370
2×16	2	0.7		1.8	18.6	515
2×25	2	0.9		1.8	22.0	756
2×35	2	0.9		1.8	24.3	983
2×50	2	1.0		1.8	27.4	1281
2×70	2	1.1		1.8	31.4	1771
2×95	2	1.1		1.9	35.4	2379
2×120	2	1.2		2.0	39.2	2971
2×150	2	1.4		2.2	43.5	3655
2×185	2	1.6		2.3	48.3	4546
2×240	2	1.7		2.5	54.3	5901
2×300	2	1.8		2.6	59.8	7308
2×400	2	2		2.9	67.1	9318
3芯
3×1.5	2	0.7		1.8	12.2	168
3×2.5	2	0.7		1.8	13.1	208
3×4	2	0.7		1.8	14.3	269
3×6	2	0.7		1.8	15.5	345
3×10	2	0.7		1.8	17.5	495
3×16	2	0.7		1.8	19.8	704
3×25	2	0.9		1.8	23.5	1052
3×35	2	0.9		1.8	26.0	1384
3×50	2	1.0		1.8	29.3	1819
3×70	2	1.1		1.9	33.8	2556
3×95	2	1.1		2.0	38.3	3467
3×120	2	1.2		2.1	42.4	4335
3×150	2	1.4		2.3	46.8	5305
3×185	2	1.6		2.4	52.1	6638
3×240	2	1.7		2.6	58.5	8624
3×300	2	1.8		2.7	64.4	10700
3×400	2	2.0		3.0	72.1	13601
3芯 + 1芯接地导线
		3芯	1芯
3×16/10	2	0.7	0.7	1.8	20.4	818
3×25/16	2	0.9	0.7	1.8	24.3	1228
3×35/16	2	0.9	0.7	1.8	26.9	1560
3×50/25	2	1.0	0.9	1.8	30.3	2097
3×70/35	2	1.1	0.9	2.0	35.2	2935
3×95/50	2	1.1	1.0	2.1	39.7	3978
3×120/70	2	1.2	1.1	2.3	44.2	5067
3×150/70	2	1.4	1.1	2.4	48.8	6038
3×185/95	2	1.6	1.1	2.6	54.3	7643
3×240/120	2	1.7	1.2	2.8	61.1	9891
3×300/150	2	1.8	1.4	3.0	67.4	12260
3×400/185	2	2.0	1.6	3.2	75.4	15560
4芯
4×1.5	2	0.7		1.8	13.2	201
4×2.5	2	0.7		1.8	14.2	253
4×4	2	0.7		1.8	15.5	332
4×6	2	0.7		1.8	16.9	431
4×10	2	0.7		1.8	19.2	628
4×16	2	0.7		1.8	21.7	901
4×25	2	0.9		1.8	25.8	1358
4×35	2	0.9		1.8	28.6	1796
4×50	2	1.0		1.8	32.3	2369
4×70	2	1.1		2.0	37.5	3358
4×95	2	1.1		2.1	42.3	4537
4×120	2	1.2		2.3	47.1	5703
4×150	2	1.4		2.4	52.0	6984
4×185	2	1.6		2.6	57.9	8740
4×240	2	1.7		2.8	65.1	11362
4×300	2	1.8		3.0	71.8	14145
4×400	2	2.0		3.2	80.4	17984
多芯
5×1.5	2	0.7		1.8	14.3	260
5×2.5	2	0.7		1.8	15.4	1544
7×1.5	2	0.7		1.8	15.5	322
7×2.5	2	0.7		1.8	16.7	2116
10×1.5	2	0.7		1.8	19.4	438
10×2.5	2	0.7		1.8	21.1	3000
12×1.5	2	0.7		1.8	20.0	494
12×2.5	2	0.7		1.8	21.8	3565
14×1.5	2	0.7		1.8	21.0	554
14×2.5	2	0.7		1.8	22.9	4135
19×1.5	2	0.7		1.8	23.4	701
19×2.5	2	0.7		1.8	25.5	5556
21×1.5	2	0.7		1.8	24.5	763
21×2.5	2	0.7		1.8	26.8	6128
24×1.5	2	0.7		1.8	27.3	866
24×2.5	2	0.7		1.8	29.8	6998
30×1.5	2	0.7		1.8	28.9	1030
30×2.5	2	0.7		1.8	31.6	8689
40×1.5	2	0.7		1.8	32.4	9942
40×2.5	2	0.7		1.9	35.7	11540
48×1.5	2	0.7		1.8	35.8	11900
48×2.5	2	0.7		1.9	39.4	13813
61×1.5	2	0.7		1.9	39.4	15082
61×2.5	2	0.7		2.0	43.3	17505

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4E2A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上.)		参考方法 C (直接用夹子夹住)		参考方法 E 在一个有孔径的电缆匣中，水平或者垂直)
	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电
1	2	3	4	5	6	7	8	9
mm2	a	a	a	a	a	a	a	a
1.5	18.5	16.5	22	19.5	24	22	26	23
2.5	25	22	30	26	33	30	36	32
4	33	30	40	35	45	40	49	42
6	42	38	51	44	58	52	63	54
10	57	51	69	60	80	71	86	75
16	76	68	91	80	107	96	115	100
25	99	89	119	105	138	119	149	127
35	121	109	146	128	171	147	185	158
50	145	130	175	154	209	179	225	192
70	183	164	221	194	269	229	289	246
95	220	197	265	233	328	278	352	298
120	253	227	305	268	382	322	410	346
150	290	259	334	300	441	371	473	399
185	329	295	384	340	506	424	542	456
240	386	346	459	398	599	500	641	538
300	442	396	532	455	693	576	741	621
400	-	-	625	536	803	667	865	741

注:*有无保护导线。

电压降（A/M） 根据BS 7671:2008 table 4E2B

导体截面积	2芯电缆直流电	2芯电缆单相交流电			3芯或4芯电缆三相交流电
1	2	3			4
mm2	mV/a/m	mV/a/m			mV/a/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4.0
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.160	1.90	1.60	0.140	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1.00	0.86	0.135	0.87
70	0.67	0.67	0.150	0.69	0.59	0.130	0.60
95	0.49	0.50	0.150	0.52	0.43	0.130	0.45
120	0.39	0.40	0.145	0.42	0.34	0.130	0.37
150	0.31	0.32	0.145	0.35	0.28	0.125	0.30
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26
240	0.195	0.200	0.140	0.24	0.175	0.125	0.21
300	0.155	0.160	0.140	0.21	0.140	0.120	0.185
400	0.120	0.130	0.140	0.190	0.115	0.120	0.165
