600/1000V 云母带+交联聚乙烯绝缘低烟无卤护套防火电力电缆BS 8573标准防火电力控制电缆 (2-5 芯)

FFX400 1mRZ1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

应用

BS8573标准防火电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS 8573:2012

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

600/1000V

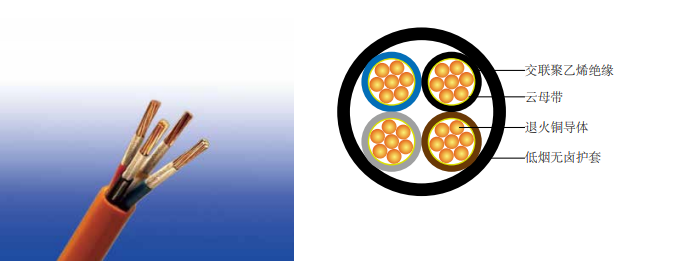

线缆结构

导体：符合标准BS EN 60228,2类绞合退火铜导体。
防火层：云母带.
绝缘: 符合标准BS 7655-1.3交联聚乙烯GP 8型，符合标准BS 7655-1.2乙丙橡胶或符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
内护套（可选）：可选的内护套，在使用时，应由一层合成高分子材料的挤压层组成。它应该绕在两芯，三芯，四芯，五芯外，使其成为一个圆形。
外护套:挤塑层聚合物材料LTS 4符合BS 7655 - 6.1。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色
2芯:棕色和蓝色。
3芯:棕色，黑色和灰色。
或者，黄绿色，蓝色，棕色。
4芯:蓝色、棕色、黑色和灰色
或者，黄绿色，棕色、黑色、灰色.
5芯：黄绿线，蓝色，棕色、黑色、灰色.
护套颜色:黑色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
圆形铜导体 OD≤25mm: 4 × OD
圆形铜导体 OD>25mm: 6 × OD
异形铜导体: 8 × OD

结构参数

导体		FFX400 1mRZ1-R
芯数 × 截面积	导体类型	标称绝缘厚度	标称内覆盖层厚度	标称护套厚度	标称总外径	大约重量
No.×mm2		mm	mm	mm	mm	kg/km
2芯
2×1.5a	2	0.7	0.4	1.8	11.6	139
2×2.5a	2	0.7	0.4	1.8	12.4	167
2×4a	2	0.7	0.4	1.8	13.5	211
2×6a	2	0.7	0.4	1.8	14.6	265
2×10a	2	0.7	0.6	1.8	16.5	370
2×16a	2	0.7	0.6	1.8	18.6	515
2×25a	2	0.9	0.8	1.8	22.0	756
2×35a	2	0.9	0.8	1.8	24.3	983
2×50a	2	1.0	1.0	1.8	27.4	1281
2×70a	2	1.1	1.0	1.8	31.4	1771
2×95a	2	1.1	1.2	1.9	35.4	2379
2×120a	2	1.2	1.2	2.0	39.2	2971
2×25b	2	0.9	0.6	1.8	18.1	695
2×35b	2	0.9	0.6	1.8	19.9	917
2×50b	2	1.0	0.8	1.8	22.6	1209
2×70b	2	1.1	0.8	1.8	25.5	1684
2×95b	2	1.1	1.0	1.9	28.2	2273
2×120b	2	1.2	1.0	2.0	31.0	2844
3芯
3×1.5a	2	0.7	0.4	1.8	12.2	152
3×2.5a	2	0.7	0.4	1.8	13.1	192
3×4a	2	0.7	0.4	1.8	14.3	253
3×6a	2	0.7	0.4	1.8	15.5	329
3×10a	2	0.7	0.6	1.8	17.5	479
3×16a	2	0.7	0.6	1.8	19.8	687
3×25a	2	0.9	0.8	1.8	23.5	1033
3×35a	2	0.9	0.8	1.8	26.0	1364
3×50a	2	1.0	1.0	1.8	29.3	1798
3×70a	2	1.1	1.2	1.9	33.8	2532
3×95a	2	1.1	1.2	2.0	38.3	3421
3×120a	2	1.2	1.2	2.1	42.4	4284
3×25b	2	0.9	0.6	1.8	20.7	1001
3×35b	2	0.9	0.8	1.8	23.3	1334
3×50b	2	1.0	0.8	1.8	25.9	1757
3×70b	2	1.1	1.0	1.9	29.8	2479
3×95b	2	1.1	1.2	2.0	33.2	3351
3×120b	2	1.2	1.2	2.1	36.0	4191
4芯
4×1.5a	2	0.7	0.4	1.8	13.2	183
4×2.5a	2	0.7	0.4	1.8	14.2	234
4×4a	2	0.7	0.4	1.8	15.5	313
4×6a	2	0.7	0.6	1.8	16.9	412
4×10a	2	0.7	0.6	1.8	19.2	608
4×16a	2	0.7	0.6	1.8	21.7	881
4×25a	2	0.9	0.8	1.8	25.8	1335
4×35a	2	0.9	1.0	1.8	28.6	1773
4×50a	2	1.0	1.0	1.8	32.3	2344
4×70a	2	1.1	1.2	2.0	37.5	3329
4×95a	2	1.1	1.2	2.1	42.3	4505
4×120a	2	1.2	1.2	2.3	47.1	5667
4×25b	2	0.9	0.8	1.8	23.3	1305
4×35b	2	0.9	0.8	1.8	25.9	1740
4×50b	2	1.0	1.0	1.8	29.4	2307
4×70b	2	1.1	1.2	2.0	33.5	3271
4×95b	2	1.1	1.2	2.1	36.9	4424
4×120b	2	1.2	1.2	2.3	40.9	5565
5芯
5×1.5a	2	0.7	0.4	1.8	13.5	218
5×2.5a	2	0.7	0.4	1.8	14.5	281
5×4a	2	0.7	0.6	1.8	16.9	378
5×10a	2	0.7	0.6	1.8	20.2	700
5×16a	2	0.7	0.8	1.8	24.3	1042
5×25a	2	0.9	1.0	1.8	27.3	1594
5×35a	2	0.9	1.0	1.8	30.9	2132
5×50a	2	1.0	1.2	1.9	34.6	2855
5×70a	2	1.1	1.2	2.1	38.4	4055
5×95a	2	1.1	1.4	2.2	43.7	5503
5×120a	2	1.2	1.4	2.4	46.9	6916

a 圆形或实心圆形绞合导体 (class 2).
b 异形绞合导体 (class 2).

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4E2A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上.)		参考方法 C (直接用夹子夹住)		参考方法 E 在一个有孔径的电缆匣中，水平或者垂直)
	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电
1	2	3	4	5	6	7	8	9
mm2	a	a	a	a	a	a	a	a
1.5	18.5	16.5	22	19.5	24	22	26	23
2.5	25	22	30	26	33	30	36	32
4	33	30	40	35	45	40	49	42
6	42	38	51	44	58	52	63	54
10	57	51	69	60	80	71	86	75
16	76	68	91	80	107	96	115	100
25	99	89	119	105	138	119	149	127
35	121	109	146	128	171	147	185	158
50	145	130	175	154	209	179	225	192
70	183	164	221	194	269	229	289	246
95	220	197	265	233	328	278	352	298
120	253	227	305	268	382	322	410	346

注:*有无保护导线。

电压降（A/M） 根据BS 7671:2008 table 4E2B

导体截面积	2芯电缆直流电	2芯电缆单相交流电			3芯或4芯电缆三相交流电
1	2	3			4
mm2	mV/a/m	mV/a/m			mV/a/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4.0
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.160	1.90	1.60	0.140	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1.00	0.86	0.135	0.87
70	0.67	0.67	0.150	0.69	0.59	0.130	0.60
95	0.49	0.50	0.150	0.52	0.43	0.130	0.45
120	0.39	0.40	0.145	0.42	0.34	0.130	0.37
