600/1000V 云母带+交联聚乙烯绝缘低烟无卤护套防火铠装电力电缆 IEC 60502-1标准 (2-4芯)

FFX400 1mRZ1MZ1-R (CU/MGT+XLPE/LSZH/SWA/LSZH 600/1000V Class 2)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自IEC 60502-1
批准: CE认证(GB 10675743 16)

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

600/1000V

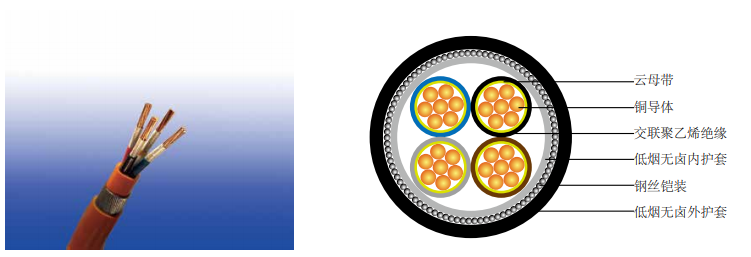

线缆结构

导体:符合IEC 60228，导体应为2类绞合退火铜。Class 1 和class 5可选。
防火层：云母带.
绝缘: 热固性交联聚乙烯材料和厚度符合IEC 60502-1。
内护套：符合标准IEC 60502-1热塑性无卤化合物ST8。
铠装: 钢丝铠装.
外护套:热塑性无卤复合ST8符合 IEC 60502-1.
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色
2芯:棕色和蓝色。
3芯:棕色，黑色和灰色。
4芯:蓝色，棕色，黑色和灰色。
其他颜色可根据要求提供。
护套颜色:黑色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
圆形铜导体: 6 × OD
异形铜导体: 8 × OD

结构参数

导体		FFX400 1mRZ1MZ1-R
芯数 × 截面积	导体类型	标称绝缘厚度		标称内覆盖层厚度	标称铠装线直径	标称护套厚度	标称总外径	大约重量
No.×mm2		mm		mm	mm	mm	mm	kg/km
2芯
2×1.5	2	0.7		1.0	0.8	1.8	15.2	393
2×2.5	2	0.7		1.0	0.8	1.8	16	440
2×4	2	0.7		1.0	0.8	1.8	17.1	507
2×6	2	0.7		1.0	1.25	1.8	19.1	732
2×10	2	0.7		1.0	1.25	1.8	21.0	894
2×16	2	0.7		1.0	1.25	1.8	23.1	1103
2×25	2	0.9		1.0	1.6	1.8	27.2	1622
2×35	2	0.9		1.0	1.6	1.8	29.5	1936
2×50	2	1.0		1.0	1.6	1.9	32.8	2368
2×70	2	1.1		1.0	2.0	2.0	37.8	3311
2×95	2	1.1		1.2	2.0	2.1	42.2	4157
2×120	2	1.2		1.2	2.0	2.3	46.2	4950
2×150	2	1.4		1.2	2.5	2.4	51.3	6286
2×185	2	1.6		1.4	2.5	2.6	56.7	7551
2×240	2	1.7		1.4	2.5	2.7	62.5	9218
2×300	2	1.8		1.6	2.5	2.9	68.6	11064
2×400	2	2.0		1.6	2.5	3.1	75.7	13459
3芯
3×1.5	2	0.7		1.0	0.8	1.8	15.8	436
3×2.5	2	0.7		1.0	0.8	1.8	16.7	495
3×4	2	0.7		1.0	0.8	1.8	17.9	581
3×6	2	0.7		1.0	1.25	1.8	20.0	838
3×10	2	0.7		1.0	1.25	1.8	22.0	1050
3×16	2	0.7		1.0	1.25	1.8	24.3	1328
3×25	2	0.9		1.0	1.6	1.8	28.7	1973
3×35	2	0.9		1.0	1.6	1.8	31.2	2398
3×50	2	1.0		1.0	1.6	1.9	34.7	2976
3×70	2	1.1		1.0	2.0	2.1	40.2	4200
3×95	2	1.1		1.2	2.0	2.2	44.9	5346
3×120	2	1.2		1.2	2.0	2.3	49.0	6402
3×150	2	1.4		1.4	2.5	2.5	55.0	8187
3×185	2	1.6		1.4	2.5	2.7	60.3	9822
3×240	2	1.7		1.4	2.5	2.8	66.5	12141
3×300	2	1.8		1.6	2.5	3.0	73.0	14682
3×400	2	2.0		1.6	3.15	3.3	82.2	19088
3芯 + 1芯接地导线
		3芯	1芯
3×16/10	2	0.7	0.7	1.0	1.6	1.8	25.6	1442
3×25/16	2	0.9	0.7	1.0	1.6	1.8	29.5	2148
3×35/16	2	0.9	0.7	1.0	1.6	1.9	32.3	2573
3×50/25	2	1.0	0.9	1.0	1.6	2.1	36.1	3254
3×70/35	2	1.1	0.9	1.2	2	2.2	42.0	4578
3×95/50	2	1.1	1.0	1.2	2	2.3	46.6	5857
3×120/70	2	1.2	1.1	1.2	2	2.5	51.0	7135
3×150/70	2	1.4	1.1	1.4	2.5	2.7	57.2	8920
3×185/95	2	1.6	1.1	1.4	2.5	2.8	62.5	10826
3×240/120	2	1.7	1.2	1.6	2.5	3.1	69.9	13407
3×300/150	2	1.8	1.4	1.6	2.5	3.2	76..0	16243
3×400/185	2	2.0	1.6	1.6	3.15	3.6	85.7	21047
4芯
4×1.5	2	0.7		1.0	0.8	1.8	16.8	491
4×2.5	2	0.7		1.0	0.8	1.8	17.8	565
4×4	2	0.7		1.0	1.25	1.8	20.0	826
4×6	2	0.7		1.0	1.25	1.8	21.4	968
4×10	2	0.7		1.0	1.25	1.8	23.7	1233
4×16	2	0.7		1.0	1.6	1.8	26.9	1755
4×25	2	0.9		1.0	1.6	1.8	31.0	2369
4×35	2	0.9		1.0	1.6	1.9	34.0	2928
4×50	2	1.0		1.0	2.0	2.1	38.9	3972
4×70	2	1.1		1.2	2.0	2.2	44.3	5233
4×95	2	1.1		1.2	2.0	2.3	49.1	6636
4×120	2	1.2		1.4	2.5	2.5	55.3	8608
4×150	2	1.4		1.4	2.5	2.7	60.4	10203
4×185	2	1.6		1.4	2.5	2.8	66.1	12264
4×240	2	1.7		1.6	2.5	3.1	73.9	15427
4×300	2	1.8		1.6	2.5	3.2	80.4	18565
4×400	2	2.0		1.8	3.15	3.6	91.1	24233

电气性能

导体操作温度: 90°C
空气环境温度: 30°C
地面环境温度: 20°C

载流容量 (Amp) 根据BS 7671:2008 table 4E4A

导体截面积	参考方法 C (直接用夹子夹住)		参考方法 E (在一个有孔径的电缆匣中，水平或者垂直)		参考方法 D (direct in in groud or in ducting in groud. in or around buildings)
	1 2芯电缆单相交流或直流电	1 3芯或4芯电缆三相交流电	1 2芯电缆单相交流或直流电	1 3芯或4芯电缆三相交流电	1 2芯电缆单相交流或直流电	1 3芯或4芯电缆三相交流电
1	2	3	4	5	6	7
mm2	a	a	a	a	a	a
1.5	27	23	29	25	25	21
2.5	36	31	39	33	33	28
4	49	42	52	44	43	36
6	62	53	66	56	53	44
10	85	73	90	78	71	58
16	110	94	115	99	91	75
25	146	124	152	131	116	96
35	180	154	188	162	139	115
50	219	187	228	197	164	135
70	279	238	291	251	203	167
95	338	289	354	304	239	197
120	392	335	410	353	271	223
150	451	386	472	406	306	251
185	515	441	539	463	343	281
240	607	520	636	546	395	324
300	698	599	732	628	446	365
400	787	673	847	728	-	-

电压降（A/M） 根据BS 7671:2008 table 4E4B

导体截面积	2芯电缆直流电	2芯电缆单相交流电			3芯或4芯电缆三相交流电
1	2	3			4
mm2	mV/a/m	mV/a/m			mV/a/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4.0
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.160	1.90	1.60	0.140	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1.00	0.86	0.135	0.87
70	0.67	0.67	0.150	0.69	0.59	0.130	0.60
95	0.49	0.50	0.150	0.52	0.43	0.130	0.45
120	0.39	0.40	0.145	0.42	0.34	0.130	0.37
150	0.31	0.32	0.145	0.35	0.38	0.125	0.30
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26
240	0.195	0.200	0.140	0.24	0.175	0.125	0.21
300	0.155	0.160	0.140	0.21	0.140	0.120	0.185
400	0.120	0.130	0.140	0.190	0.115	0.120	0.165

注: r =导体在工作温度下的电阻
x =电抗
z =阻抗
