600/1000V 云母带+交联聚乙烯绝缘低烟无卤护套电力电缆BS 8573 (单芯)
FFX300 1mRZ1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)
应用
这些交联聚乙烯绝缘和低烟无卤护套电缆一般用于固定安装。适用于建筑布线,特别是在烟雾排放可能对生命造成潜在威胁的区域,但不能直接埋在地下或埋在管道中。
标准
基本设计改编自BS 8573:2012
防火性能
线路完整性 | IEC 60331-21; BS 6387; BS 8491 |
---|---|
阻燃性(单根垂直线缆测试) | IEC 60332-1-2; EN 60332-1-2 |
降低火蔓延(垂直安装的成束电缆测试) | IEC 60332-3-24; EN 60332-3-24 |
无卤 | IEC 60754-1; EN 50267-2-1 |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2 |
最小烟雾释放 | IEC 61034-2; EN 61034-2 |
额定电压
600/1000V

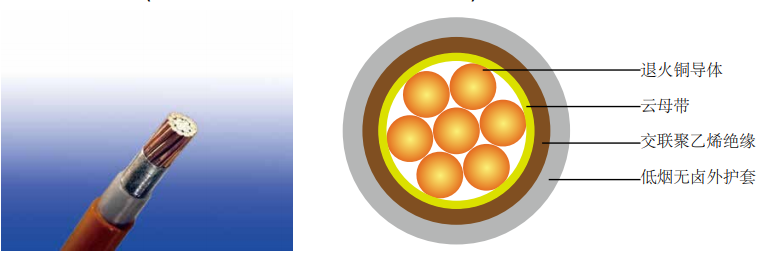

线缆结构
导体:符合标准BS EN 60228,2类绞合退火铜导体。
防火层:云母带.
绝缘: 符合标准BS 7655-1.3交联聚乙烯GP 8型,符合标准BS 7655-1.2乙丙橡胶或符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
内护套(可选):可选的内护套,在使用时,应由一层合成高分子材料的挤压层组成。它应该绕在两芯,三芯,四芯,五芯外,使其成为一个圆形。
外护套:符合标准BS 7655-6.1挤出式低烟无卤LTS 4.
外护套可选:可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
色谱
绝缘颜色:棕色或蓝色。
护套颜色:黑色;其他颜色可根据要求提供。
物理性能和热性能
最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
圆形铜导体 OD≤25mm: 4 × OD
圆形铜导体 OD>25mm: 6 × OD
异形铜导体: 8 × OD
结构参数
导体 | FFX300 1mRZ1-R | |||||
---|---|---|---|---|---|---|
芯数 × 截面积 | 导体类型 | 标称绝缘厚度 | 标称内覆盖厚度 | 标称护套厚度 | 标称总外径 | 大约重量 |
No.×mm2 | mm | mm | mm | mm | kg/km | |
1×1.5 | 2 | 0.7 | 0.4 | 1.4 | 6.8 | 58 |
1×2.5 | 2 | 0.7 | 0.4 | 1.4 | 7.2 | 71 |
1×4 | 2 | 0.7 | 0.4 | 1.4 | 7.8 | 92 |
1×6 | 2 | 0.7 | 0.4 | 1.4 | 8.3 | 118 |
1×10 | 2 | 0.7 | 0.4 | 1.4 | 9.3 | 168 |
1×16 | 2 | 0.7 | 0.4 | 1.4 | 10.3 | 238 |
1×25 | 2 | 0.9 | 0.4 | 1.4 | 12.0 | 352 |
1×35 | 2 | 0.9 | 0.4 | 1.4 | 13.2 | 463 |
1×50 | 2 | 1.0 | 0.6 | 1.4 | 14.7 | 606 |
1×70 | 2 | 1.1 | 0.6 | 1.4 | 16.7 | 843 |
1×95 | 2 | 1.1 | 0.6 | 1.5 | 18.8 | 1139 |
1×120 | 2 | 1.2 | 0.8 | 1.5 | 20.6 | 1416 |
1×150 | 2 | 1.4 | 0.8 | 1.6 | 22.8 | 1736 |
1×185 | 2 | 1.6 | 0.8 | 1.6 | 25.0 | 2154 |
1×240 | 2 | 1.7 | 1.0 | 1.7 | 28.1 | 2798 |
1×300 | 2 | 1.8 | 1.0 | 1.8 | 30.9 | 3479 |
1×400 | 2 | 2.0 | 1.2 | 1.9 | 34.5 | 4419 |
1×500 | 2 | 2.2 | 1.2 | 2.0 | 38.2 | 5535 |
1×630 | 2 | 2.4 | 1.4 | 2.2 | 43.0 | 7113 |
1×800 | 2 | 2.6 | 1.6 | 2.3 | 47.9 | 9026 |
1×1000 | 2 | 2.8 | 1.6 | 2.4 | 53.0 | 11302 |
电气性能
导体操作温度: 90°C
环境温度: 30°C
载流容量 (Amp) 根据BS 7671:2008 table 4E1A
导体截面积 | 参考方法 A (附在热绝缘墙上的导管上.) |
参考方法 B (附在线槽或者墙上等的导管上.) |
参考方法 C (直接用夹子夹住) |
参考方法 F (在一个有孔径的电缆匣中,水平或者垂直.) 相邻分开 |
参考方法 G (暴露在空气中)以电缆直径为间隔 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
2根电缆单相交流或直流电 | 3根或4根电缆三相交流电 | 2根电缆单相交流或直流电 | 3根电缆三相交流电 | 2根电缆单相交流或直流电电缆水平相邻分开 |
3根电缆三相交流电电缆水平相邻分开或三相相邻分开 | 2根电缆单相交流或直流电电缆水平分开 |
3根电缆三相交流电电缆水平分开 | 3根电缆三相交流电电缆三相分开 | 2根电缆单相交流或直流电或3根电缆三相交流电电缆水平分开 | ||
水平 | 垂直 | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
mm2 | a | a | a | a | a | a | a | a | a | a | a |
1.5 | 19 | 17 | 23 | 20 | 25 | 23 | - | - | - | - | - |
2.5 | 26 | 23 | 31 | 28 | 34 | 31 | - | - | - | - | - |
4 | 35 | 31 | 42 | 37 | 46 | 41 | - | - | - | - | - |
6 | 45 | 40 | 54 | 48 | 59 | 54 | - | - | - | - | - |
10 | 61 | 54 | 75 | 66 | 81 | 74 | - | - | - | - | - |
16 | 81 | 73 | 100 | 88 | 109 | 99 | - | - | - | - | - |
25 | 106 | 95 | 133 | 117 | 143 | 130 | 161 | 141 | 135 | 182 | 161 |
35 | 131 | 117 | 164 | 144 | 176 | 161 | 200 | 176 | 169 | 226 | 201 |
50 | 158 | 141 | 198 | 175 | 228 | 209 | 242 | 216 | 207 | 275 | 246 |
70 | 200 | 179 | 253 | 222 | 293 | 268 | 310 | 279 | 268 | 353 | 318 |
95 | 241 | 216 | 306 | 269 | 355 | 326 | 377 | 342 | 328 | 430 | 389 |
120 | 278 | 249 | 354 | 312 | 413 | 379 | 437 | 400 | 383 | 500 | 454 |
150 | 318 | 285 | 393 | 342 | 476 | 436 | 504 | 464 | 444 | 577 | 527 |
185 | 362 | 324 | 449 | 384 | 545 | 500 | 575 | 533 | 510 | 661 | 605 |
240 | 424 | 380 | 528 | 450 | 644 | 590 | 679 | 634 | 607 | 781 | 719 |
300 | 486 | 435 | 603 | 514 | 743 | 681 | 783 | 736 | 703 | 902 | 833 |
400 | - | - | 683 | 584 | 868 | 793 | 940 | 868 | 823 | 1085 | 1008 |
500 | - | - | 783 | 666 | 990 | 904 | 1083 | 998 | 946 | 1253 | 1169 |
630 | - | - | 900 | 764 | 1130 | 1033 | 1254 | 1151 | 1088 | 1454 | 1362 |
800 | - | - | - | - | 1288 | 1179 | 1358 | 1275 | 1214 | 1581 | 1485 |
1000 | - | - | - | - | 1443 | 1323 | 1520 | 1436 | 1349 | 1775 | 1671 |
电压降(A/M) 根据BS 7671:2008 table 4E1B
导体截面积 | 2根电缆直流电 | 2根电缆单相交流电 | 3或4根电缆三相交流电 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
参考方法 A&B (附在线槽或导管上) |
参考方法 C & F(直接用夹子夹住, 置于电缆槽中或暴露在空气中) |
参考方法 A & B (附在线槽或导管上) |
参考方法 C & F (直接用夹子夹住, 置于电缆槽中或暴露在空气中) |
|||||||||||||||||||
电缆相邻分开 | 电缆隔开* | 电缆三相相邻分开 | 电缆水平相邻分开 | 电缆水平隔开 | ||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||||||||
mm2 | mV/a/m | mV/a/m | mV/a/m | mV/a/m | mV/a/m | mV/a/m | mV/a/m | |||||||||||||||
1.5 | 31 | 31 | 31 | 31 | 27 | 27 | 27 | 27 | ||||||||||||||
2.5 | 19 | 19 | 19 | 19 | 16 | 16 | 16 | 16 | ||||||||||||||
4 | 12 | 12 | 12 | 12 | 10 | 10 | 10 | 10 | ||||||||||||||
6 | 7.9 | 7.9 | 7.9 | 7.9 | 6.8 | 6.8 | 6.8 | 6.8 | ||||||||||||||
10 | 4.7 | 4.7 | 4.7 | 4.7 | 4.0 | 4.0 | 4.0 | 4.0 | ||||||||||||||
16 | 2.9 | 2.9 | 2.9 | 2.9 | 2.5 | 2.5 | 2.5 | 2.5 | ||||||||||||||
r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | ||
25 | 1.85 | 1.85 | 0.31 | 1.90 | 1.85 | 0.190 | 1.85 | 1.85 | 0.28 | 1.85 | 1.60 | 0.27 | 1.65 | 1.60 | 0.165 | 1.60 | 1.60 | 0.190 | 1.60 | 1.60 | 0.27 | 1.65 |
35 | 1.35 | 1.35 | 0.29 | 1.35 | 1.35 | 0.180 | 1.35 | 1.35 | 0.27 | 1.35 | 1.15 | 0.25 | 1.15 | 1.15 | 0.155 | 1.15 | 1.15 | 0.180 | 1.15 | 1.15 | 0.26 | 1.20 |
50 | 0.99 | 1.00 | 0.29 | 1.05 | 0.99 | 0.180 | 1.00 | 0.99 | 0.27 | 1.00 | 0.87 | 0.25 | 0.90 | 0.86 | 0.155 | 0.87 | 0.86 | 0.180 | 0.87 | 0.86 | 0.26 | 0.89 |
70 | 0.68 | 0.70 | 0.28 | 0.75 | 0.68 | 0.175 | 0.71 | 0.68 | 0.26 | 0.73 | 0.60 | 0.24 | 0.65 | 0.59 | 0.150 | 0.61 | 0.59 | 0.175 | 0.62 | 0.59 | 0.25 | 0.65 |
95 | 0.49 | 0.51 | 0.27 | 0.58 | 0.49 | 0.170 | 0.52 | 0.49 | 0.26 | 0.56 | 0.44 | 0.23 | 0.50 | 0.43 | 0.145 | 0.45 | 0.43 | 0.170 | 0.46 | 0.43 | 0.25 | 0.49 |
120 | 0.39 | 0.41 | 0.26 | 0.48 | 0.39 | 0.165 | 0.43 | 0.39 | 0.25 | 0.47 | 0.35 | 0.23 | 0.42 | 0.34 | 0.140 | 0.37 | 0.34 | 0.165 | 0.38 | 0.34 | 0.24 | 0.42 |
150 | 0.32 | 0.33 | 0.26 | 0.43 | 0.32 | 0.165 | 0.36 | 0.32 | 0.25 | 0.41 | 0.29 | 0.23 | 0.37 | 0.28 | 0.140 | 0.31 | 0.28 | 0.165 | 0.32 | 0.28 | 0.24 | 0.37 |
185 | 0.25 | 0.27 | 0.26 | 0.37 | 0.26 | 0.165 | 0.30 | 0.25 | 0.25 | 0.36 | 0.23 | 0.23 | 0.32 | 0.22 | 0.140 | 0.26 | 0.22 | 0.165 | 0.28 | 0.22 | 0.24 | 0.33 |
240 | 0.190 | 0.21 | 0.26 | 0.33 | 0.20 | 0.160 | 0.25 | 0.195 | 0.25 | 0.31 | 0.185 | 0.22 | 0.29 | 0.170 | 0.140 | 0.22 | 0.170 | 0.165 | 0.24 | 0.170 | 0.24 | 0.29 |
300 | 0.155 | 0.175 | 0.25 | 0.31 | 0.160 | 0.160 | 0.22 | 0.155 | 0.25 | 0.29 | 0.150 | 0.22 | 0.27 | 0.140 | 0.140 | 0.195 | 0.135 | 0.160 | 0.21 | 0.135 | 0.24 | 0.27 |
400 | 0.120 | 0.140 | 0.25 | 0.29 | 0.130 | 0.155 | 0.20 | 0.125 | 0.24 | 0.27 | 0.125 | 0.22 | 0.25 | 0.110 | 0.135 | 0.175 | 0.110 | 0.160 | 0.195 | 0.110 | 0.24 | 0.26 |
500 | 0.093 | 0.120 | 0.25 | 0.28 | 0.105 | 0.155 | 0.185 | 0.098 | 0.24 | 0.26 | 0.100 | 0.22 | 0.24 | 0.090 | 0.135 | 0.160 | 0.088 | 0.160 | 0.180 | 0.085 | 0.24 | 0.25 |
630 | 0.072 | 0.100 | 0.25 | 0.27 | 0.086 | 0.155 | 0.175 | 0.078 | 0.24 | 0.25 | 0.088 | 0.21 | 0.23 | 0.074 | 0.135 | 0.150 | 0.071 | 0.160 | 0.170 | 0.068 | 0.23 | 0.24 |
800 | 0.056 | - | 0.072 | 0.150 | 0.170 | 0.064 | 0.24 | 0.25 | - | 0.062 | 0.130 | 0.145 | 0.059 | 0.155 | 0.165 | 0.055 | 0.23 | 0.24 | ||||
1000 | 0.045 | - | 0.063 | 0.150 | 0.165 | 0.054 | 0.24 | 0.24 | - | 0.055 | 0.130 | 0.145 | 0.050 | 0.155 | 0.165 | 0.047 | 0.23 | 0.24 |
注:*电缆间距大于电缆直径将导致电压降较大。
r =导体在工作温度下的电阻
x =电抗
z =阻抗
