600/1000V 云母带+交联聚乙烯绝缘低烟无卤护套铠装电力电缆 BS 6724标准 (单芯)

FFX300 1mRZ1MAZ1-R (CU/MGT+XLPE/LSZH/AWA/LSZH 600/1000V Class 2)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS 6724

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

600/1000V

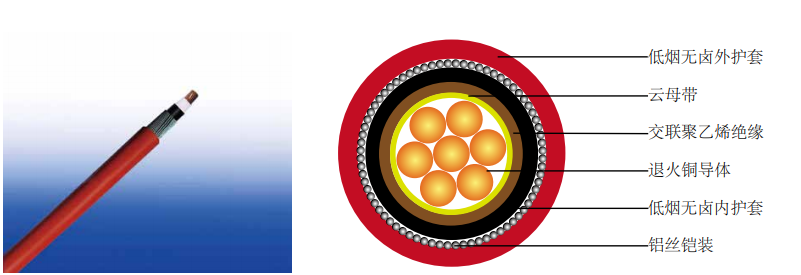

线缆结构

导线:符合标准BS EN 60228 ，2类绞合退火铜导体。
防火层：云母带.
绝缘:符合标准BS 7655-1.3交联聚乙烯GP 8型，符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
内护套：高分子材料挤压而成。
铠装: 铝丝
外护套:符合标准BS 7655-6.1挤出式低烟无卤LTS 1。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色: 棕色或蓝色;其他颜色可根据要求提供。
护套颜色:黑色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 6 × OD

结构参数

导体		FFX300 1mRZ1MAZ1-R
芯数 × 截面积	导体类型	标称绝缘厚度	标称垫层厚度	标称铝丝铠装直径	标称护套厚度	标称总外径	大约重量
No.×mm2		mm	mm	mm	mm	mm	kg/km
1×50	2	1.0	0.8	0.9	1.5	18.5	696
1×70	2	1.1	0.8	1.25	1.5	21.2	949
1×95	2	1.1	0.8	1.25	1.6	23.3	1253
1×120	2	1.2	0.8	1.25	1.6	25.2	1533
1×150	2	1.4	1.0	1.6	1.7	28.4	1863
1×185	2	1.6	1.0	1.6	1.8	31.0	2304
1×240	2	1.7	1.0	1.6	1.8	33.8	2938
1×300	2	1.8	1.0	1.6	1.9	36.6	3626
1×400	2	2.0	1.2	2.0	2.0	41.5	4668
1×500	2	2.2	1.2	2.0	2.1	45.2	5795
1×630	2	2.4	1.2	2.0	2.2	49.8	7357
1×800	2	2.6	1.4	2.5	2.4	56.4	9380
1×1000	2	2.8	1.4	2.5	2.5	61.6	11660

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4E3A

导体截面积	参考方法 C (直接用夹子夹住)		参考方法 F (在一个有孔径的电缆匣中，水平或者垂直)
	相邻分开		相邻分开			以电缆直径为间隔
	2根电缆单相交流或直流电水平分开	3根电缆三相交流电水平分开	2根电缆单相交流或直流电水平分开	3根电缆三相交流电水平分开	3根电缆三相交流电三相分开	2根电缆单相直流电		2根电缆单相交流电		3根或4根电缆三相交流电
						水平	垂直	水平	垂直	水平	垂直
1	2	3	4	5	6	7	8	9	10	11	12
mm2	a	a	a	a	a	a	a	a	a	a	a
50	237	220	253	232	222	284	270	282	266	288	266
70	303	277	322	293	285	356	349	357	337	358	331
95	367	333	389	352	346	446	426	436	412	425	393
120	425	383	449	405	402	519	497	504	477	485	449
150	488	437	516	462	463	600	575	566	539	549	510
185	557	496	587	524	529	688	660	643	614	618	574
240	656	579	689	612	625	815	782	749	714	715	666
300	755	662	792	700	720	943	906	842	805	810	755
400	853	717	899	767	815	1137	1094	929	889	848	797
500	962	791	1016	851	918	1314	1266	1032	989	923	871
630	1082	861	1146	935	1027	1528	1474	1139	1092	992	940
800	1170	904	1246	987	1119	1809	1744	1204	1155	1042	978
1000	1261	961	1345	1055	1214	2100	2026	1289	1238	1110	1041

电压降（A/M） 根据BS 7671:2008 table 4E3B

导体截面积	2根电缆直流电	参考方法 C&F (直接用夹子夹住, 置于电缆槽中或暴露在空气中)
		2根电缆单相交流电						3或4根电缆三相交流电
		相邻分开			隔开*			三相相邻分开			水平相邻分开			水平隔开*
1	2	3			4			5			6			7
mm2	mV/a/m				mV/a/m			mV/a/m			mV/a/m			mV/a/m
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
50	0.98	0.99	0.21	1.00	0.98	0.29	1.00	0.86	0.180	0.87	0.84	0.25	0.88	0.84	0.33	0.90
70	0.67	0.68	0.20	0.71	0.69	0.29	0.75	0.59	0.170	0.62	0.60	0.25	0.65	0.62	0.32	0.70
95	0.49	0.51	0.195	0.55	0.53	0.28	0.60	0.44	0.170	0.47	0.46	0.24	0.52	0.49	0.31	0.58
120	0.39	0.41	0.190	0.45	0.43	0.27	0.51	0.35	0.165	0.39	0.38	0.34	0.44	0.41	0.30	0.51
150	0.31	0.33	0.185	0.38	0.36	0.27	0.45	0.29	0.160	0.33	0.31	0.23	0.39	0.34	0.39	0.45
185	0.25	0.27	0.185	0.33	0.30	0.26	0.40	0.23	0.160	0.28	0.26	0.23	0.34	0.29	0.29	0.41
240	0.195	0.21	0.180	0.28	0.24	0.26	0.35	0.180	0.155	0.24	0.21	0.22	0.30	0.24	0.28	0.37
300	0.155	0.17	0.175	0.25	0.195	0.25	0.32	0.145	0.150	0.21	0.170	0.22	0.28	0.20	0.27	0.34
400	0.115	0.145	0.170	0.22	0.180	0.24	0.30	0.125	0.150	0.195	0.160	0.21	0.27	0.20	0.27	0.33
500	0.093	0.125	0.170	0.21	0.165	0.24	0.29	0.105	0.145	0.180	0.145	0.20	0.25	0.190	0.24	0.31
630	0.073	0.105	0.165	0.195	0.150	0.23	0.27	0.092	0.145	0.170	0.135	0.195	0.24	0.175	0.23	0.29
800	0.056	0.090	0.160	0.190	0.145	0.23	0.27	0.086	0.140	0.165	0.130	0.180	0.23	0.175	0.195	0.26
1000	0.045	0.092	0.155	0.180	0.140	0.21	0.25	0.080	0.135	0.155	0.125	0.170	0.21	0.165	0.180	0.24

注:*电缆间距大于电缆直径将导致电压降较大。
r =导体在工作温度下的电阻
x =电抗
z =阻抗
