450/750V云母带+交联聚乙烯绝缘低烟无卤护套电力电缆BS 7211 (单芯)
FFX300 07mRZ1-U/R (CU/MGT+XLPE/LSZH 450/750V Class 1/2)
应用
该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
基本设计改编自BS 7211:2012
防火性能
线路完整性 | IEC 60331-21; BS 6387 |
---|---|
阻燃性(单根垂直线缆测试) | IEC 60332-1-2; EN 60332-1-2 |
降低火蔓延(垂直安装的成束电缆测试) | IEC 60332-3-24; EN 60332-3-24 |
无卤 | IEC 60754-1; EN 50267-2-1 |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2 |
最小烟雾释放 | IEC 61034-2; EN 61034-2 |
额定电压
450/750V

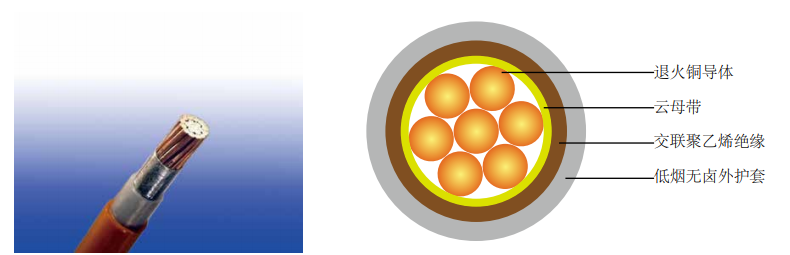

线缆结构
导体:符合BS EN 60228标准一类/二类退火铜导体。
防火层:云母带.
绝缘材料:符合标准BS 7655-1.3交联聚乙烯GP 8型,符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
外护套:符合标准BS 7655-6.1挤出式低烟无卤LTS 4.
外护套可选:可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
色谱
绝缘颜色:棕色或蓝色。
护套颜色:白色;其他颜色可根据要求提供。
物理性能和热性能
最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD
结构参数
导体 | FFX300 07mRZ1-U/R | |||||
---|---|---|---|---|---|---|
芯数 × 截面积 | 导体类型 | 标称绝缘厚度 | 标称护套厚度 | 最小总外径 | 最大总外径 | 大约重量 |
No.×mm2 | mm | mm | mm | mm | kg/km | |
1×1.0 | 1 | 0.7 | 0.8 | 4.9 | 5.8 | 30 |
1×1.5 | 1 | 0.7 | 0.8 | 5.2 | 6.0 | 38 |
1×2.5 | 1 | 0.7 | 0.8 | 5.6 | 6.5 | 51 |
1×4 | 1 | 0.7 | 0.8 | 6.2 | 7.3 | 70 |
1×6 | 1 | 0.7 | 0.8 | 6.7 | 7.8 | 95 |
1×1.0 | 2 | 0.7 | 0.8 | 5.0 | 5.9 | 35 |
1×1.5 | 2 | 0.7 | 0.8 | 5.3 | 6.2 | 43 |
1×2.5 | 2 | 0.7 | 0.8 | 5.7 | 6.6 | 56 |
1×4 | 2 | 0.7 | 0.9 | 6.3 | 7.4 | 77 |
1×6 | 2 | 0.7 | 0.9 | 6.9 | 8.1 | 104 |
1×10 | 2 | 0.7 | 0.9 | 7.7 | 9.1 | 147 |
1×16 | 2 | 0.7 | 0.9 | 8.6 | 10.2 | 211 |
1×25 | 2 | 0.9 | 1.0 | 10.4 | 12.4 | 325 |
1×35 | 2 | 0.9 | 1.1 | 11.6 | 13.8 | 489 |
电气性能
导体操作温度: 90°C
环境温度: 30°C
载流容量 (Amp) 根据BS 7671:2008 表 4E1A
导体截面积 | 参考方法 A (附在热绝缘墙上的导管上) |
参考方法 B (附在线槽或者墙上等的导管上) |
参考方法 C (直接用夹子夹住) |
参考方法 F (在一个有孔径的电缆匣中,水平或者垂直) 相邻分开 |
参考方法 G (暴露在空气中)以电缆直径为间隔 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
2根电缆单相交流或直流电 | 3根或4根电缆三相交流电 | 2根电缆单相交流或直流电 | 3根或4根电缆三相交流电 | 2根电缆单相交流或直流电电缆水平相邻分开 |
3根或4根电缆三相交流电电缆水平相邻分开或三相相邻分开 | 2根电缆单相交流或直流电电缆水平分开 |
3根电缆三相交流电电缆水平分开 | 3根电缆三相交流电电缆三相分开 | 2根电缆单相交流或直流电或3根电缆三相交流电电缆水平分开 | ||
水平 | 垂直 | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
mm2 | a | a | a | a | a | a | a | a | a | a | a |
1.0 | 14 | 13 | 17 | 15 | 19 | 17.5 | - | - | - | - | - |
1.5 | 19 | 17 | 23 | 20 | 25 | 23 | - | - | - | - | - |
2.5 | 26 | 23 | 31 | 28 | 34 | 31 | - | - | - | - | - |
4 | 35 | 31 | 42 | 37 | 46 | 41 | - | - | - | - | - |
6 | 45 | 40 | 54 | 48 | 59 | 54 | - | - | - | - | - |
10 | 61 | 54 | 75 | 66 | 81 | 74 | - | - | - | - | - |
16 | 81 | 73 | 100 | 88 | 109 | 99 | - | - | - | - | - |
25 | 106 | 95 | 133 | 117 | 143 | 130 | 161 | 141 | 135 | 182 | 161 |
35 | 131 | 117 | 164 | 144 | 176 | 161 | 200 | 176 | 169 | 226 | 201 |
电压降(A/M) 根据BS 7671:2008表4E1B
导体截面积 | 2根电缆直流电 | 2根电缆单相交流电 | 3或4根电缆三相交流电 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
参考方法 A&B (附在线槽或导管上) |
参考方法 C, F&G (直接用线夹夹住,置于电缆槽中或暴露在空气中) | 参考方法 A&B (附在线槽或导管上) |
参考方法 C, F&G (直接用夹子夹住, 置于电缆槽中或暴露在空气中) |
|||||||||||||||||||
电缆相邻分开 | 电缆隔开* | 电缆三相相邻分开 | 电缆水平相邻分开 | 电缆水平隔开 | ||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||||||||
mm2 | mV/a/m | mV/a/m | mV/a/m | mV/a/m | mV/a/m | mV/a/m | mV/a/m | |||||||||||||||
1.0 | 46 | 46 | 46 | 46 | 40 | 40 | 40 | 40 | ||||||||||||||
1.5 | 31 | 31 | 31 | 31 | 27 | 27 | 27 | 27 | ||||||||||||||
2.5 | 19 | 19 | 19 | 19 | 16 | 16 | 16 | 16 | ||||||||||||||
4 | 12 | 12 | 12 | 12 | 10 | 10 | 10 | 10 | ||||||||||||||
6 | 7.9 | 7.9 | 7.9 | 7.9 | 6.8 | 6.8 | 6.8 | 6.8 | ||||||||||||||
10 | 4.7 | 4.7 | 4.7 | 4.7 | 4.0 | 4.0 | 4.0 | 4.0 | ||||||||||||||
16 | 2.9 | 2.9 | 2.9 | 2.9 | 2.5 | 2.5 | 2.5 | 2.5 | ||||||||||||||
r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | ||
25 | 1.85 | 1.85 | 0.31 | 1.90 | 1.85 | 0.190 | 1.85 | 1.85 | 0.28 | 1.85 | 1.60 | 0.27 | 1.65 | 1.60 | 0.165 | 1.60 | 1.60 | 0.190 | 1.60 | 1.60 | 0.27 | 1.65 |
35 | 1.35 | 1.35 | 0.29 | 1.35 | 1.35 | 0.180 | 1.35 | 1.35 | 0.27 | 1.35 | 1.15 | 0.25 | 1.15 | 1.15 | 0.155 | 1.15 | 1.15 | 0.180 | 1.15 | 1.15 | 0.26 | 1.20 |
注:*电缆间距大于电缆直径将导致电压降较大。
r =导体在工作温度下的电阻
x =电抗
z =阻抗
