BS 7211标准防火电缆300/500V 云母带+交联聚乙烯绝缘低烟无卤护套电力电缆 (单芯)

FFX300 05mRZ1-U (CU/MGT+XLPE/LSZH 300/500V Class 1)

应用

该BS 7211标准防火电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS 7211:2012

防火性能

线路完整性	IEC 60331-21; BS 6387
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300/500V

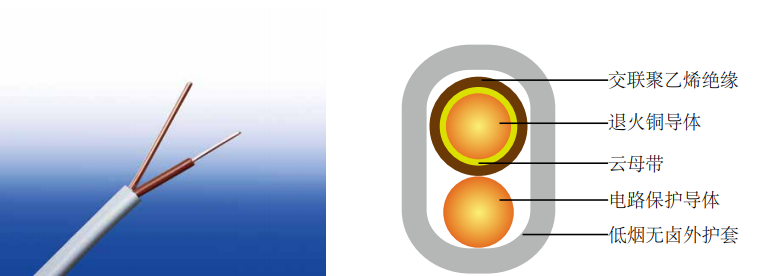

线缆结构

导体：符合BS EN 60228标准一类实心退火铜导体。
防火层：云母带.
绝缘材料:符合标准BS 7655-1.3交联聚乙烯GP 8型，符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
CPC (电路保护导体):裸铜导体。
外护套:符合标准BS 7655-6.1挤压式低烟无卤LTS 2型。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色:棕色或蓝色。
护套颜色:白色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 4 × OD

结构参数

导体		FFX300 05mRZ1-U
芯数 × 截面积	导体类型	标称绝缘厚度	CPC截面积	CPC类型	标称护套厚度	最小总直径	最大总直径	大约重量
No.×mm2		mm	mm2		mm	mm	mm	kg/km
1×1.0	1	0.70	1.0	1	0.9	5.1x6.2	6.0x7.3	66
1×1.5	1	0.70	1.0	1	0.9	5.4x6.4	6.3x7.6	74

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4E1A

导体截面积	参考方法 A (附在热绝缘墙上的导管上)		参考方法 B (附在线槽或者墙上等的导管上)		参考方法 C (直接用夹子夹住)
	2根电缆单相交流或直流电	3根或4根电缆三相交流电	2根电缆，单相交流或直流电	3根或4根电缆三相交流电	2根电缆单相交流或直流电电缆水平相邻分开	3根或4根电缆三相交流电水平相邻分开或三相相邻分开
1	2	3	4	5	6	7
mm2	a	a	a	a	a	a
1.0	14	13	17	15	19	17.5
1.5	19	17	23	20	25	23

电压降（A/M） 根据BS 7671:2008 表4E1B

导体截面积	2根电缆直流电	2根电缆单相交流电			3或4根电缆三相交流电
		参考方法 A&B (附在线槽或导管上)	参考方法 C, F&G (直接用线夹夹住，置于电缆槽中或暴露在空气中)		参考方法 A&B (附在线槽或导管上)	参考方法 C, F&G (直接用夹子夹住, 置于电缆槽中或暴露在空气中)
			电缆相邻分开	电缆隔开*		电缆三相相邻分开	电缆水平相邻分开	电缆水平隔开
1	2	3	4	5	6	7	8	9
mm2	mV/a/m	mV/a/m	mV/a/m	mV/a/m	mV/a/m	mV/a/m	mV/a/m	mV/a/m
1.0	46	46	46	46	40	40	40	40
1.5	31	31	31	31	27	27	27	27

注:*电缆间距大于电缆直径将导致电压降较大。
