450/750V 云母带+交联聚乙烯 绝缘低烟无卤护套电力电缆BS 7211 (2-5 芯)

FFX200 07mRZ1-U/R (CU/MGT+XLPE/LSZH 450/750V Class 1/2)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS 7211:2012

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

450/750V

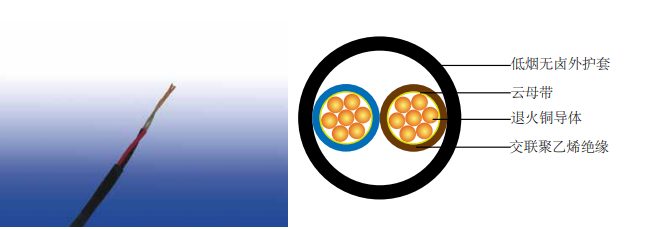

线缆结构

导体:符合BS EN 60228标准一类/二类退火铜导体。
防火层：云母带.
绝缘材料:符合标准BS 7655-1.3交联聚乙烯GP 8型，符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
内衬层可选：可选的内护套，在使用时，应由一层合成高分子材料的挤压层组成。它应该绕在两芯，三芯，四芯，五芯外，使其成为一个圆形。
外护套：符合标准BS 7655-6.1挤出式低烟无卤LTS 4.
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色:
2芯:棕色和蓝色。
3芯:棕色，黑色和灰色。
4芯:蓝色、棕色、黑色和灰色
5芯:绿色/黄色，蓝色，棕色，黑色和灰色。
护套颜色:白色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD

结构参数

导体		FFX200 07mRZ1-U/R
芯数 × 截面积	导体类型	标称绝缘厚度	标称内覆盖厚度	标称护套厚度	最小总外径	最大总外径	大约重量
No.×mm2		mm	mm	mm	mm	mm	kg/km
2×1.0	1	0.7	0.4	1.2	9.1	11.5	102
2×1.5	1	0.7	0.4	1.2	9.6	12.1	129
2×2.5	1	0.7	0.4	1.2	10.4	13.0	174
2×4	1	0.7	0.4	1.2	11.2	14.1	221
2×6	1	0.7	0.4	1.2	12.2	15.2	281
2×10	1	0.7	0.4	1.4	14.1	18.0	458
2×1.0	2	0.7	0.4	1.2	9.3	11.7	122
2×1.5	2	0.7	0.4	1.2	9.8	12.3	146
2×2.5	2	0.7	0.4	1.2	10.5	13.3	192
2×4	2	0.7	0.4	1.2	11.5	14.4	248
2×6	2	0.7	0.4	1.2	12.6	15.7	318
2×10	2	0.7	0.6	1.4	14.7	18.7	508
2×16	2	0.7	0.6	1.4	16.4	20.8	692
2×25	2	0.9	0.8	1.4	19.7	25.2	1063
2×35	2	0.9	0.8	1.6	22.0	28.0	1155
3×1.0	1	0.7	0.4	1.2	9.7	12.2	122
3×1.5	1	0.7	0.4	1.2	10.2	12.8	155
3×2.5	1	0.7	0.4	1.2	11.0	13.8	212
3×4	1	0.7	0.4	1.2	12.0	14.9	274
3×6	1	0.7	0.4	1.2	13.4	16.6	401
3×10	1	0.7	0.6	1.4	15.0	19.1	574
3×1.0	2	0.7	0.4	1.2	9.9	12.4	140
3×1.5	2	0.7	0.4	1.2	10.4	13.1	168
3×2.5	2	0.7	0.4	1.2	11.2	14.1	227
3×4	2	0.7	0.4	1.2	12.3	15.3	296
3×6	2	0.7	0.4	1.4	13.8	17.2	401
3×10	2	0.7	0.6	1.4	15.7	19.9	624
3×16	2	0.7	0.6	1.4	17.5	22.1	867
3×25	2	0.9	0.8	1.4	21.1	26.8	1338
3×35	2	0.9	0.8	1.6	23.5	29.8	1585
4×1.0	1	0.7	0.4	1.2	10.5	13.1	146
4×1.5	1	0.7	0.4	1.2	11.1	13.8	186
4×2.5	1	0.7	0.4	1.2	12.0	15.0	258
4×4	1	0.7	0.4	1.2	13.1	16.2	348
4×6	1	0.7	0.4	1.4	14.6	18.5	463
4×10	1	0.7	0.6	1.4	16.5	20.8	710
4×1.0	2	0.7	0.4	1.2	10.7	13.4	166
4×1.5	2	0.7	0.4	1.2	11.3	14.1	201
4×2.5	2	0.7	0.4	1.2	12.3	15.2	274
4×4	2	0.7	0.4	1.2	13.4	16.6	362
4×6	2	0.7	0.6	1.4	15.1	19.1	508
4×10	2	0.7	0.6	1.4	17.2	21.6	770
4×16	2	0.7	0.6	1.4	19.3	24.2	1078
4×25	2	0.9	0.8	1.6	23.6	29.9	1602
4×35	2	0.9	1.0	1.6	25.9	33.1	2076
5×1.0	1	0.7	0.4	1.2	11.5	14.2	177
5×1.5	1	0.7	0.4	1.2	12.1	15.0	228
5×2.5	1	0.7	0.4	1.2	13.2	16.3	318
5×4	1	0.7	0.4	1.4	14.7	18.6	445
5×6	1	0.7	0.6	1.4	16.0	20.2	574
5×10	1	0.7	0.6	1.4	18.1	22.7	887
5×1.0	2	0.7	0.4	1.2	11.7	14.6	203
5×1.5	2	0.7	0.4	1.2	12.4	15.3	247
5×2.5	2	0.7	0.4	1.2	13.4	16.6	340
5×4	2	0.7	0.6	1.4	15.1	19.1	483
5×6	2	0.7	0.6	1.4	16.5	20.8	633
5×10	2	0.7	0.6	1.4	18.9	23.6	968
5×16	2	0.7	0.8	1.4	21.2	26.9	1,359
5×25	2	0.9	1.0	1.6	26.0	33.2	1,899
5×35	2	0.9	1.0	1.6	28.6	36.3	2,539

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 表 4E2A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上.)		参考方法 C (直接用夹子夹住)		参考方法 E 在一个有孔径的电缆匣中，水平或者垂直)
	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯电缆或4芯电缆*，三相交流电
1	2	3	4	5	6	7	8	9
mm2	a	a	a	a	a	a	a	a
1.0	14.5	13	17	15	19	17	21	18
1.5	18.5	16.5	22	19.5	24	22	26	23
2.5	25	22	30	26	33	30	36	32
4	33	30	40	35	45	40	49	42
6	42	38	51	44	58	52	63	54
10	57	51	69	60	80	71	86	75
16	76	68	91	80	107	96	115	100
25	99	89	119	105	138	119	149	127
35	121	109	146	128	171	147	185	158

注:*有无保护导线。

电压降（A/M） 根据BS 7671:2008 表4E2B

导体截面积	2芯电缆直流电	2芯电缆单相交流电			3芯或4芯电缆三相交流电
1	2	3			4
mm2	mV/a/m	mV/a/m			mV/a/m
1.0	46	46			40
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4.0
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.160	1.90	1.60	0.140	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
