300/500V 云母带+交联聚乙烯绝缘低烟无卤护套电力电缆BS 7211标准 (2-3芯)

FFX200 05mRZ1-U/R (CU/MGT+XLPE/LSZH 300/500V Class 1/2)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS 7211:2012

防火性能

线路完整性	IEC 60331-21; BS 6387
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300/500V

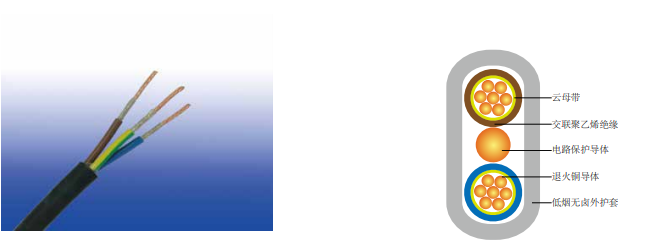

线缆结构

导体:符合BS EN 60228标准一类/二类退火铜导体。
防火层：云母带.
绝缘材料:符合标准BS 7655-1.3交联聚乙烯GP 8型，符合标准EN 50363-5交联聚烯烃材料EI5型可供选择 。
CPC (电路保护导体):裸铜导体。
外护套:符合BS 7655-6.1的挤出低烟无卤 LTS2类型。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色:
两芯：棕色和蓝色。针对2x1.0 以及 2x1.5 电缆选用棕色和棕色。
三芯：棕色，黑色（中间线芯）和灰色
电路保护导体的位置:
两芯：位于同一平面内各芯之间的中心位置。
三芯:黑、灰核中间同一平面内。
护套颜色： 白色，其他颜色根据需要可选。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD

结构参数

导体		FFX200 05mRZ1-U/R
芯数 × 截面积	导体类型	标称绝缘厚度	CPC截面积	CPC类型	标称护套厚度	最小总直径	最大总直径	大约重量
No.×mm2		mm	mm2		mm	mm	mm	kg/km
2×1.0	1	0.7	1.0	1	0.9	5.1×9.6	6.0×11.2	84
2×1.5	1	0.7	1.0	1	0.9	5.4×10.1	6.3×11.7	101
2×2.5	1	0.7	1.5	1	1.0	5.9×11.3	7.0×12.2	136
3×1.0	1	0.7	1.0	1	0.9	5.1×13.0	6.0×15.1	108
3×1.5	1	0.7	1.0	1	0.9	5.4×13.7	6.3×15.9	135
3×2.5	1	0.7	1.5	1	1.0	5.9×15.0	7.0×17.6	190
2×1.0	2	0.7	1.0	1	0.9	5.2×9.8	6.1×11.4	89
2×1.5	2	0.7	1.0	1	0.9	5.5×10.3	6.4×12.0	107
2×2.5	2	0.7	1.5	1	1.0	6.0×11.5	7.1×13.4	141
2×4	2	0.7	1.5	1	1.0	6.5×12.4	7.7×14.6	181
2×6	2	0.7	2.5	1	1.1	7.2×14.0	8.5×16.6	256
2×10	2	0.7	4.0	2	1.2	8.3×16.5	9.8×19.5	406
2×16	2	0.7	6.0	2	1.3	9.4×19.0	11.1×22.5	576
3×4	2	0.7	1.5	1	1.0	6.5×17.0	7.7×19.9	216
3×6	2	0.7	2.5	1	1.1	7.2×19.2	7.5×22.5	311
3×10	2	0.7	4.0	2	1.2	8.3×22.5	9.8×26.6	460
3×16	2	0.7	6.0	2	1.3	9.4×25.8	11.1×30.6	690

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4E2A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上)		参考方法 C (直接用夹子夹住)		参考方法 E (在一个有孔径的电缆匣中，水平或者垂直)
	1根2芯电缆*，单相交流或直流电	1根3芯或4芯电缆*，三相交流电	1根2芯电缆*，单相交流或直流电	1根3芯或4芯电缆*，三相交流电	1根2芯电缆*，单相交流或直流电	1根3芯或4芯电缆*，三相交流电	1根2芯电缆*，单相交流或直流电	1根3芯或4芯电缆*，三相交流电
1	2	3	4	5	6	7	8	9
mm2	a	a	a	a	a	a	a	a
1.0	14.5	13	17	15	19	17	21	18
1.5	18.5	16.5	22	19.5	24	22	26	23
2.5	25	22	30	26	33	30	36	32
4	33	30	40	35	45	40	49	42
6	42	38	51	44	58	52	63	54
10	57	51	69	60	80	71	86	75
16	76	68	91	80	107	96	115	100

注:*有无保护导线。

电压降（A/M） 根据BS 7671:2008 表 4E2B

导体截面积	2芯电缆直流电	2芯电缆单相交流电	3芯或4芯电缆三相交流电
1	2	3	4
mm2	mV/a/m	mV/a/m	mV/a/m
1.0	46	46	40
1.5	31	31	27
2.5	19	19	16
4	12	12	10
6	7.9	7.9	6.8
10	4.7	4.7	4.0
16	2.9	2.9	2.5
