300/500V 云母带+交联聚乙烯绝缘低烟无卤护套总屏蔽电力电缆BS 8436标准 (2-4芯)

FFX200 05mROZ1-U/R/K (CU/MGT+XLPE/OSCR/LSZH 300/500V Class 1/2/5)

300/500V 云母带+交联聚乙烯绝缘低烟无卤护套屏蔽电力电缆 BS 8436 (2-4芯)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS 8436:2011

防火性能

线路完整性 IEC 60331-21; BS 6387
阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300/500V

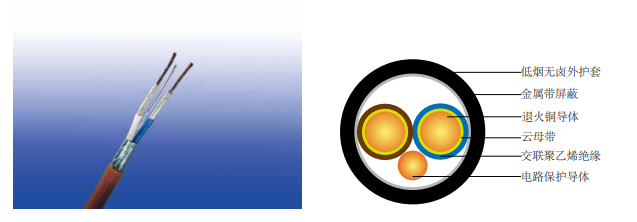

线缆结构

导线:符合BS EN 60228标准一类/二类/五类镀锡退火铜导体。
防火层:云母带.
绝缘:符合 标准BS 7655-1.3交联聚乙烯材料类型GP8, 符合标准EN 50363-5交联聚烯烃材料类型EI 5或交联弹性体GP 4/GP 6可供选择。
CPC(电路保护导体):符合EN13630:2002的非绝缘镀锡退火铜导体。
屏蔽:金属元件与非绝缘电路保护导体接触时,应使用一层或多层金属带或叠层金属带,纵向或螺旋式或两者结合使用
外护套:符合标准BS 7655-6.1挤出式低烟无卤LTS 3.
外护套可选:可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

绝缘颜色:
2芯+无绝缘电路保护导线:棕色、蓝色或棕色、棕色。
3芯+无绝缘电路保护导线:棕、黑、灰。
4芯+无绝缘电路保护导体:蓝色、棕色、黑色、灰色
护套颜色:白色;其他颜色可根据要求提供。

物理性能和热性能

最大操作温度: 70°C
最大短路温度(5s): 250°C
最小弯曲半径: 6 × OD

结构参数

导体 FFX200 05mROZ1-U/R/K
芯数 × 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
No.×mm2   mm mm mm kg/km
2×1.0 1/2/5 0.6 0.9 9.1 104
2×1.5 1/2/5 0.7 0.9 10.0 127
2×2.5 1/2/5 0.7 1.0 11.0 169
2×4 1/2/5 0.7 1.1 12.3 229
3×1.0 1/2/5 0.6 0.9 9.6 126
3×1.5 1/2/5 0.7 0.9 10.6 159
3×2.5 1/2/5 0.7 1.0 11.7 214
3×4 1/2/5 0.7 1.1 13.1 297
4×1.0 1/2/5 0.6 1.0 10.5 153
4×1.5 1/2/5 0.7 1.0 11.6 195
4×2.5 1/2/5 0.7 1.1 12.8 263
4×4 1/2/5 0.7 1.2 14.4 366

电气性能

导体操作温度: 70°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 表 4D2A

导体截面积 参考方法 A (附在热绝缘墙上的导管上) 参考方法 B
(附在线槽或者墙上等的导管上)
参考方法 C
(直接用夹子夹住)
参考方法 E (在一个有孔径的电缆匣中,水平或者垂直)
1 2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电 1 2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电 1 2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电 1 2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电
1 2 3 4 5 6 7 8 9
mm2 a a a a a a a a
1.0 11 10 13 11.5 15 13.5 17 14.5
1.5 14 13 16.5 15 19.5 17.5 22 18.5
2.5 18.5 17.5 23 20 27 24 30 25
4 25 23 30 27 36 32 40 34

注:*有无保护导线。

电压降(A/M) 根据BS 7671:2008 表4D1B

导体截面积 2芯电缆直流电 2芯电缆单相交流电 3芯或4芯电缆三相交流电
1 2 3 4
mm2 mV/a/m mV/a/m mV/a/m
1.0 44 44 38
1.5 29 29 25
2.5 18 18 15
4 11 11 9.5
