300/500V SR绝缘低烟无卤护套屏蔽电力电缆 BS 7629-1标准 (2-4芯 & 多芯)

FFX200 05SOZ1-U/R PH30/PH60 (CU/SR/OSCR/LSZH 300/500V Class 1/2)

应用

该电缆主要用于以下用途:
BS 5266-1 适用于处所的紧急照明.
BS 5839-1 适用于建筑物内及周围的火灾探测及报警系统。
BS 5839-8 适用于语音报警系统.
BS 5839-9 适用于应急语音通信系统。

标准

设计符合BS 7629-1:2015

防火性能

线路完整性	BS 6387; BS EN 50200
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300/500V

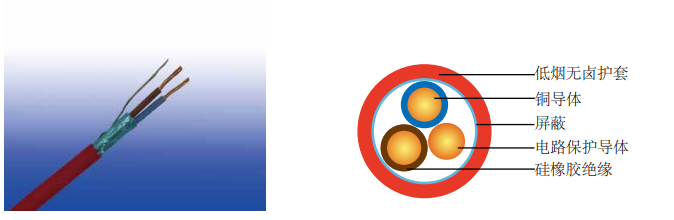

线缆结构

导体：符合BS EN 60228标准1类/2类铜导体。
绝缘: 符合 BS EN 50363-1标准的EI - 2型耐火特殊陶瓷硅橡胶复合材料。
屏蔽:应使用一个或多个金属或层压金属带，纵向或螺旋式，或两者的组合，金属元件与未绝缘电路保护导体或漏丝接触。
电路保护导体：与二、三、四芯电缆中的绝缘导体同截面同等级的非绝缘镀锡铜导体。
护套：根据 BS 7655-6.1标准 的 LTS 3 型挤出 LSZH。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

绝缘颜色代码

芯数	芯颜色或编号
2芯+非绝缘电路保护导体	棕色，蓝色或棕色，棕色
3芯+非绝缘电路保护导体	棕色、黑色、灰色
4芯+非绝缘电路保护导体	棕色，蓝色，黑色，灰色
7, 12 和19芯+未绝缘引线	编号1、2、3、4、5、6、7及以上，或颜色相同(不包括棕色及黑色)，但每一层有两个相邻的芯，颜色分别为棕色及黑色。

护套颜色:可选颜色。

物理性能和热性能

最大操作温度: 70°C
最大短路温度(5s): 250°C
最小弯曲半径: 6 x OD

结构参数

导体		FFX200 05SOZ1-U/R PH30/PH60
芯数 × 截面积	导体类型	标称绝缘厚度	CPC 标称截面积	标称护套厚度	标称总外径	大约重量
No.×mm2		mm	mm2	mm	mm	kg/km
2芯
2x1.0	1/2	0.6	1.0	0.9	8.0	78
2x1.5	1/2	0.7	1.5	0.9	8.5	103
2x2.5	1/2	0.8	2.5	1.0	10.5	150
2x4.0	1/2	0.8	4.0	1.1	12.5	212
3芯
3x1.5	1/2	0.7	1.5	0.9	9.5	130
3x2.5	1/2	0.8	2.5	1.0	11.5	191
3x4.0	1/2	0.8	4.0	1.1	13.5	273
4芯
4x1.5	1/2	0.7	1.5	1.0	10.5	165
4x2.5	1/2	0.8	2.5	1.1	12.0	242
4x4.0	1/2	0.8	4.0	1.2	15.0	344
7芯
7x1.5	1/2	0.7	0.5	1.1	12.5	257
7x2.5	1/2	0.8	0.5	1.2	15.0	568
12芯
12x1.5	1/2	0.7	0.5	1.2	16.0	414
12x2.5	1/2	0.8	0.5	1.4	20.0	886
19芯
19x1.5	1/2	0.7	0.5	1.3	19.0	617

电气性能

导体操作温度: 70°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 表 4D2A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上.)		参考方法 C (直接用夹子夹住)		参考方法 E 在一个有孔径的电缆匣中，水平或者垂直)
	1 2芯电缆*，单相交流或直流电	1 3芯或4芯电缆*, 三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯或4芯电缆*, 三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯或4芯电缆*, 三相交流电	1 2芯电缆*，单相交流或直流电	1 3芯或4芯电缆*, 三相交流电
1	2	3	4	5	6	7	8	9
mm2	a	a	a	a	a	a	a	a
1.0	11	10	13	11.5	15	13.5	17	14.5
1.5	14	13	16.5	15	19.5	17.5	22	18.5
2.5	18.5	17.5	23	20	27	24	30	25
4	25	23	30	27	36	32	40	34

注:*有无保护导线。

电压降（A/M） 根据BS 7671:2008 表 4D2B

导体截面积	2芯电缆直流电	2芯电缆单相交流电	3芯或4芯电缆三相交流电
1	2	3	4
mm2	mV/a/m	mV/a/m	mV/a/m
1.0	44	44	38
1.5	29	29	25
2.5	18	18	15
4	11	11	9.5
