600/1000V 云母带+低烟无卤绝缘电力电缆BS EN 50525-3-41 (单芯)

FFX100 1mZ-R (CU/MGT+LSZH 600/1000V Class 2)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS EN 50525-3-41

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

600/1000V

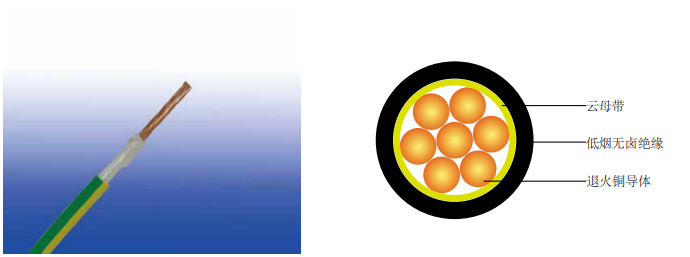

线缆结构

导体：符合标准BS EN 60228 1类实心铜/2类绞合铜导体。
防火层：云母带.
绝缘：符合 EN 50363-7 交联聚烯烃材料EI 5类型。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

黑色，蓝色，棕色，灰色，橙色，粉色，红色，蓝绿色，紫色，白色，绿色和黄色。允许任何上述单色组合的双色。

物理性能和热性能

最大操作温度: 90°C
最大短路温度(5s): 250°C
最小弯曲半径
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD

结构参数

导体		FFX100 1mZ-R
芯数 × 截面积	导体类型	标称绝缘厚度	标称总外径	大约重量
No.×mm2		mm	mm	kg/km
1x1.5	2	0.7	4.1	27
1x2.5	2	0.8	4.7	39
1x4.0	2	0.8	5.3	57
1x6.0	2	0.8	5.8	78
1x10	2	1.0	7.2	125
1x16	2	1.0	8.2	186
1x25	2	1.2	10.0	291
1x35	2	1.2	11.2	382
1x50	2	1.4	13.0	517
1x70	2	1.4	15.0	728
1x95	2	1.6	17.0	1003
1x120	2	1.6	19.0	1239
1x150	2	1.8	21.0	1529
1x185	2	2.0	23.0	1910
1x240	2	2.2	26.0	2492
1x300	2	2.4	29.0	3113
1x400	2	2.6	32.5	3964
1x500	2	2.8	36.0	4965
1x630	2	2.8	40.0	6376

电气性能

导体操作温度: 90°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4E2A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上.)		参考方法 C (直接用夹子夹住)		参考方法 F (在一个有孔径的电缆匣中，水平或者垂直.) 相邻分开			参考方法 G (暴露在空气中)以电缆直径为间隔
	2根电缆单相交流或直流电	3根或4根电缆三相交流电	2根电缆单相交流或直流电	3根电缆三相交流电	2根电缆单相交流或直流电电缆水平相邻分开	3根电缆三相交流电电缆水平相邻分开或三相相邻分开	2根电缆单相交流或直流电电缆水平分开	3根电缆三相交流电电缆水平分开	3根电缆三相交流电电缆三相分开	2根电缆单相交流或直流电或3根电缆三相交流电电缆水平分开
										水平	垂直
1	2	3	4	5	6	7	8	9	10	11	12
mm2	a	a	a	a	a	a	a	a	a	a	a
1.5	19	17	23	20	25	23	-	-	-	-	-
2.5	26	23	31	28	34	31	-	-	-	-	-
4.0	35	31	42	37	46	41	-	-	-	-	-
6.0	45	40	54	48	59	54	-	-	-	-	-
10	61	54	75	66	81	74	-	-	-	-	-
16	81	73	100	88	109	99	-	-	-	-	-
25	106	95	133	117	143	130	161	141	135	182	161
35	131	117	164	144	176	161	200	176	169	226	201
50	158	141	198	175	228	209	242	216	207	275	246
70	200	179	253	222	293	268	310	279	268	353	318
95	241	216	306	269	355	326	377	342	328	430	389
120	278	249	354	312	413	379	437	400	383	500	454
150	318	285	393	342	476	436	504	464	444	577	527
185	362	324	449	384	545	500	575	533	510	661	605
240	424	380	528	450	644	590	679	634	607	781	719
300	486	435	603	514	743	681	783	736	703	902	833
400	-	-	683	584	868	793	940	868	823	1085	1008
500	-	-	783	666	990	904	1083	998	946	1253	1169
630	-	-	900	764	1130	1033	1254	1151	1088	1454	1362

电压降（A/M） 根据BS 7671:2008 table 4E1B

导体截面积	2根电缆直流电	2根电缆单相交流电									3或4根电缆三相交流电
		参考方法 A&B (附在线槽或导管上)			参考方法 C & F(直接用夹子夹住, 置于电缆槽中或暴露在空气中)						参考方法 A & B (附在线槽或导管上)			参考方法 C & F (直接用夹子夹住, 置于电缆槽中或暴露在空气中)
					电缆相邻分开			电缆隔开*						电缆三相相邻分开			电缆水平相邻分开			电缆水平隔开
1	2	3			4			5			6			7			8			9
mm2	mV/a/m				mV/a/m			mV/a/m			mV/a/m			mV/a/m			mV/a/m			mV/a/m
1.5	31	31			31			31			27			27			27			27
2.5	19	19			19			19			16			16			16			16
4.0	12	12			12			12			10			10			10			10
6.0	7.9	7.9			7.9			7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4.7			4.0			4.0			4.0			4.0
16	2.9	2.9			2.9			2.9			2.5			2.5			2.5			2.5
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.85	1.85	0.31	1.90	1.85	0.190	1.85	1.85	0.28	1.85	1.60	0.27	1.65	1.60	0.165	1.60	1.60	0.190	1.60	1.60	0.27	1.65
35	1.35	1.35	0.29	1.35	1.35	0.180	1.35	1.35	0.27	1.35	1.15	0.25	1.15	1.15	0.155	1.15	1.15	0.180	1.15	1.15	0.26	1.20
50	0.99	1.00	0.29	1.05	0.99	0.180	1.00	0.99	0.27	1.00	0.87	0.25	0.90	0.86	0.155	0.87	0.86	0.180	0.87	0.86	0.26	0.89
70	0.68	0.70	0.28	0.75	0.68	0.175	0.71	0.68	0.26	0.73	0.60	0.24	0.65	0.59	0.150	0.61	0.59	0.175	0.62	0.59	0.25	0.65
95	0.49	0.51	0.27	0.58	0.49	0.170	0.52	0.49	0.26	0.56	0.44	0.23	0.50	0.43	0.145	0.45	0.43	0.170	0.46	0.43	0.25	0.49
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.39	0.25	0.47	0.35	0.23	0.42	0.34	0.140	0.37	0.34	0.165	0.38	0.34	0.24	0.42
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.32	0.25	0.41	0.29	0.23	0.37	0.28	0.140	0.31	0.28	0.165	0.32	0.28	0.24	0.37
185	0.25	0.27	0.26	0.37	0.26	0.165	0.30	0.25	0.25	0.36	0.23	0.23	0.32	0.22	0.140	0.26	0.22	0.165	0.28	0.22	0.24	0.33
240	0.190	0.21	0.26	0.33	0.20	0.160	0.25	0.195	0.25	0.31	0.185	0.22	0.29	0.170	0.140	0.22	0.170	0.165	0.24	0.170	0.24	0.29
300	0.155	0.175	0.25	0.31	0.160	0.160	0.22	0.155	0.25	0.29	0.150	0.22	0.27	0.140	0.140	0.195	0.135	0.160	0.21	0.135	0.24	0.27
400	0.120	0.140	0.25	0.29	0.130	0.155	0.20	0.125	0.24	0.27	0.125	0.22	0.25	0.110	0.135	0.175	0.110	0.160	0.195	0.110	0.24	0.26
500	0.093	0.120	0.25	0.28	0.105	0.155	0.185	0.098	0.24	0.26	0.100	0.22	0.24	0.090	0.135	0.160	0.088	0.160	0.180	0.085	0.24	0.25
630	0.072	0.100	0.25	0.27	0.086	0.155	0.175	0.078	0.24	0.25	0.088	0.21	0.23	0.074	0.135	0.150	0.071	0.160	0.170	0.068	0.23	0.24

注:*电缆间距大于电缆直径将导致电压降较大。
r =导体在工作温度下的电阻
x =电抗
z =阻抗
