450/750V 云母带+低烟无卤绝缘电力电缆BS EN 50525-3-31 (单芯)

FFX100 07mZ1-U/R/K (CU/MGT+LSZH 450/750V Class 1/2/5)

应用

该电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

基本设计改编自BS EN 50525-3-31

防火性能

线路完整性	IEC 60331-21; BS 6387; BS 8491
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

450/750V

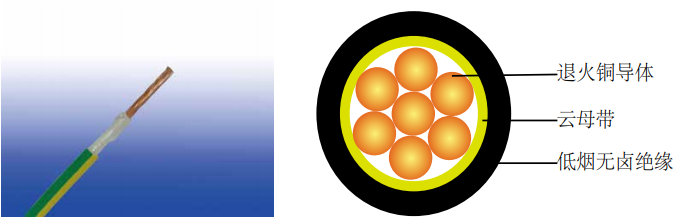

线缆结构

导体：符合标准BS EN 60228 1类/2类/5类铜导体。
FFX100 07mZ1-U: 1.5-10mm2 符合标准BS EN 60228 1类实心铜导体。
FFX100 07mZ1-R: 1.5-630mm2 符合标准BS EN 60228 2类绞合铜导体。
FFX100 07mZ1-K: 1.5-240mm2 符合标准BS EN 60228 5类绞合铜导体。
防火层：云母带.
绝缘:符合 标准EN 50363-7 的 TI 7 型热塑性化合物。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

色谱

黑色，蓝色，棕色，灰色，橙色，粉色，红色，蓝绿色，紫色，白色，绿色和黄色。允许使用上述单色的任意组合的双色。

物理性能和热性能

最大操作温度: 70°C
最大短路温度(5s): 160°C
最小弯曲半径
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD

结构参数

导体		FFX100 07mZ1-U/R/K
芯数 × 截面积	导体类型	标称绝缘厚度	最小总外径	最大总外径	大约重量
No.×mm2		mm	mm	mm	kg/km
1×1.5	1	0.7	3.6	4.2	26
1×2.5	1	0.8	4.2	4.9	40
1×4	1	0.8	4.6	5.4	57
1×6	1	0.8	5.1	6.0	78
1×10	1	1.0	6.3	7.4	128
1×1.5	2	0.7	3.7	4.3	28
1×2.5	2	0.8	4.3	5.0	42
1×4	2	0.8	4.8	5.6	59
1×6	2	0.8	5.3	6.2	81
1×10	2	1.0	6.6	7.7	133
1×16	2	1.0	7.4	8.8	197
1×25	2	1.2	9.1	10.7	308
1×35	2	1.2	10.0	11.9	412
1×50	2	1.4	11.6	13.8	558
1×70	2	1.4	13.1	15.6	782
1×95	2	1.6	15.1	18.1	1078
1×120	2	1.6	16.6	19.8	1342
1×150	2	1.8	18.3	21.9	1650
1×185	2	2.0	20.3	24.3	2067
1×240	2	2.2	23	27.6	2703
1×300	2	2.4	25.5	30.6	3378
1×400	2	2.6	28.5	34.2	4267
1×500	2	2.8	31.5	37.9	5359
1×630	2	2.8	35	42.1	6884
1×1.5	5	0.7	3.8	4.4	27
1×2.5	5	0.8	4.4	5.1	42
1×4	5	0.8	4.9	5.8	59
1×6	5	0.8	5.4	6.3	81
1×10	5	1.0	6.7	7.8	134
1×16	5	1.0	7.7	9.1	197
1×25	5	1.2	9.4	11.2	304
1×35	5	1.2	10.7	12.7	410
1×50	5	1.4	12.5	14.9	585
1×70	5	1.4	14.2	17.0	811
1×95	5	1.6	16.1	19.2	1075
1×120	5	1.6	17.7	21.2	1341
1×150	5	1.8	19.6	23.5	1670
1×185	5	2.0	21.6	25.9	2042
1×240	5	2.2	24.5	29.4	2672

电气性能

导体操作温度: 70°C
环境温度: 30°C

载流容量 (Amp) 根据BS 7671:2008 table 4D1A

导体截面积	参考方法 A (附在热绝缘墙上的导管上.)		参考方法 B (附在线槽或者墙上等的导管上)		参考方法 C (直接用夹子夹住)		参考方法 F (在一个有孔径的电缆匣中，水平或者垂直)
							相邻分开			隔开一电缆直径的距离
	2根电缆单相交流或直流电	3根或4根电缆三相交流电	2根电缆单相交流或直流电	3根或4根电缆三相交流电	2根电缆单相交流或直流电电缆水平相邻分开	3根或4根电缆三相交流电电缆水平相邻分开或三相相邻分开	2根电缆单相交流或直流电电缆水平分开	3根电缆三相交流电电缆水平分开	三根电缆三相交流电电缆三相分开	2根电缆单相交流或直流电或3根三相交流电电缆水平分开
										水平	垂直
1	2	3	4	5	6	7	8	9	10	11	12
mm2	a	a	a	a	a	a	a	a	a	a	a
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	197
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569
300	367	328	458	394	594	545	629	587	561	709	659
400	-	-	546	467	694	634	754	689	656	852	795
500	-	-	626	533	792	723	868	789	749	982	920
630	-	-	720	611	904	826	1005	905	855	1138	1070

电压降（A/M） 根据BS 7671:2008 table 4D1B

导体截面积	2根电缆直流电	2根电缆单相交流电									3或4根电缆三相交流电
		参考方法 A&B (附在线槽或导管上)			参考方法 C & F(直接用夹子夹住, 置于电缆槽中或暴露在空气中)						参考方法 A & B (附在线槽或导管上)			参考方法 C & F (直接用夹子夹住, 置于电缆槽中或暴露在空气中)
					电缆相邻分开			电缆隔开*						电缆三相相邻分开			电缆水平相邻分开			电缆水平隔开
1	2	3			4			5			6			7			8			9
mm2	mV/a/m				mV/a/m			mV/a/m			mV/a/m			mV/a/m			mV/a/m			mV/a/m
1.5	29	29			29			29			25			25			25			25
2.5	18	18			18			18			15			15			15			15
4	11	11			11			11			9.5			9.5			9,5			9.5
6	7.3	7.3			7.3			7.3			6.4			6.4			6.4			6.4
10	4.4	4.4			4.4			4.4			3.8			3.8			3.8			3.8
16	2.8	2.8			2.8			2.8			2.4			2.4			2.4			2.4
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.75	1.80	0.33	1.80	1.75	0.20	1.75	1.75	0.29	1.80	1.50	0.29	1.55	1.50	0.175	1.50	1.50	0.25	1.55	1.50	0.32	1.55
35	1.25	1.30	0.31	1.30	1.25	0.195	1.25	1.25	0.28	1.30	1.10	0.27	1.10	1.10	0.170	1.10	1.10	0.24	1.10	1.10	0.32	1.15
50	0.93	0.95	0.3	1.0	0.93	0.19	0.95	0.93	0.28	0.97	0.81	0.26	0.85	0.8	0.165	0.82	0.8	0.24	0.84	0.8	0.32	0.86
70	0.63	0.65	0.29	0.72	0.63	0.185	0.66	0.63	0.27	0.69	0.56	0.25	0.61	0.55	0.16	0.57	0.55	0.24	0.6	0.55	0.31	0.63
95	0.46	0.49	0.28	0.56	0.47	0.18	0.50	0.47	0.27	0.54	0.42	0.24	0.48	0.41	0.155	0.43	0.41	0.23	0.47	0.4	0.31	0.51
120	0.36	0.39	0.27	0.47	0.37	0.175	0.41	0.37	0.26	0.45	0.33	0.23	0.41	0.32	0.15	0.36	0.32	0.23	0.4	0.32	0.3	0.44
150	0.29	0.31	0.27	0.41	0.3	0.175	0.34	0.29	0.26	0.39	0.27	0.23	0.36	0.26	0.15	0.3	0.26	0.23	0.34	0.26	0.3	0.40
185	0.23	0.25	0.27	0.37	0.24	0.17	0.29	0.24	0.26	0.35	0.22	0.23	0.32	0.21	0.145	0.26	0.21	0.22	0.31	0.21	0.3	0.36
240	0.18	0.195	0.26	0.33	0.185	0.165	0.25	0.185	0.25	0.31	0.17	0.23	0.29	0.16	0.145	0.22	0.16	0.22	0.27	0.16	0.29	0.34
300	0.145	0.16	0.26	0.31	0.15	0.165	0.22	0.15	0.25	0.29	0.14	0.23	0.27	0.13	0.14	0.19	0.13	0.22	0.25	0.13	0.29	0.32
400	0.105	0.13	0.26	0.29	0.12	0.16	0.20	0.115	0.25	0.27	0.12	0.22	0.25	0.105	0.14	0.175	0.105	0.21	0.24	0.1	0.29	0.31
500	0.086	0.11	0.26	0.28	0.098	0.155	0.185	0.093	0.24	0.26	0.1	0.22	0.25	0.086	0.135	0.16	0.086	0.21	0.23	0.081	0.29	0.30
630	0.068	0.094	0.25	0.27	0.081	0.155	0.175	0.076	0.24	0.25	0.08	0.22	0.24	0.072	0.135	0.15	0.072	0.21	0.22	0.066	0.28	0.29

注:*电缆间距大于电缆直径将导致电压降较大。
r =导体在工作温度下的电阻
x =电抗
z =阻抗
