防火钢丝编织铠装超六类数据电缆

符合标准IEC 60331-23 防火S/FTP 超六类电缆
Part NO. FFX-CAT6AS/FTP4P23FR swb

应用

六类线缆是一个基于千兆以太网和其他网络协议, 适用于10 baset,100 basetx & 1000 baset(千兆以太网)应用。此外这些电缆可以提供铜网编织铠装和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

ISO/IEC 11801, EN 50173, ANSI/TIA/EIA 568

防火性能

线路完整性	IEC 60331-23; BS 6387 CWZ(可选)
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

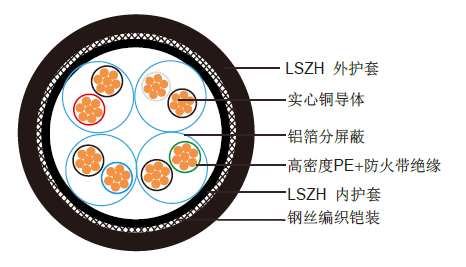

线缆结构

导体：23AWG 实心裸铜。
绝缘：HDPE+ 防火带。
绞合：两个颜色绝缘导体绞和成对。
单独屏蔽：铝箔/ 聚酯带。
总屏蔽：镀锡铜编织。
内护套:热塑性LSZH化合物，黑色。
铠装: 钢丝编织
外护套：热塑性LSZH 化合物。黑色。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径安装期间(移动状态): 8 x OD
最小弯曲半径运行中(固定状态): 4 x OD

电气性能

aWG		23
最大直流阻抗@20°c	Ω/100m	9.38
最大直流不平衡阻抗	%	3
最大直交互电容	pf/m	5.8
最大不平衡电容	pf/100m	30
特性阻抗@1-100MHz	Ω	100±15
最大传播延时差异	ns/100m	18

传输特性

FREQ MHz	最大衰减 dB/100m	最小近端串扰 dB	最小近端串扰功率和 dB	最小远端串扰 dB/100m	最小等效远端串扰功率和 dB/100m	最小回波损耗 dB
0.772	1.8	76.0	74.0	70.0	67.0	—
1	2.0	74.3	72.3	67.8	64.8	20.0
4	3.8	65.3	63.3	55.7	52.7	23.0
8	5.3	60.8	58.8	49.7	46.7	24.5
10	6.0	59.3	57.3	47.8	44.8	25.0
16	7.6	56.3	54.3	43.7	40.7	25.0
20	8.5	54.8	52.8	41.7	38.7	25.0
25	9.5	53.3	51.3	39.8	36.8	24.3
31.25	10.7	51.9	49.9	37.9	34.9	23.6
62.5	15.4	47.4	45.4	31.8	28.8	21.5
100	19.8	44.3	42.3	27.8	24.8	20.1
155	25.2	41.5	39.5	23.9	20.9	18.8
200	29.0	39.8	37.8	21.7	18.7	18.0
250	32.8	38.3	36.3	19.8	16.8	17.3
300	34.5	37.1	35.1	18.3	15.3	16.8
350	45.2	36.1	34.1	16.9	13.9	16.3
400	40.7	35.3	33.3	15.8	12.8	15.9
450	43.2	34.5	32.5	14.7	11.7	15.5
500	46.0	33.8	31.8	13.8	10.8	15.2

结构参数

订货信息	结构单元×芯数×导体外径	标称绝缘厚度	标称内护套厚度	标称外护套厚度	标称总外径	标称重量
	mm	mm	mm	mm	mm	kg/km
FFX-CAT6AS/FTP4P23FR SWB	4x2x23	0.335	1.0	1.0	13.0	224
