CAT6防火数据电缆

FFX-CAT6U/UTP4P23FR
FFX-CAT6F/UTP4P23FR
FFX-CAT6SF/UTP4P23FR

应用

六类线缆是一个基于千兆以太网和其他网络协议, 适用于10 baset,100 basetx & 1000 baset(千兆以太网)应用。此外这些电缆可以提供铜网编织铠装和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

ISO/IEC 11801, EN 50173, ANSI/TIA/EIA 568

防火性能

线路完整性	IEC 60331-23; BS 6387 CWZ(可选);
阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

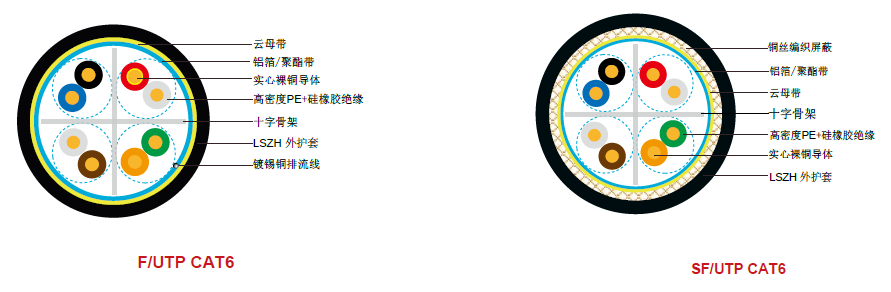

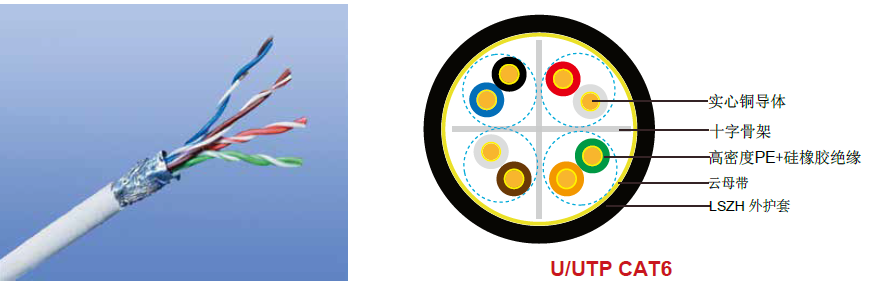

线缆结构

导体：23AWG 实心裸铜。
绝缘: 高密度PE+ 硅橡胶.
绞合：两个颜色绝缘导体绞和成对。
总防火带（可选择）
外护套：符合 BS 7655-6.1 的热塑性LSZH 化合物（可提供符合BS 7655-2.6 标准热固性LSZH 化合物SW2-SW4)。
外护套可选：可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。
Cat6F/UTP: 此款线缆为铝箔/聚酯带总屏蔽带排流线。
Cat6SF/UTP: 此款线缆为双层铝箔/聚酯带总屏蔽带排流线& 铜网编织屏蔽。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径安装期间(移动状态): 8 x OD
最小弯曲半径运行中(固定状态): 4 x OD

电气性能

aWG		23
标称导体直径	mm	0.56/0.57/0.58
最大直流阻抗@20°c	Ω/100m	9.38
最大直流不平衡阻抗	%	5
最大直交互电容	pf/m	5.6
最大不平衡电容	pf/100m	330
特性阻抗@1-100MHz	Ω	100±15
最大传播延时差异	ns/100m	44

传输特性

FREQ MHz	最大衰减 dB/100m	最小近端串扰 dB	最小近端串扰功率和 dB	最小远端串扰 dB/100m	最小等效远端串扰功率和 dB/100m	最小回波损耗 dB
0.772	1.8	76.0	74.0	70.0	67.0	—
1	2.0	74.3	72.3	67.8	64.8	20.0
4	3.8	65.3	63.3	55.7	52.7	23.0
8	5.3	60.8	58.8	49.7	46.7	24.5
10	6.0	59.3	57.3	47.8	44.8	25.0
16	7.6	56.3	54.3	43.7	40.7	25.0
20	8.5	54.8	52.8	41.7	38.7	25.0
25	9.5	53.3	51.3	39.8	36.8	24.3
31.25	10.7	51.9	49.9	37.9	34.9	23.6
62.5	15.4	47.4	45.4	31.8	28.8	21.5
100	19.8	44.3	42.3	27.8	24.8	20.1
155	25.2	41.5	39.5	23.9	20.9	18.8
200	29.0	39.8	37.8	21.7	18.7	18.0
250	32.8	38.3	36.3	19.8	16.8	17.3

结构参数

订货信息	导体外径	绝缘外径	对数	屏蔽	标称总外径
	mm	mm			mm
CAT6U/UTP4P23FR	0.56/0.57	1.77	4	Nil	8.9
CAT6F/UTP4P23FR	0.57/0.58	1.77	4	总铝箔屏蔽	9.3
CAT6SF/UTP4P23FR	0.57/0.58	1.77	4	总铝箔屏蔽 & 铜网编织	9.6
