防火铜丝编织/钢丝编织/钢丝铠装超五类数据电缆

FFX-CAT5eU/UTP4P24FR CWB/SWB/SWA
FFX-CAT5ef/UTP4P24FR CWB/SWB/SWA
FFX-CAT5esf/UTP4P24FR CWB/SWB/SWA

CAT5e CWB/SWB/SWA防火铠装数据电缆

应用

超五类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

ISO/IEC 11801, EN 50173, ANSI/TIA/EIA 568

防火性能

线路完整性 IEC 60331-23; BS 6387 CWZ(可选)
阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

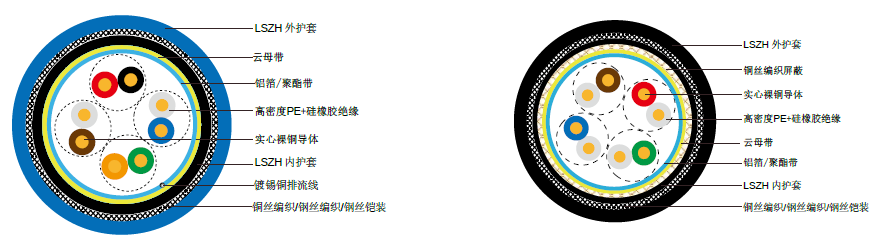

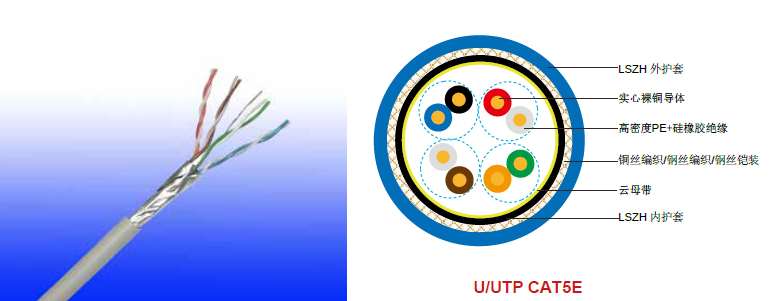

线缆结构

导体:24AWG实心裸铜。
绝缘:HDPE+ 防火带。
绞合:两个颜色绝缘导体绞和成对。
总防火带(可选择)
内护套:热塑性LSZH化合物。
铠装:
CWB: 铜丝编织
SWB: 钢丝编织
SWA: 钢丝铠装
外护套:符合 BS 7655-6.1 的热塑性LSZH 化合物( 可提供符合BS 7655-2.6 标准热固性LSZH 化合物SW2-SW4)。
外护套可选:可提供抗紫外线、耐烃、耐油、防鼠、防白蚁等性能。 符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。
Cat5EF/UTP: 此款线缆为铝箔/聚酯带总屏蔽带排流线。
Cat5ESF/UTP: 此款线缆为双层铝箔/聚酯带总屏蔽& 铜网编织屏蔽。

物理性能和热性能

温度范围: -30°C - +75°C
最小弯曲半径安装期间(移动状态): 8 x OD
最小弯曲半径运行中(固定状态): 4 x OD

电气性能

aWG   24
标称导体直径 mm 0.50/0.53
最大直流阻抗@20°c Ω/100m 9.38
最大直流不平衡阻抗 % 5
最大直交互电容 pf/m 55.8
最大不平衡电容 pf/100m 330
特性阻抗@1-100MHz Ω 100±15
最大传播延时差异 ns/100m 45

传输特性

FREQ
MHz
最大衰减
dB/100m
最小近端串扰
dB
最小近端串扰功率和
dB
最小远端串扰
dB/100m
最小等效远端串扰功率和
dB/100m
最小回波损耗
dB
0.772 1.8 67.0 64.0 66.0 63.0
1 2.0 65.3 62.3 63.8 60.8 20.0
4 4.1 56.3 53.3 51.7 48.7 23.0
8 5.8 51.8 48.8 45.7 42.7 24.5
10 6.5 50.3 47.3 43.8 40.8 25.0
16 8.2 47.3 44.3 39.7 36.7 25.0
20 9.3 45.8 42.8 37.7 34.7 25.0
25 10.4 44.3 41.3 35.8 32.8 24.3
31.25 11.7 42.9 39.9 33.9 30.9 23.6
62.5 17.0 38.4 35.4 27.8 24.8 21.5
100 22.0 35.3 32.3 23.8 20.8 20.1

CAT5e CWB/SWB/SWA防火铠装数据电缆

结构参数

订货信息 结构单元×芯数×导体外径 标称绝缘厚度 标称内护套厚度 标称外护套厚度 标称总外径 标称重量
  mm mm mm mm mm kg/km
FFX-CAT5EU/UTP4P24FR CWB 4×2×0.5 0.65 0.6 1.0 10.68 121
FFX-CAT5EU/UTP4P24FR SWB 4×2×0.5 0.65 0.6 1.0 10.68 116
FFX-CAT5EU/UTP4P24FR SWA 4×2×0.5 0.65 0.6 1.0 11.68 189
FFX-CAT5EF/UTP4P24FR CWB 4×2×0.53 0.65 0.6 1.0 11.28 140
FFX-CAT5EF/UTP4P24FR SWB 4×2×0.53 0.65 0.6 1.0 11.28 136
FFX-CAT5EF/UTP4P24FR SWA 4×2×0.53 0.65 0.6 1.0 12.28 216
FFX-CAT5ESF/UTP4P24FR CWB 4×2×0.53 0.65 0.6 1.0 11.76 147
FFX-CA T5ESF/UTP4P24FR SWB 4×2×0.53 0.65 0.6 1.0 11.76 143
FFX-CAT5ESF/UTP4P24FR SWA 4×2×0.53 0.65 0.6 1.0 12.76 240
