600/1000V云母带+交联聚乙烯绝缘，低烟无卤护套电力电缆（单芯）

FFX300 1Z1Z1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

应用

该电缆适用于某些区域，在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明，控制和电力电路，发电站，火灾警报系统，地下隧道，消防电梯，自动扶梯，以及高层建筑的配线线缆。

标准

设计符合IEC 60502-1/BS 6724

防火标准

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- 814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

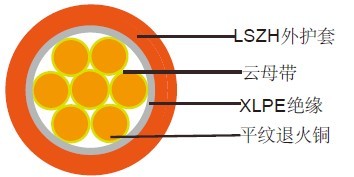

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
防火层; 覆合于交联聚乙烯复合物的云母带。
内护套：符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装：铝丝铠装
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：8×OD

色码

绝缘颜色遵循BS7671标准

芯数	带接地线	不带接地线
2芯	-	蓝，棕
3芯	黄绿线，蓝，棕	棕，灰，黑
4芯	黄绿线，棕，灰，黑	棕，灰，黑。蓝
5芯	黄绿线，棕，灰，黑。蓝	棕，灰，黑。蓝，黑
5芯以上	黄绿线，黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色：黑色或根据客户要求

电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	20 MΩ x km ( 20°C时)
短路温度	250°C

结构参数

导体				FFX300 1Z1Z1-R
标称截面积	绞线的数量和 直径	导体直径	绝缘厚度	非铠装
				标称外径	标称重量
mm2	No./mm	mm	mm	mm	kg/km
1.5	7/0.53	1.59	0.7	6.5	54
2.5	7/0.67	2.01	0.7	6.8	67
4	7/0.85	2.55	0.7	7.5	86
6	7/1.04	3.12	0.7	8.1	110
10	7/1.35	4.05	0.7	9.2	155
16	7/1.70	5.1	0.7	10.2	220
25	7/2.14	6.42	0.9	11.9	325
35	19/1.53	7.65	0.9	13.2	425
50	19/1.78	8.9	1	14.6	600
70	19/2.14	10.7	1.1	16.6	820
95	19/2.52	12.6	1.1	18.7	1100
120	37/2.03	14.21	1.2	20.5	1350
150	37/2.25	15.75	1.4	22.7	1640
185	37.2.52	17.64	1.6	25.5	2040
240	61/2.25	20.25	1.7	28.5	2650
300	61/2.52	22.68	1.8	31.5	3260
400	65/2.85	25.65	2	35.4	4130
500	61/3.20	28.8	2.2	39	5200
630	127/2.52	32.76	2.4	43.5	6600
800	127/2.85	37.05	2.6	48.5	8300
1000	127/3.20	41.6	2.8	53.5	10000

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量（A）

导体截面积	参考方法4 （附在热绝缘墙上的导管上）		参考方法3 （附在线槽或者墙上等的导管上）		参考方法1（直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）		参考方法12
									水平 隔开	垂直 隔开	三相 分开
	2根电缆单相 交流或者直流 电	3根或者4根 电缆三相交 流电	2根电缆 单相交流 或者直流 电	3根或者4根电缆 三相交流 电	2根电缆 单相交流或者直流电电缆水 平分开或者紧挨着	3根或者4根 电缆三相交 流电电缆水 平分开或者紧挨着	2根电缆 单相交流或者 直流电缆水平 分开或者紧挨 着	3根或者 4根电缆 三相交流电电缆水平分开或者紧挨 着	2根电缆单相 交流或者直流3根电缆三相交流电	2根电缆 单相交流或者 直流3根电缆 三相交流电	3跟电缆三相 分开3相交流 电
1	2	3	4	5	6	7	8	9	10	11	12
mm2	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-
6	43	39	51	45	59	54	-	-	-	-	-
10	58	53	71	63	81	74	-	-	-	-	-
16	76	70	95	85	109	99	-	-	-	-	-
25	100	91	126	111	143	130	158	140	183	163	138
35	125	111	156	138	176	161	195	176	226	203	171
50	149	135	189	168	228	209	293	215	274	246	209
70	189	170	240	214	293	268	308	279	351	318	270
95	228	205	290	259	355	326	375	341	426	389	330
120	263	235	336	299	413	379	436	398	495	453	385
150	300	270	375	328	476	436	505	461	570	524	445
185	341	306	426	370	545	500	579	530	651	600	511
240	400	358	500	433	644	590	686	630	769	711	606
300	459	410	573	493	743	681	794	730	886	824	701
400	-	-	684	584	868	793	915	849	1065	994	820
500	-	-	783	666	990	904	1044	973	1228	1150	936
630	-	-	900	764	1130	1033	1191	1115	1423	1338	1069
800	-	-	-	-	1288	1179	1358	1275	1580	1485	1214
1000	-	-	-	-	1443	1323	1520	1436	1775	1671	1349

电压降落（/A/m）

标称 截面 积	2根电 缆直流 电	2根电缆单相交流电						3根或者4根三相交流电
		参考方法3和4 （附在墙上的导 管上等）			参考方法1和11 （直接用线夹夹 住或者置于电缆槽 中）			参考方法3和4 （附在墙上的导 管上等）			参考方法1，11,12 （三相分开）			参考方法1,11（水 平相邻分开
1	2	3			4			5			6			7
mm2	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m			mV/A/m
1.5	31	31			27			27			27			27
2.5	19	19			16			16			16			16
4	33	12			10			10			10			10
6	7.8	7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4			4			4
16	2.9	2.9			2.9			2.5			2.5			2.5
		r	x	z	r	x	z	r	x	z	r	x	z	r	x	z
25	1.85	1.85	0.31	1.9	1.85	0.19	1.85	1.6	0.27	1.65	1.6	0.165	1.6	1.6	0.19	1.6
35	1.35	1.35	0.29	1.35	1.35	0.18	1.35	1.15	0.25	1.15	1.15	0.155	1.5	1.15	0.18	1.15
50	0.99	1	0.29	1.05	0.99	0.18	1	0.87	0.25	0.9	0.86	0.155	0.87	0.86	0.18	0.87
70	0.68	0.7	0.28	0.75	0.68	0.175	0.71	0.6	0.24	0.65	0.59	0.15	0.61	0.59	0.175	0.62
95	0.49	0.51	0.27	0.58	0.49	0.17	0.52	0.44	0.23	0.5	0.43	0.145	0.45	0.43	0.17	0.46
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.35	0.23	0.42	0.34	0.14	0.37	0.34	0.165	0.38
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.29	0.23	0.37	0.28	0.14	0.31	0.28	0.165	0.32
185	0.25	0.27	0.26	0.37	0.26	0.165	0.3	0.23	0.23	0.32	0.22	0.14	0.26	0.22	0.165	0.28
240	0.19	0.21	0.26	0.33	0.2	0.16	0.25	0.185	0.22	0.29	0.17	0.14	0.22	0.17	0.165	0.24
300	0.155	0.175	0.25	0.31	0.16	0.16	0.22	0.15	0.22	0.27	0.14	0.14	0.195	0.135	0.16	0.21
400	0.12	0.14	0.25	0.29	0.13	0.155	0.2	0.125	0.22	0.25	0.11	0.135	0.175	0.11	0.16	0.195
500	0.093	0.12	0.25	0.28	0.105	0.155	0.185	0.1	0.22	0.24	0.09	0.135	0.16	0.088	0.16	0.18
630	0.072	0.1	0.25	0.27	0.086	0.155	0.175	0.088	0.21	0.23	0.074	0.135	0.15	0.071	0.16	0.17
800	0.056	-	-	-	0.072	0.15	0.17	-	-	-	0.062	0.13	0.145	0.059	0.155	0.165
1000	0.045	-	-	-	0.063	0.15	0.165	-	-	-	0.055	0.13	0.14	0.05	0.155	0.165

注：r:工作温度下导体电阻
x:电抗
z:阻抗
